БРС Cupla от Nitto Kohki - уникальные быстроразъемные соединения позволяющие легко и быстро в одно прикосновение осуществить соединение или разъединение питающих/подающих линий различных сред (вода, гидравлические масла, газы, воздух). Они полностью устраняют неудобства соединения/разъединения, осуществляемые широко применяемыми в России обычными резьбовыми соединениями, а также исключают возможность утечки, просачивания в месте соединения. Совершенствуя тем самым процесс управления, обслуживания и эксплуатации линий различных сред под давлением.

Cupla быстроразъемные соединения от Nitto Kohki

В таблице ниже перечислены наиболее популярные серии быстроразъемных соединений Cupla.

БРС для ВОЗДУХА - Пневматический привод оборудования

Модель

Рекомендуемое
применение

Особенности

МИКРО БРС

МИКРО БРС

Ультрамалые БРС Cupla для
пневматических линий
оборудования
регулирующего давление

- Соединение/разъединение в одно
прикосновение
- Компактные, легкие БРС с внешним
диаметром 9.5 мм
- Различные типы исполнения

 Компактная БРС

Компактная БРС

Малоразмерные и
легковесные БРС Cupla для
контурных
пневматических линий

- Соединение/разъединение в одно
прикосновение
- Компактные, легкие БРС
- Различные типы исполнения

 Популярная серия БРС Cupla для воздуха Hi Cupla

БРС для воздуха Hi Cupla

БРС Cupla для воздушных линий
привода пневмоинструмента

- Чрезвычайно долговечны и
износостойки к стиранию,
изнашиванию
- Широкое разнообразие применения
- Различные типы исполнения

 БРС для уретановых шлангов и рукавов

БРС для уретановых шлангов и рукавов

БРС Cupla Для уретановых шлангов
с воздушной средой

- Взаимозаменяемые БРС
- Легкое и быстрое соединение
уретанового шланга
- Внутренний диаметр от 5 до 11 мм

Разветвитель линии БРС

Разветвительные БРС



БРС Cupla для централизованных
воздушных шлангов



- Создание отвода с множеством
подающих линий от одного
присоединения к основной подающей
ветви
- Исполняется в двух типах: L и S

Ротационные БРС

Ротационные БРС



Ротационные БРС Cupla для
централизованных
воздушных шлангов



- Создание отвода с множеством
подающих линий от одного
присоединения к основной подающей
ветви
с вращательным механизмом
- Исполняется в двух типах: RT и RE

БРС для ВАКУУМА - Различные среды под давлением

TSP БРС

TSP БРС



Для широкого применения
к различным средам под
давлением



- Без автоматического клапана
- Различные типы исполнения
- Большая площадь поперечного
сечения

БРС общего назначения SP-V Cupla

SP-V БРС

Используется для вакуума

- Превосходная герметичное,
сохраняется и после разъединения
- Уникальная конструкция клапана

PCV БРС для медных труб

PCV БРС

Для медных труб

- Не требуется механическая
обработка медного трубопровода
-Легкое срабатывание

БРС для ГИДРАВЛИКИ - Гидравлический привод оборудования

TSP БРС

HSP БРС

Для гидравлических
давлений до 20.6 MПa
(210kg/cm2)

- Высокая надежность сцепного
усилия, обеспечивающее
сопротивление гидравлическим и
механическим разрывным ударам
- Износостойкое исполнение
благодаря специальной закалке

БРС для гидравлического масла до 20,6 МПа

210 БРС

Для гидравлических
давлений до 20.6 MПa
(210kg/cm2)

- Высокая надежность сцепного
усилия
- Минимальная потеря давления
при большом расходе через БРС

БРС из нержавеющей стали S210

S210 БРС

БРС выполнено из
нержавеющей стали для
гидравлического давления
до 20.6 MПa (210kg/cm2)



- Высокая надежность сцепного усилия
- БРС изготовлено из нержавеющей стали
- Со специальным предохранительным замком

350 БРС

Для гидравлических давлений до 34.5 MПa (350kg/cm2)

-Специальная безвоздушная конструкция соединения
-Соединение/разъединение в одно прикосновение
- Со специальным предохранительным замком

450B БРС

Для гидравлических давлений до 44.1 MПa (450kg/cm2)

- Высокая надежность сцепного усилия, обеспечивающее сопротивление гидравлическим и
механическим разрывным ударам
- Со специальным предохранительным замком

700R БРС

Для гидравлических давлений до 68.6 MПa (700kg/cm2)

- Высоко надежное виброустойчивое исполнение
- Специальная конструкция клапана с металлическим уплотнением

БРС для ПОЛУПРОВОДНИКОВ - Для подачи под давлением химических сред без механических примесей

Тип SP

Для подачи под давлением полупроводниковых химических сред без механических примесей

- Универсальный тип
- БРС изготовлено из нержавеющей стали и дополнено резиновым уплотнением
- Выполняются различные схемы уплотнения клапана

Тип SCS



- БРС изготовлено из нержавеющей стали и дополнено отлитым клапаном
из фторопласта
- Соединение осуществляется без контакта металла к металлу

Тип SCF

Для подачи под давлением полупроводниковых химических сред без механических примесей

- БРС изготовлено из пластмассы методом литья под давлением, полностью фторопластовый корпус
(модель PFA)
- Уникальный механизм двойного замыкания

Тип SCT



- Долговечность и устойчивость к химикалиям, обеспечивается за счет изготовления БРС из тетра- фторопластастового
материала (модель PTFE)
- Автоматический отсечной клапан от обратного тока среды

БРС СОЧЕТАЮЩИЕ ПРОИЗВОДИТЕЛЬНОСТЬ И ТЕХНОЛОГИЧНОСТЬ

 БРС FLAT FACE F35 (FIRG)

БРС FLAT FACE F35 (FIRG)

- Специальный плоский соединяющий торец, предотвращает
накопление пыли и масляной утечки при соединении/разъединении БРС.
- Превосходная герметичная, конструкция клапана предотвращает попадание воздуха в контур при соединении/разъединении.
- Высокая износостойкость, и сцепное усилие в сочетании с
виброустойчивым исполнением
- Со специальным предохранительным замком предохраняющим от неожиданного разъединение.





БРС FULL-BLOW



- Минимальная потеря давления при большом расходе через БРС
- Малый вес, за счет изготовления БРС из алюминиевого сплава.
- Очищает остаточного давления на штепсельную сторону когда разъединено.
- Специальная конструкция внутреннего замка предотвращает неожиданное разъединение.

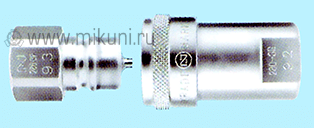

БРС 280



- Соответствует стандарту ИСО 7241-1 A.
- Виброустойчивое исполнение к гидроударам - рабочее давление – от 27.5 до 31,5 MПa (281 to321 кгс/см2)
- Минимальная потеря давления при большом расходе через БРС
- Специальная конструкция гнезда и штепселя, снабженные автоматическими отсечными клапанами, для предотвращения потери гидравлической жидкости и давления при разъединении.



БРС HYPER HSP

- Специальная конструкция клапана со сбросом давления устраняет остаточное давление во время соединения разъединения
- Высокая износостойкость в сочетании с виброустойчивым исполнением
- Соединяется с HSP БРС
