Термопластавтоматы

Термопластавтоматы (литьевые машины) состоят главным образом из узла пластикации, расплавляющего и впрыскивающего пластиковый материал и узла смыкания, запирающего пресс-форму, который сжимает формы под большим давлением. В таблице ниже описывается применение гидравлического оборудования в ТПА:

Узел термопластавтомата	Применение узла
Пресс-форма	Смыкание пресс-формы
Узел впрыска (сопло)	Прижим узла впрыска к форме
Впрыск	Впрыск расплава в форму
Дозирование	Дозирование объёма впрыска
Выгрузка	Выгрузка изделия из пресс-формы
Безопасность	Остановка смыкания пресс-формы при открывании защитной дверцы
Система регулирования противодавления	Предотвращение обратного выталкивания шнека вследствие давления расплава

Системы управления насосом термопластавтомата

Системы управления насосом термопластавтомата применяются для достижения энергоэффективности.

С помощью электрических сигналов через механизм регулировки производительности они управляют давлением и потоком. В последнее время привлекают внимание системы с применением сервоприводов для контроля частоты вращения и управления насосом. Контроль частоты вращения позволяет подавать электроэнергию для вращения мотора насоса термопластавтомата только когда это необходимо, улучшая КПД эффективности использования электроэнергии.



Схема работы термопластавтомата и применения гидрооборудования







Поршневые насосы Yuken для термопластавтоматов

Компания Yuken предлагает следующие серии гидравлических насосов для термопластавтоматов:

Насосы серии “А”	Серия “А” -  поршневые гидравлические насосы переменной производительности с пропорциональным электрогидравлическим контролем давления и потока: сниженное энергопотребление; исключительная стабильность.
На фото: одинарный насос Yuken серии "А", с компенсатором давления A16-F-R-01
Насосы с сервоприводом ASR	Серия  “ASR” - насосы с сервоприводом (электроприводом с питанием от переменного тока):  сниженное энергопотребление; низкий уровень шума; высокая производительность. Как известно, после сырья, вторым по важности компонентом в себестоимости изделия, производимого на ТПА, является потребляемая электроэнергия. Применение насосов серии ASR в термопластавтоматах позволяет снизить потребление электроэнергии на 30-70%.
На фото: одинарный насос Yuken с сервоприводом серии "ASR"	Подробнее: Насос поршневой гидравлический серии ASR



Системы управления клапаном в термопластавтоматах



Системы управления клапаном в термопластавтоматах часто применяются для высокоскоростного впрыска. Давление и поток контролируются с помощью насоса фиксированного объёма и высокоэффективного редукционного клапана.

Гидравлическая схема с пропорциональным клапаном со встроенным электронным управлением

Ниже приводится схема подключения высокоэффективных пропорциональных клапанов с электронным управлением интенсивностью потока в термопластавтомате.

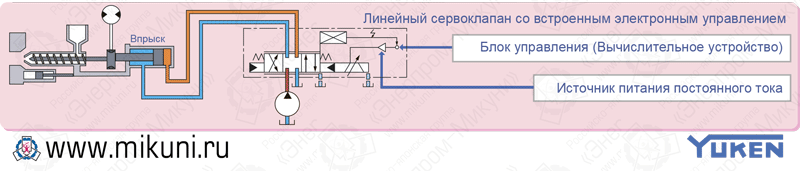

Управление впрыском в термопластавтомате с помощью сервоклапана

Линейный сервоклапан Yuken применяется для управления впрыском расплавленного материала. Сервоклапан управляется через блок управления и запитан от источника питания постоянного тока. Ниже приводится гидравлическая схема управление впрыском.

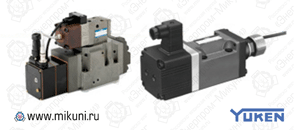

	Сервоклапаны со встроенным электронным управлением Yuken в сравнении с обычными сервоклапанами обеспечивают однозначное удобство применения.
	Линейные высокоскоростные сервоклапаны Yuken обеспечивают высокую точность и скорость в сочетании с исключительной устойчивостью к загрязнениям.

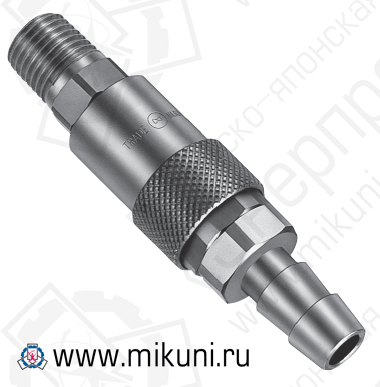

Быстроразъемные соединения для термопластавтоматов (БРС для ТПА)

Быстроразъемные соединения для термопластавтоматов серии Mold Cupla изготавливаются под стандартые присоединительные размеры, применяемые в большенстве пресс-форм термопластавтоматов (ТПА).

Моющие установки для термопластавтоматов (ТПА)

Моющие установки для ТПА применяются для очистки от смолистых веществ, налипших на винт пресса-экструдера, также для очистки длинных деталей, как например, шкивов и валов.

Купить гидравлическое оборудование Yuken для термопластавтоматов по телефонам: (3952) 45-22-00, 255-797, (495) 745-95-98 и по Email: info@mikuni.ru
