Представляем электрогидравлический сервоклапан YUKEN-MOOG, разработанный совместно с компанией MOOG. Кроме того, после детального исследования, компанией Yuken Kogyo были внесены изменения в некоторые технические характеристики, размеры и материалы комплектующих (в названия моделей изменения не вносились). Также информируем вас, что продажа некоторых моделей, изготовленных под заказ, была приостановлена.
Cервоклапан YUKEN-MOOG SVD-F2, SVD-F102 также используется в качестве пилотного клапана сервоклапана ES - клапан пропорциональный быстросрабатывающий ESHG-04/06/10. Изменения также коснулись подключения SVD-F102 в качестве пилотного клапана к сервоклапану ES.
Гарантирована полная совместимость с сервоклапанами, в конструкцию которых не были внесены изменения. Тем не менее, внешние размеры SVD-F2 немного изменились. Для получения дополнительной информации см. следующий раздел.
Описание изменений
|
Изменения |
SVD-F2 |
SVD-F102 |
|||
|
После |
До |
После |
До |
||
|
Сопротивление на 1 катушку |
206 Ω |
200 Ω |
Без изменений |
||
|
Изменения лишь для SVD-F2-※-7.5-30(-E) |
|||||
|
Внутр. течь (При давлении 21 МПа) |
Без изменений |
Менее 3,0 л/мин (тип 5 - 60 л/мин) |
Менее 3 л/мин |
||
|
Менее 3,9 л/мин (тип 75 л/мин) |
|||||
|
Внешние размеры |
См. стр. 2 |
Без изменений |
|||
|
Материал (цвет) крышки двигателя |
Без изменений |
Полимеры (серый) |
Алюминиевый сплав (серебро) |
||
|
Резьбовой регулировочный винт |
Материал (цвет) |
Без изменений |
Железо (серебро) |
Полимеры (черный) |
|
|
Конфигура-ция |
Без изменений |
|
|
||
|
Продукция, недоступная к заказу |
SVD-F2-100-100-30（-E） SVD-F2-150-100-30（-E） SVD-F2-230-100-30（-E） SVD-F2-100-4-30（-E） SVD-F2-150-4-30（-E） SVD-F2-230-5-30（-E） |
Без изменений |
|||

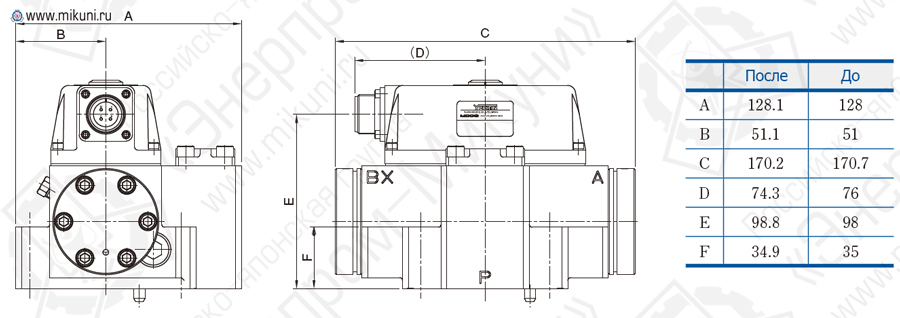

Изменения внешних размеров сервоклапана SVD-F2

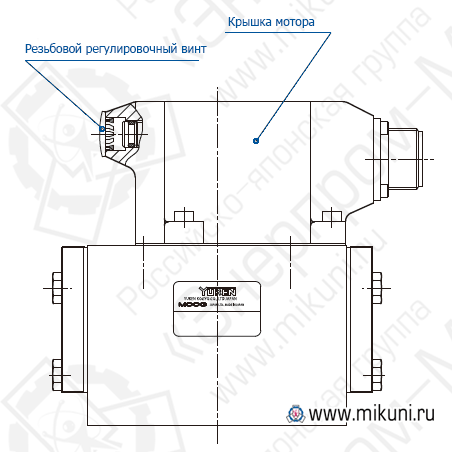

Изменение внешнего вида сервоклапана SVD-F102
При использовании SVD-F102 в качестве пилотного клапана для сервоклапана ES (быстросрабатывающего пропорционального клапана) соответствуют следующие номинальные размеры
|
Номинальный размер |
Модель |
|
04 |
ESHG-04-※-02※-※※-※-11 |
|
06 |
ESHG-06-※-02※-※※-※-11 |
|
10 |
ESHG-10-※※-02※-※※-※-11 |
