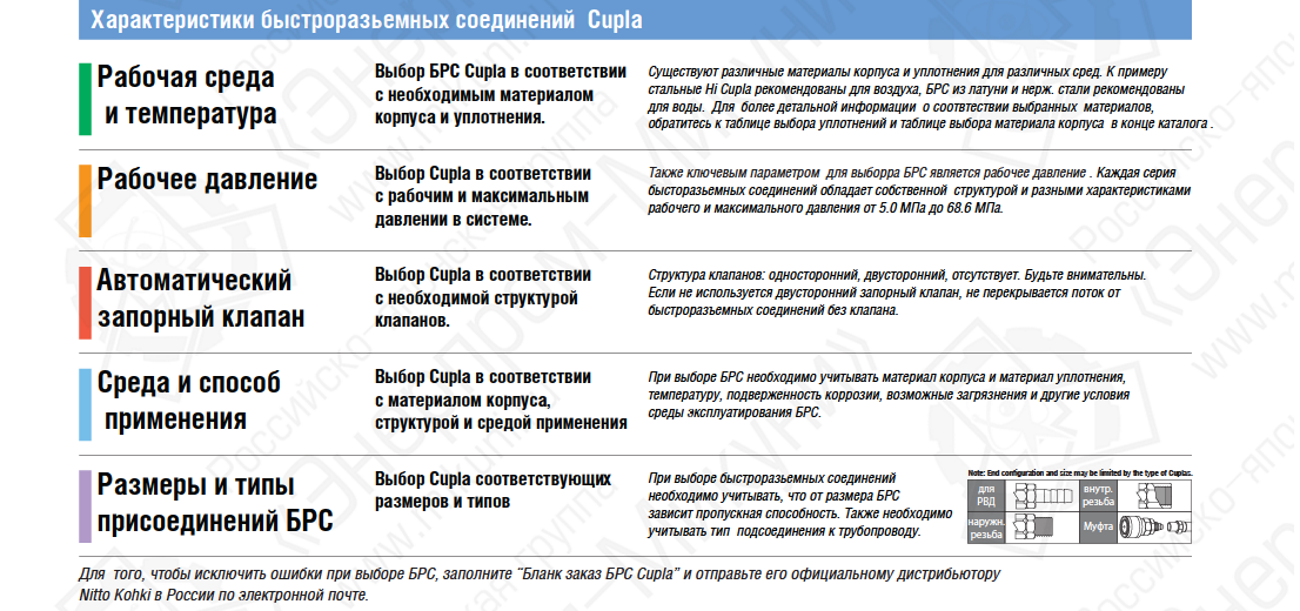

Глоссарий и характеристики БРС



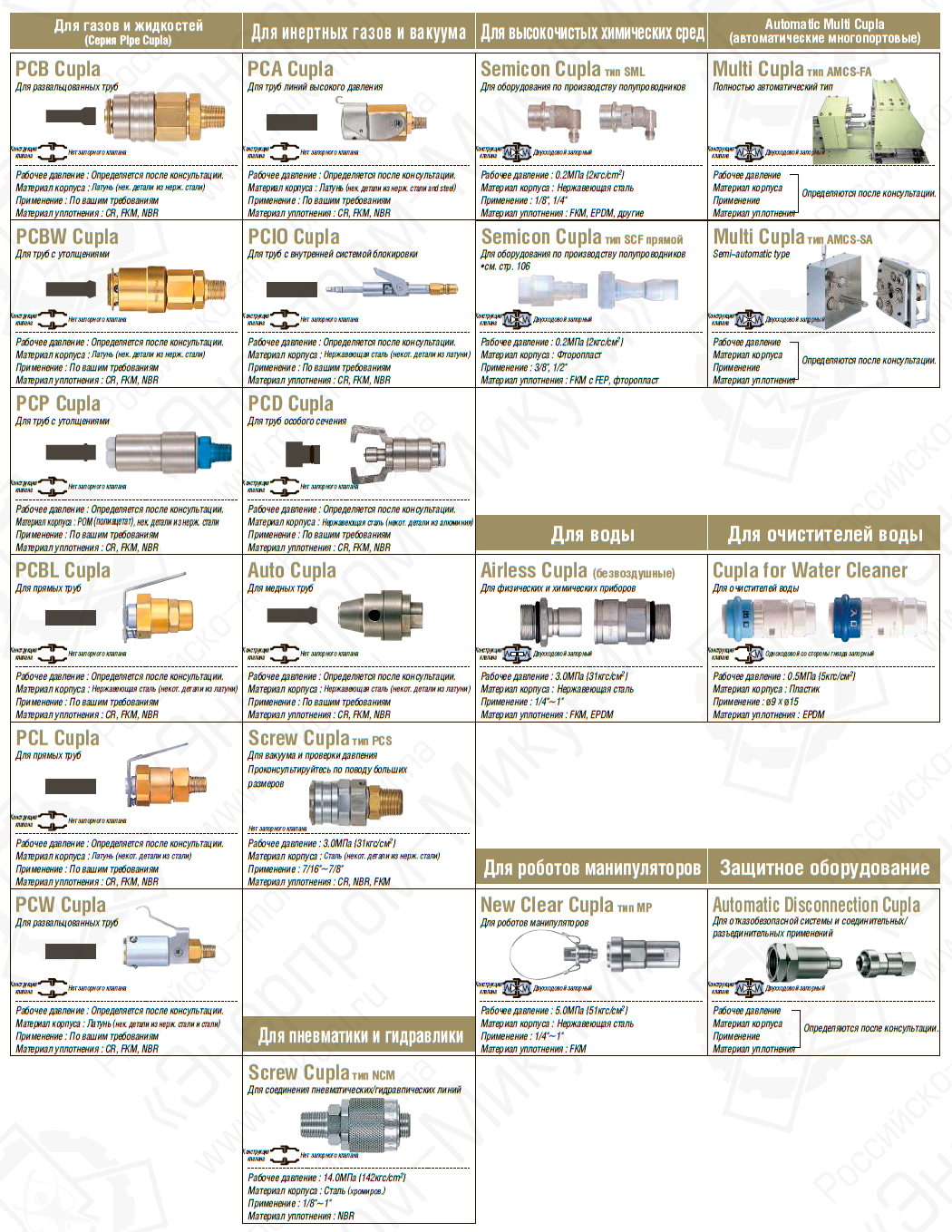

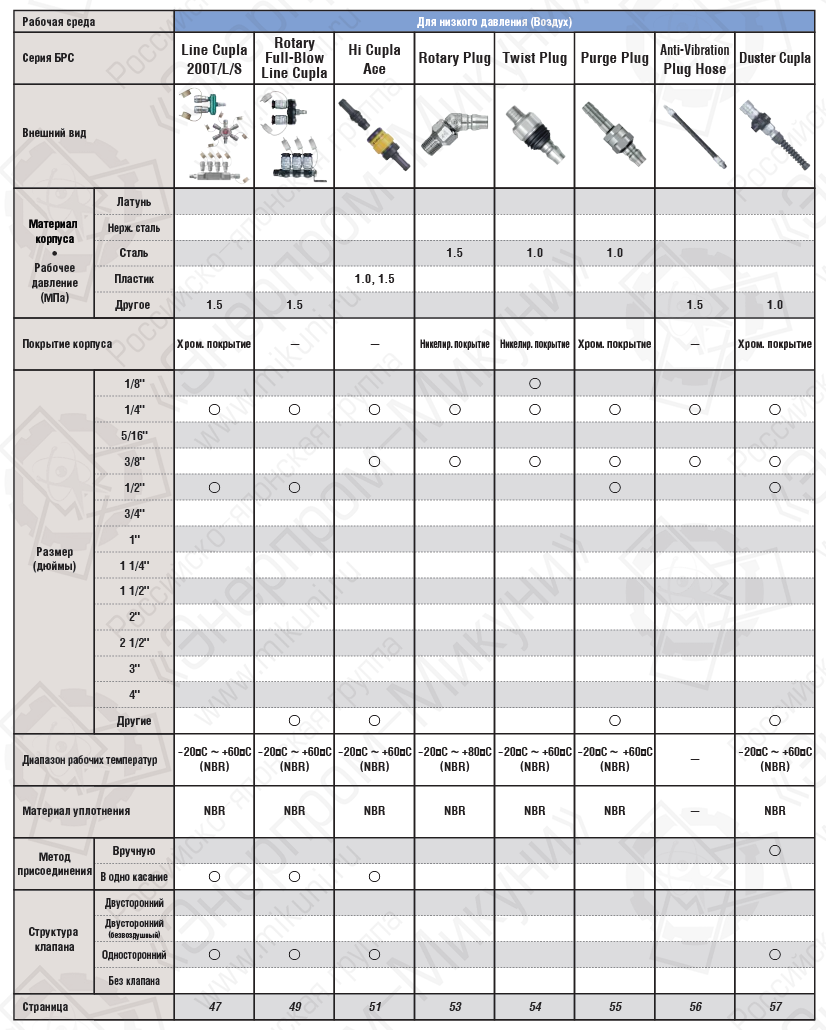

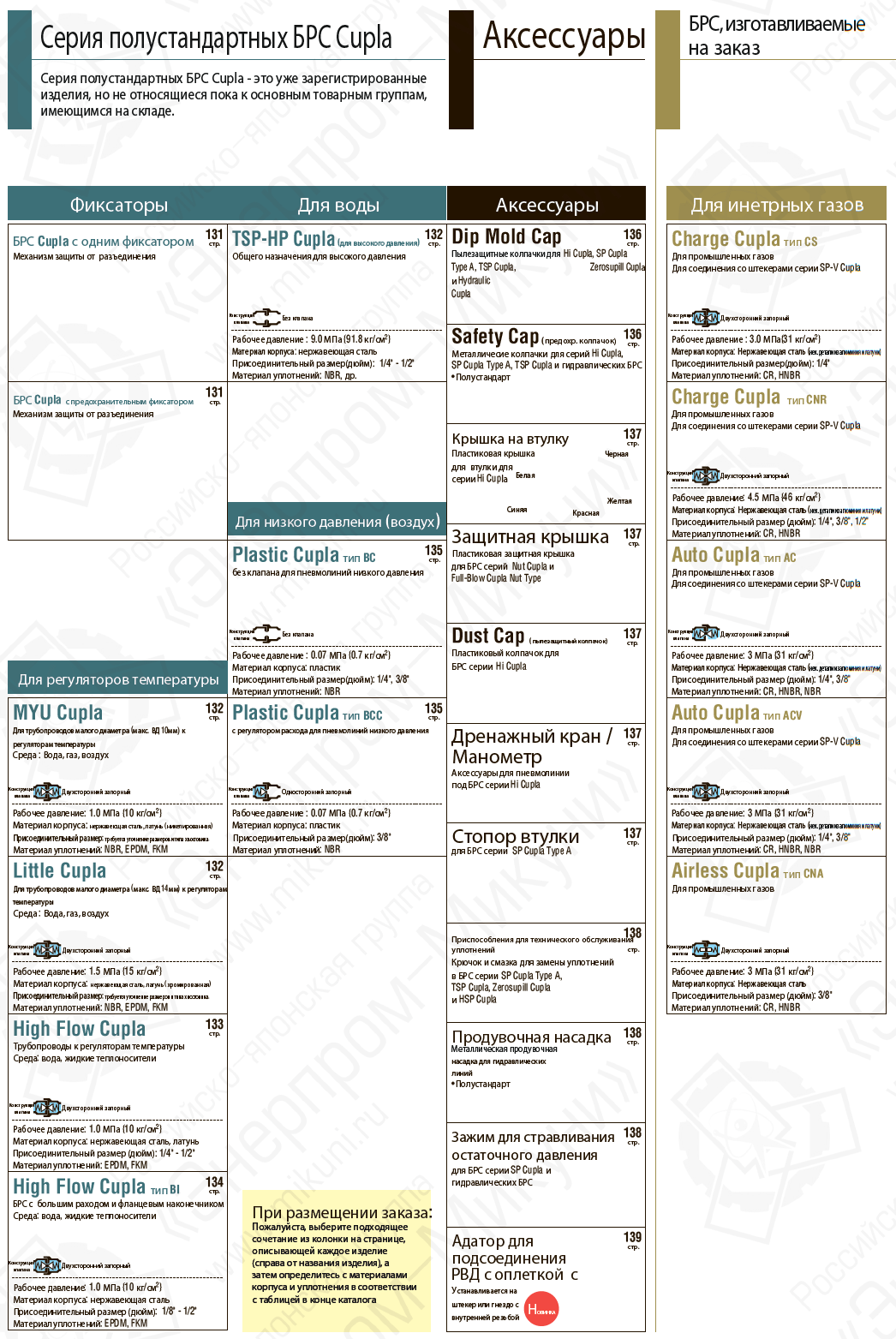

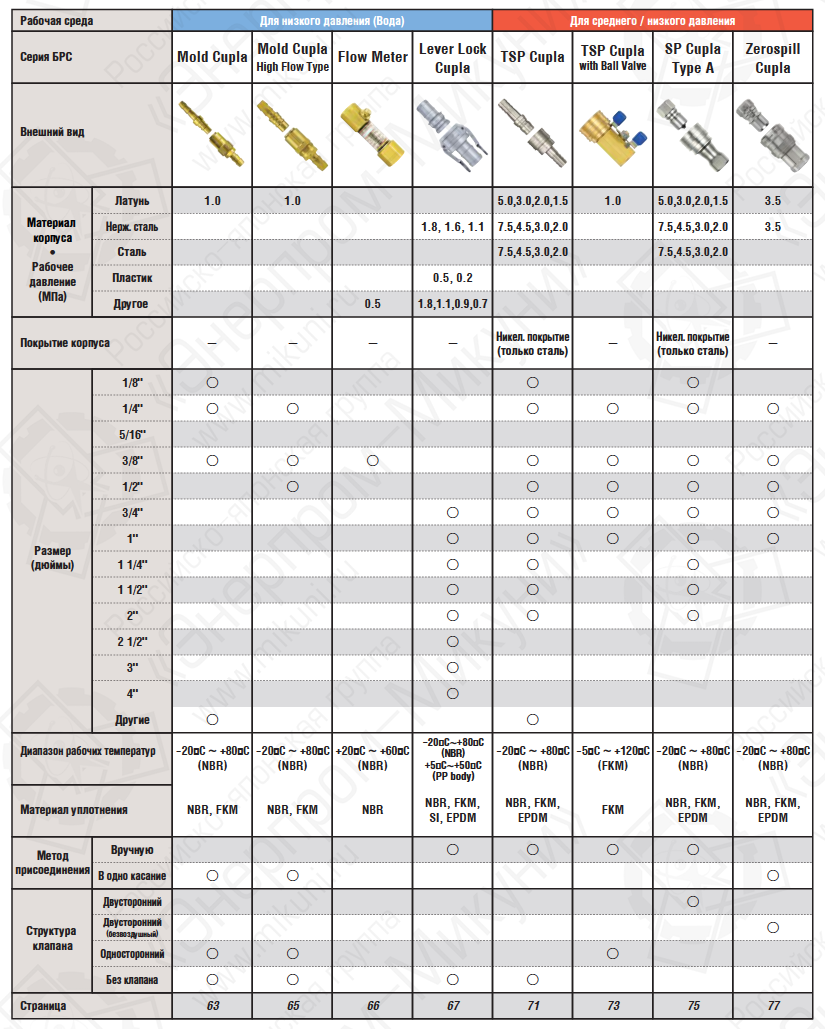

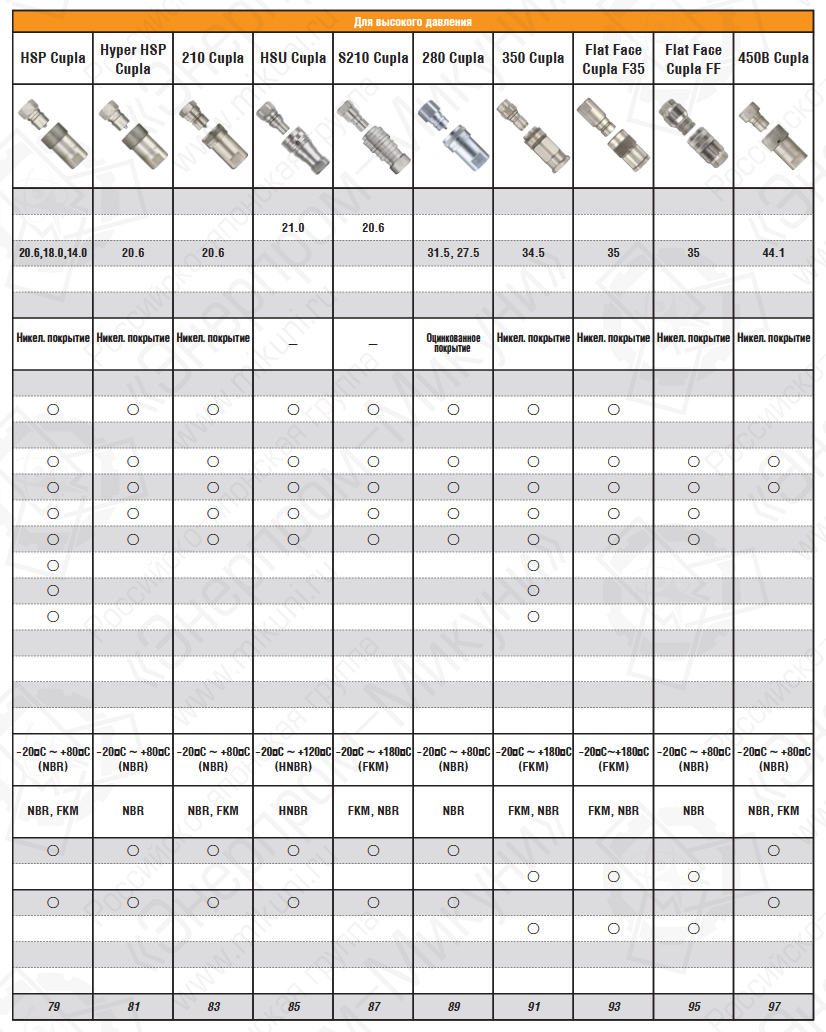

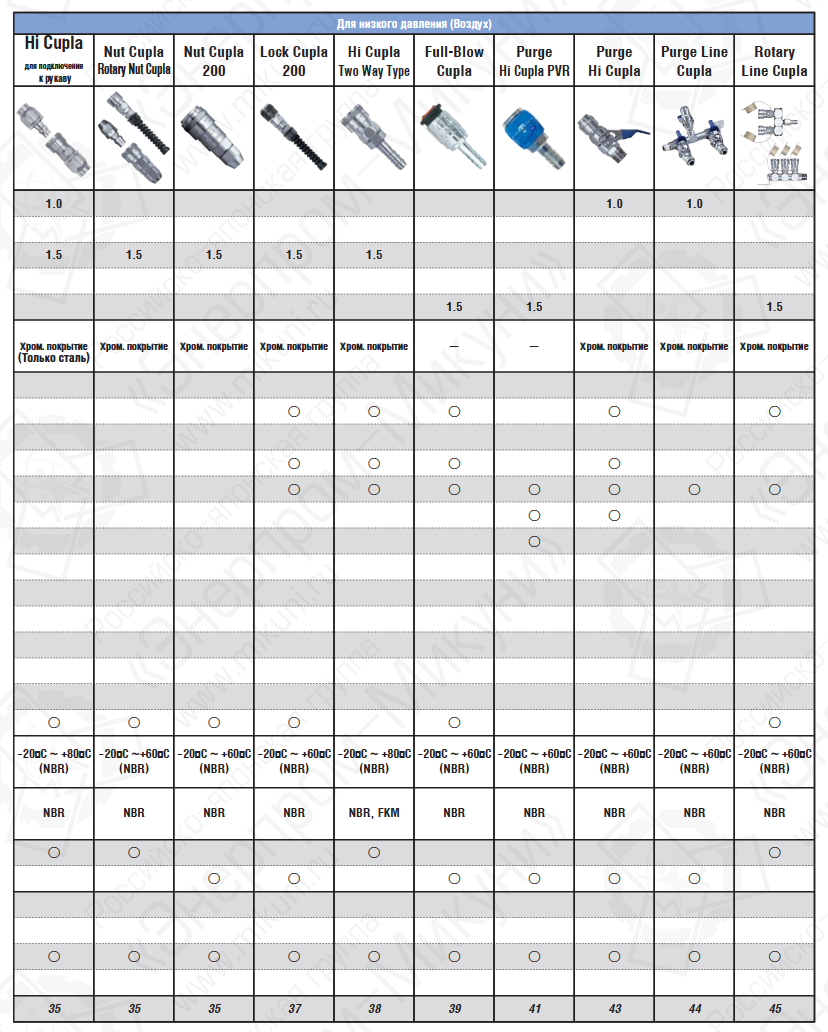

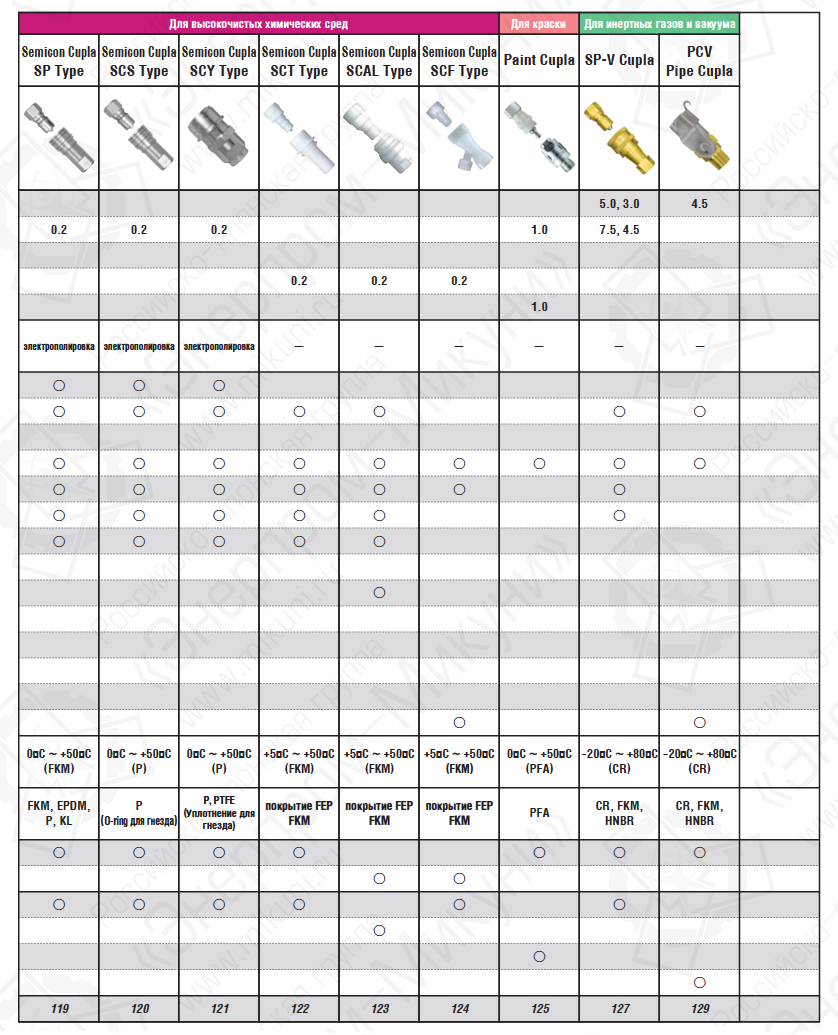

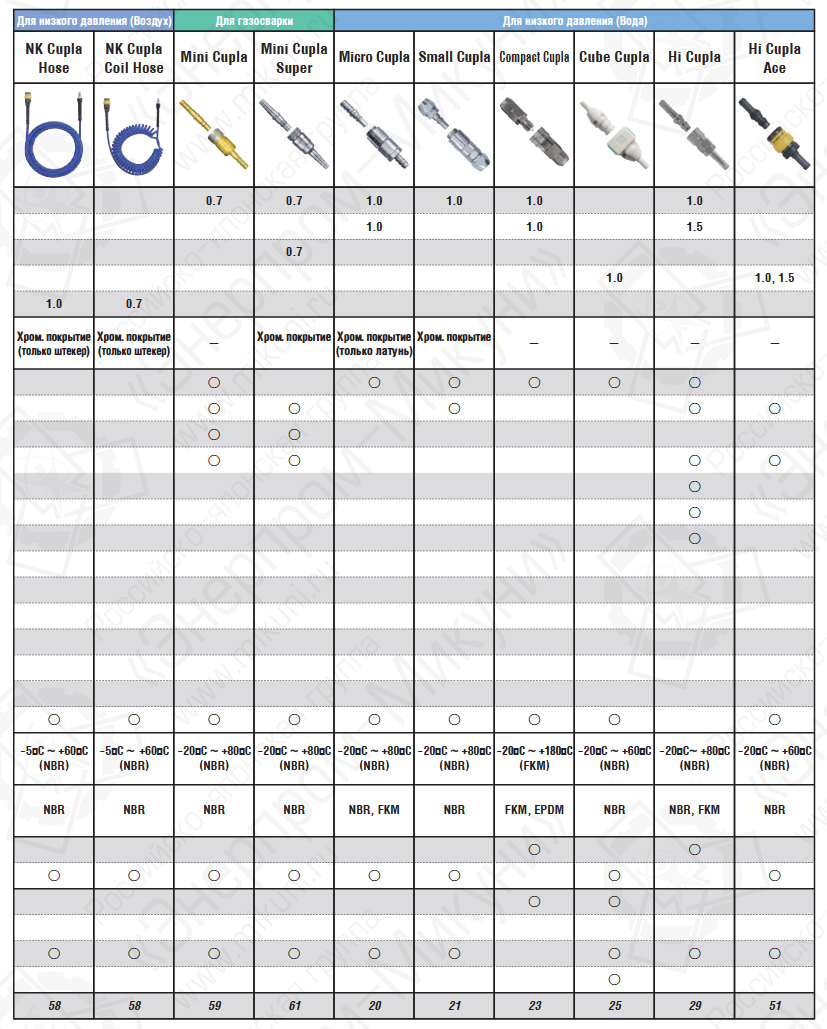

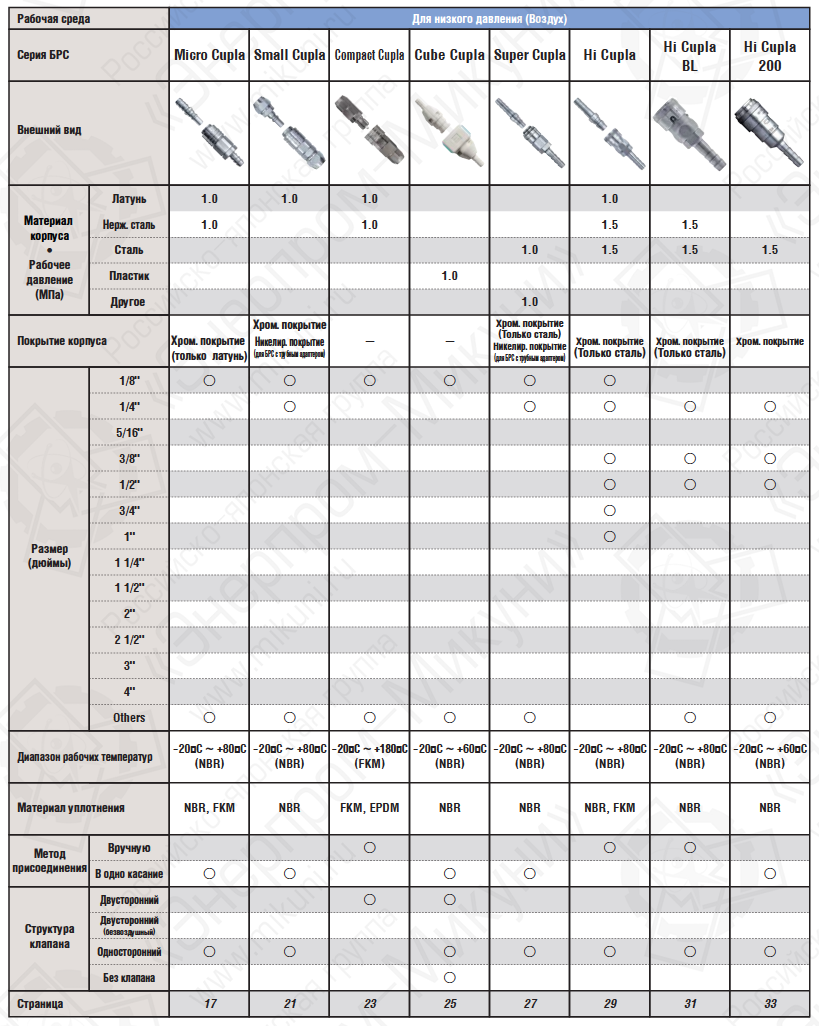

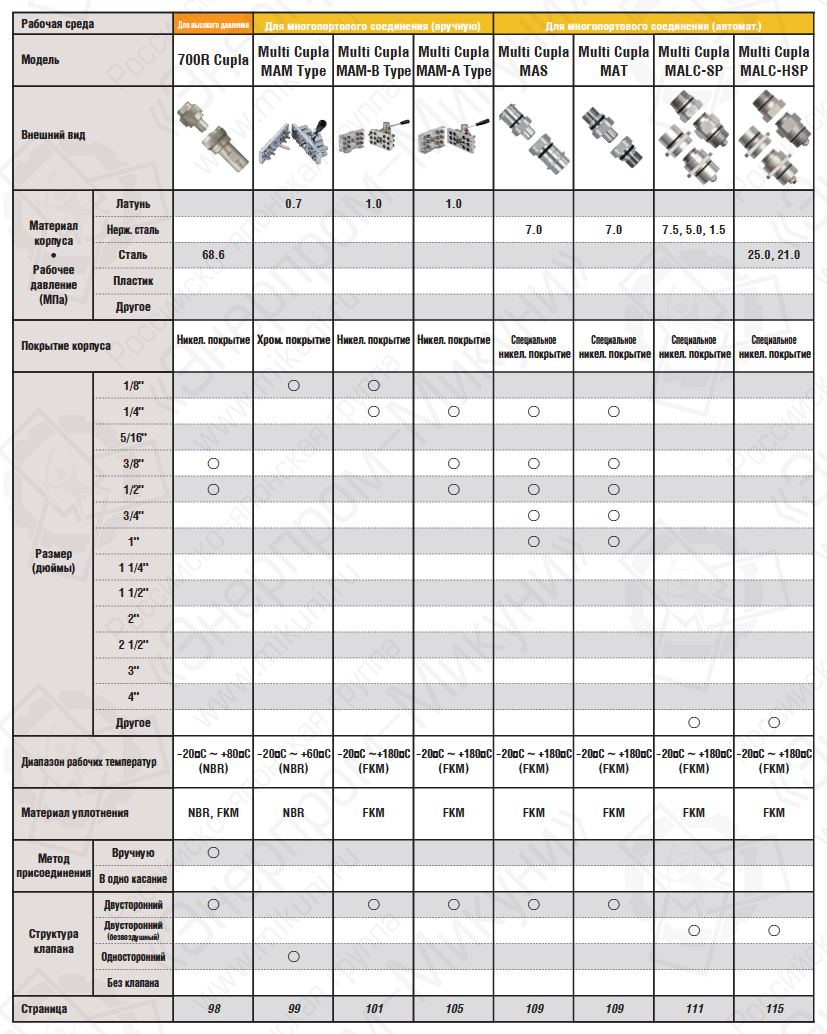

Применение быстроразъемных соединений


воздух
воздух
вода
вода
гидравлическое масло

гидравлическое
масло

пар
пар
кислород, горючие газы
кислород,
горючие газы


охлаждающие жидкости

охлаждающие
жидкости

промышленные газы
промышленные газы
инертные газы, вакуум
инертные газы,
вакуум
питьевая вода, продукты

питьевая вода,
пищевые продукты

высокочистые хим. вещества
высокочистые
химические вещества
диализуемые жидкости
диализуемые жидкости
радиоактивные вещества

радиоактивные
вещества

агрессивные среды
агрессивные среды
бытовой газ
бытовой газ
нагретое гидр. масло

нагретое
гидравлическое масло

порошкообразные в-ва
порошкообразные
вещества

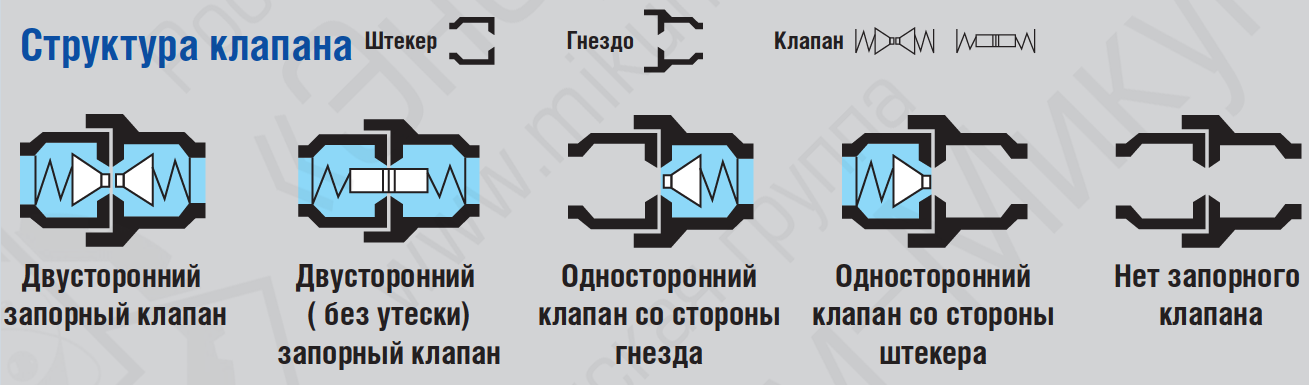

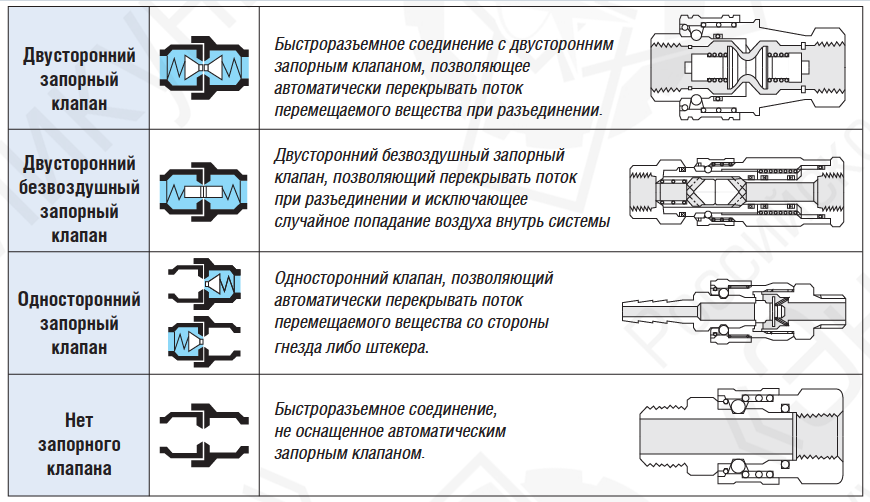

Клапаны быстроразъемных соединений:



односторонний клапан
односторонний клапан
со стороны гнезда


Быстроразъемное соединение с односторонним клапаном, позволяющее автоматически перекрывать поток перемещаемого вещества со стороны гнезда.
односторонний клапан
односторонний клапан
со стороны штекера


Быстроразъемное соединение с односторонним клапаном, позволяющее автоматически перекрывать поток перемещаемого вещества со стороны штекера.
нет запорного клапана
нет запорного клапана

Быстроразъемное соединение, не оснащенное автоматическим запорным клапаном.
двусторонний запорный клапан
двусторонний запорный клапан

Быстроразъемное соединение с двусторонним запорным клапаном, позволяющее автоматически перекрывать поток перемещаемого вещества при разъединении.
двусторонний запорный клапан
двусторонний безвоздушный запорный клапан
Быстроразъемное соединение с двусторонним безвоздушным запорным клапаном, позволяющее перекрывать поток перемещаемого вещества при разъединении и исключающее случайное попадание воздуха внутрь системы.

Условные обозначения в клапанах БРС:





двусторонний запорный клапан   — двусторонний запорный клапан
двусторонний безвоздушный запорный клапан   — двусторонний безвоздушный запорный клапан



   — рабочее давление 1.0 МПа



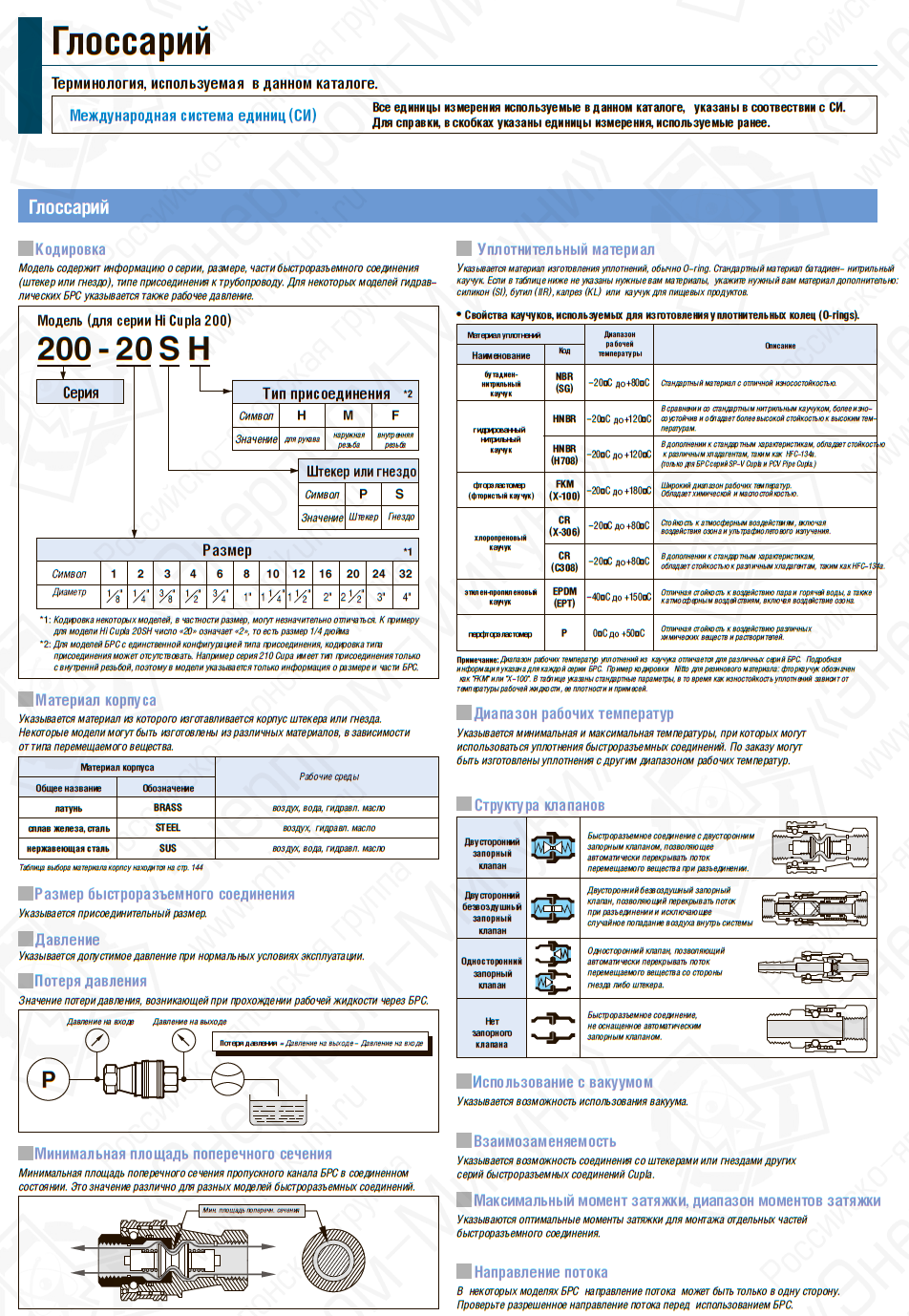

Кодировка быстроразъемных соединений

Код быстроразъемного соединения показывает размер, часть быстроразъемного соединения (штекер или гнездо), тип присоединения. Для некоторых моделей гидравлических быстроразъемных соединений указывается также рабочее давление. Некоторые модели имеют детали, которые могут изготавливаться из различных материалов, в зависимости от назначения, что также отражается в коде продукта.


Кодировка быстроразъемных соединений



Материал корпуса быстроразъемного соединения Cupla

Указывается материал из которого изготавливается корпус штекера или гнезда. Некоторые модели могут быть изготовлены из различных материалов, в зависимости от типа перемещаемого вещества.

Размер быстроразъемного соединения

Указывается присоединительный размер.

Давление БРС

Рабочее давление:

— номинальное рабочее давление, при котором быстроразъемное соединение используется постоянно.



Максимальное давление:

— максимальное давление, краткосрочное воздействие которого, не дает отрицательного эффекта на пропускную способность быстроразъемного соединения.



Потеря давления в БРС

Указывается значение потери давления, возникающей при прохождении перемещаемого вещества через быстроразъемное соединение.

Потеря давления = Давление на входе БРС - Давление на выходе БРС.

Минимальная площадь поперечного сечения пропускного канала быстроразъемного соединения Cupla

Указывается минимальная площадь поперечного сечения пропускного канала быстроразъемного соединения в соединенном состоянии. Это значение различно для разных моделей быстроразъемных соединений.



Минимальная площадь поперечного сечения пропускного канала



Материал уплотненияДиапазон рабочей температурыОписание
Обозначение
Обозначение Cupla

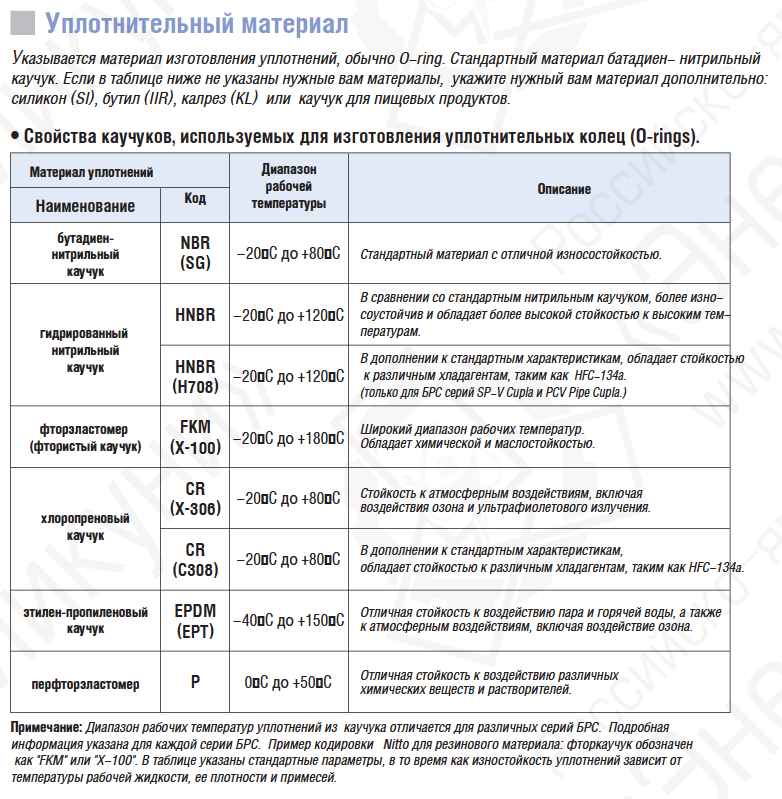

NBRSG-20°C ~ +80°CСтандартный материал с отличной износостойкостью. Маслостойкость достигается благодаря высокому содержанию нитрильных соединений. Низкое содержание нитрильных соединений снижает уровень маслостойкости, но позволяет использовать БРС в условиях пониженных температур.
H-NBRH708-20°C ~ +120°CСтойкость к различным хладагентам.
FKMX-100-20°C ~ +180°CШирокий диапазон рабочих температур. Обладает химической и маслостойкостью.
CRX-306-20°C ~ +80°CСтойкость к атмосферным воздействиям, включая воздействия озона и ультрафиолетового излучения.
C308-20°C ~ +80°CВ дополнении к стандартным характеристикам, обладает стойкостью к дифтордихлорметану.
EPR, EPDME.P.T.-40°C ~ +150°CОтличная стойкость к воздействию пара и горячей воды, а также к атмосферным воздействиям, включая воздействие озона.
FFKMP-20°C ~ +180°CОтличная стойкость к воздействию различных химических веществ и растворителей.

NBR - бутадиен-нитрильный каучук
H-NBR - гидрогенизированный бутадиен-нитрильный каучук
FKM - фторэластомер (фтористый каучук)
CR - хлоропреновый каучук
EPR, EPDM - этилен-пропиленовый каучук
FFKM - перфторэластомер

Для осуществления правильного выбора рекомендуется обратиться к таблице выбора уплотнений.

Диапазон рабочих температур

Указывается минимальная и максимальная температуры, при которых могут использоваться уплотнения быстроразъемных соединений. По заказу могут быть изготовлены уплотнения с другим диапазоном рабочих температур.

Диапазон температур хранения

Указывается минимальная и максимальная температуры, при которых материалы, из которых изготовлены уплотнения быстроразъемных соединений, сохраняют свои свойства неизменными.

Пригодность для использования вакуума

Указывается возможность использования вакуума.

Взаимозаменяемость

Указывается возможность соединения со штекерами или гнездами других серий быстроразъемных соединений Cupla.

Максимальный момент затяжки, диапазон моментов затяжки

Указываются оптимальные моменты затяжки для монтажа отдельных частей быстроразъемного соединения.

Направление потока

Некоторые модели быстроразъемных соединений имеют ограничения уровня потока в одном из направлений. Проверьте разрешенное направление потока перед использованием быстроразъемного соединения.
