БРС SP-V Cupla для инертных газов и вакуума

БРС SP-V Cupla для инертных газов и вакуума

двусторонний запорный клапан - двусторонний запорный клапан

пар - для инертных газов и вакуума

Вода - вода

воздух - воздух

промышленные газы - промышленные газы

- 3.0 - 7.5 МПа

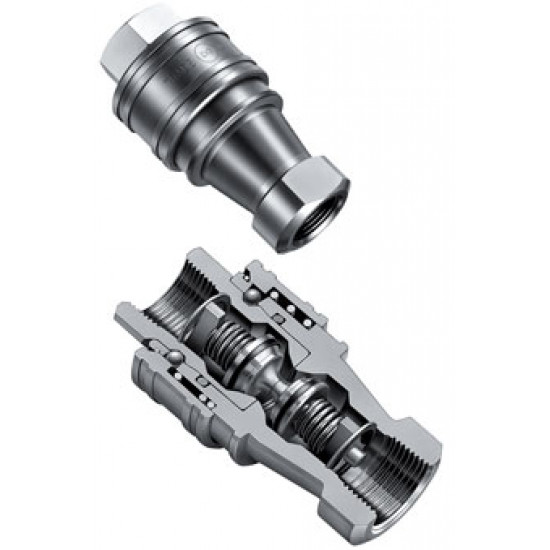

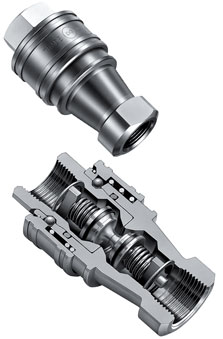

  • В БРС SP-V Cupla используется автоматический запорный клапан с ультратонкой герметичной конструкцией. Идеально подходит для использования с вакуумом.
  • Четыре типа материалов уплотнителя для линий производства охлаждающего и холодильного оборудования.
  • Штекер и гнездо оборудованы двусторонним запорным клапаном для предотвращения утечки жидкости или газа. Широкое применение с вакуумом до 1.3 x 10-1.
  • Возможно соединение с моделями БРС SP Cupla, Charge Cupla CS и Charge Cupla CN.



Характеристики
Материал корпуса

Латунь

Нержавеющая сталь

Нержавеющая сталь
(по заказу)

Размер (дюймы) 1/4, 3/8 1/2, 3/4 1/4, 3/8 1/2, 3/4
Рабочее давление, МПа (кг/см2) 5.0 (51) 3.0 (31) 7.5 (76) 4.5 (46)
Максимальное давление, МПа (кг/см2) 7.5 (76) 4.5 (46) 10.0 (102) 6.5 (66)


Материал уплотнения, диапазон рабочих температур
Международное обозначение Обозначение Cupla Рабочие температуры Комплектация

Хлоропреновый каучук (CR)

X-306

-20С ~ +80C

стандарт

C308

-20С ~ +80C

стандарт

фторэластомер (FKM)

X-100

-20С ~ +180C

стандарт

H-NBR

H708

-20С ~ +120C

стандарт

  • H-NBR гидрогенизированный бутадиен-нитрильный каучук

  • Более подробно о применении уплотнений для различных сред
    можно посмотреть в таблице выбора уплотнений



Максимальный момент затяжки* на трубопроводе Н*м (кг/см)&gt,
Размер 1/4 3/8 1/2 3/4

Момент
затяжки

Латунь

9 (92)

12 (122)

30 (306)

50 (510)

Нержавеющая
сталь

14 (143)

22 (224)

60 (612)

90 (918)

* Рекомендованные значения



Направление потока:


Взаимозаменяемость:

Различные размеры БРС не являются взаимозаменяемыми

* Взаимозаменяемы с БРС SP Cupla с учетом пропускной способности БРС.



Минимальная площадь сечения (мм)
Код БРС 2SP-V 3SP-V 4SP-V 6SP-V

Минимальная площадь сечения

17

44

62

143


Использование с вакуумом 1,3 х 10-1Па
Только штекер Только гнездо При соединенных
штекере и гнезде



Объем воздуха, попадаемого при соединении
штекера и гнезда (мл)
Код БРС 2SP-V 2SP-V 2SP-V 2SP-V

Объем воздуха

1.02

2.4

3.2

10.5



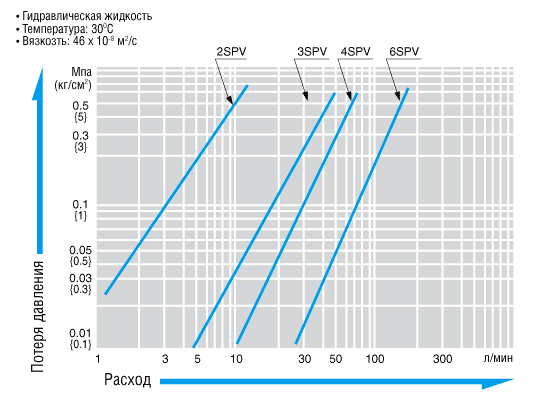

Уровень давления :


Штекер

Гнездо

Код БРС Размеры Масса (г) Размеры (мм)
Латунь Нерж.
сталь
Lp C A Hp T

2P-V

R1/4 (PT1/4)

38

35

36

22

13

Hex 17

Rc1/4

3P-V

R3/8 (PT3/8)

65

60

40

25

13

Hex 21

Rc3/8

4P-V

R3/8 (PT3/8)

134

124

44

28

15

Hex 29

Rc1/2

6P-V

R3/4 (PT3/4)

231

213

52

36

17

Hex 35

Rc3/4

Код БРС Размеры Масса (г) Размеры (мм)
Латунь Нерж.
сталь
Lp C A Hp T

2P-V

R1/4 (PT1/4)

145

134

58

28

13

размер под ключ 19 &oslash,22

Rc1/4

3P-V

R3/8 (PT3/8)

227

209

65

35

13

размер под ключ 21 &oslash,25

Rc3/8

4P-V

R3/8 (PT3/8)

466

431

72

45

15

размер под ключ 29 &oslash,35

Rc1/2

6P-V

R3/4 (PT3/4)

773

714

88

55

17

размер под ключ 35 &oslash,41

Rc3/4




Специальные химически стойкие уплотнители:
  Материал уплотнителя
H-NBR
(гидрогенизированный
бутадиен-нитрильный каучук)
Хлоропреновый каучук (CR)
Обозначение
Cupla
H708 C308
Использование используется с фреоном HFC134a и его заменителями (HFC134a, HFC407C, HFC410A, HFC404A). До 120C для фреона R12, R22, HFC134a и его заменителей.



Уплотнительный материал для HFC134a (гидрофторуглерод)

Фреоновые охладители R11 and R12 могут быть заменены гидрофторуглеродом в системах охлаждения. За многие годы исследований разработаны специальные уплотнительные материалы для таких гидрофторуглеродов как HFG134a, HFC407C, HFC410A и HFC404A

Различия между БРС

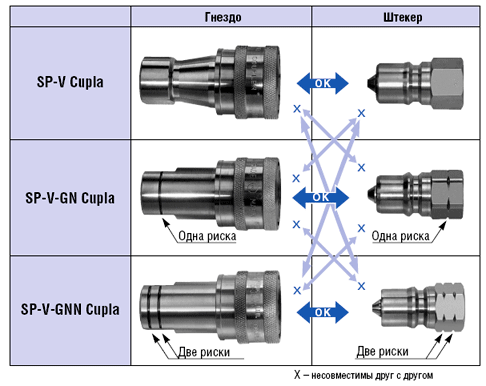

При использовании фреона и гидрофторкарбонатов в промышленной линии для избежания ошибок и неправильного подключения возможно применение брс SP-V-GN и SP-V-GNN (не совместимы с брс SP-V и друг с другом). По дополнительному заказу.

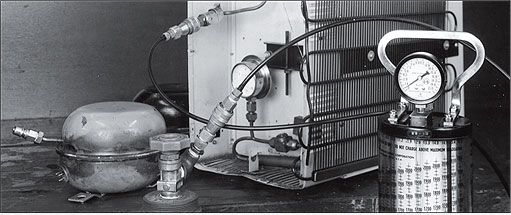

Пример использования :




Характеристики
Артикул SP-V Cupla
