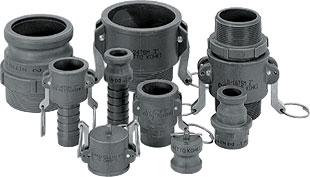

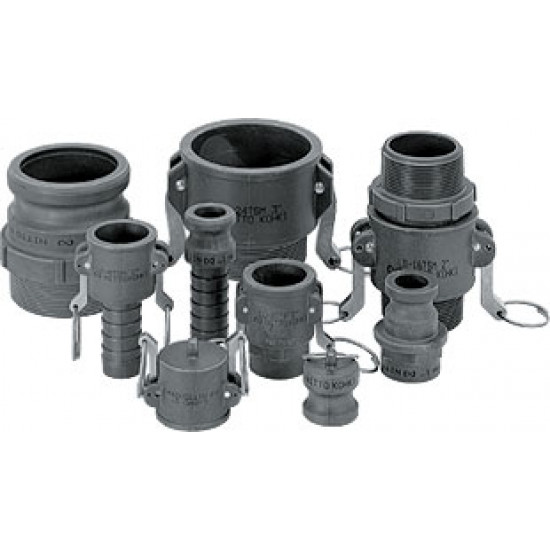

Пластиковое соединение БРС Камлок с блокирующим рычагом

Пластиковое соединение БРС Камлок с блокирующим рычагом



нет запорного клапана - нет запорного клапана

Вода - вода

воздух - воздух

порошкообразные вещества - порошкообразные вещества

- 0.5 МПа

  • Пластиковая БРС типа Камлок со специальным блокирующим рычагом
  • БРС для больших диаметров и низкого давления
  • БРС для широкого использования с жидкостями, газами и порошкообразными веществами
  • Герметичная структура
  • Высочайшая прочность при соединении
  • Доступны различные материалы корпуса, размеров и креплений для широкого диапазона применений
  • Для улучшения безопасности и повышения надежности соединения БРС возможно дополнительно заказать специальное блокировочное устройство
Характеристики
Материал корпуса

Полипропилен (PP)

Размер (дюймы) 3/4", 1", 2½" 2", 3"
Рабочее давление, МПа (кг/см2) 0.5 (5) 0.2 (2)
Максимальное давление, МПа (кг/см2) 0.7 (7) 0.35 (3.5)
Материал уплотнения, диапазон рабочих температур
  Международное обозначение Обозначение Cupla Рабочие температуры

Стандартный
материал уплотнения

NBR

SG

+5°С ~ +50°C

Дополнительно доступный
материал уплотнения

Силиконовый каучук

SI

+5°С ~ +50°C

фторэластомер (FKM)

X-100

+5°С ~ +50°C

EPDM

E.P.T

+5°С ~ +50°C

  • NBR — (nitrile butadiene rubber) бутадиен-нитрильный каучук

  • FKM — фторэластомер (фтористый каучук)

  • EPDM — этилен-пропиленовый каучук

  • Более подробно о применении уплотнений для различных сред
    можно посмотреть в таблице выбора уплотнений

Направление потока:

Взаимозаменяемость:

Одинаковые размеры штекеров и гнезда взаимозаменяемы независимо от типа присоединения

Использование с вакуумом:

Не применяется для использования с вакуумом

Для подсоединения рукава (LE)
Код БРС Размеры
(дюймы)
Размеры (мм)
Lp A C øHp øT øB

LE-6TPH

3/4"

65

35

30

32

20

13

LE-8TPH

1"

91

57

34

37

27

21

LE-12TPH

1½"

99

60

39

37

40

30

LE-16TPH

2"

124

72

52

63

52

44

LE-24TPH

3"

152

102

50

91

77

66

Для подсоединения рукава (LC)
Код БРС Размеры
(дюймы)
Размеры (мм)
Lp A C øHp øT øB

LC-6TSH

3/4"

86

51

67

46

22

14

LC-8TSH

1"

96

56

73

49

27

20

LC-12TSH

1½"

110

60

100

71

41

30

LC-16TSH

2"

126

73

106

80

52

44

LC-24TSH

3"

160

101

135

108

77

66

Для внешней резьбы (LA)
Код БРС Размеры
(дюймы)
Размеры (мм)
Lp A C Hp øBp øT

LA-6TPF

3/4"

50

20

29

Hex 32

19

Rc3/4

LA-8TPF

1"

63

25

34

Hex 41

23

Rc1

LA-12TPF

1½"

68

27

43

Sp.65

37

Rc1½

LA-16TPF

2"

78

29

50

Sp. 79

42

Rc2

LA-24TPF

3"

74

23

50

Sp. 106

72

Rc3

Для внешней резьбы (LD)
Код БРС Размеры
(дюймы)
Размеры (мм)
Lp A C Hp øBp øT

LD-6TSF

3/4"

53

19

67

Hex 35

20

Rc3/4

LD-8TSF

1"

66

24

76

Hex 41

27

Rc1

LD-12TSF

1½"

70

27

99

Sp. 65

42

Rc1½

LD-16TSF

2"

79

25

111

Sp.79

49

Rc2

LD-24TSF

3"

83

23

142

Sp.106

73

Rc3

Для внутренней резьбы (LF)
Код БРС Размеры
(дюймы)
Размеры (мм)
Lp A C Hp øBp øT

LF-6TPM

3/4"

63

20

29

Hex 32

19

R3/4

LF-8TPM

1"

70

22

34

Hex 39

23

R1

LF-12TPM

1½"

79

24

42

Sp.65

37

R1½

LF-16TPM

2"

90

30

47

Sp.79

48

R2

LF-24TPM

3"

98

28

50

Sp.106

71

R3

Для внутренней резьбы (LB)
Код БРС Размеры
(дюймы)
Размеры (мм)
Ls A D øHs øBs øT

LB-6TSM

3/4"

54

20

65

44

19

R3/4

LB-8TSM

1"

62

22

70

49

22

R1

LB-12TSM

1½"

70

24

99

71

39

R1½

LB-16TSM

2"

82

27

107

80

48

R2

LB-24TSM

3"

89
