Быстроразъемные соединения БРС Cupla серии Purge Hi Cupla

В наличии
Артикул
Purge Hi Cupla
Быстроразъемные соединения БРС Cupla серии Purge Hi Cupla

Перейти в глоссарий
  • Рабочее давление: 1.0 МПа.
Структура клапанов
Перейти в глоссарий
  • Односторонний запорный клапан (со стороны гнезда)
Рабочая среда
Перейти в глоссарий
  • Воздух

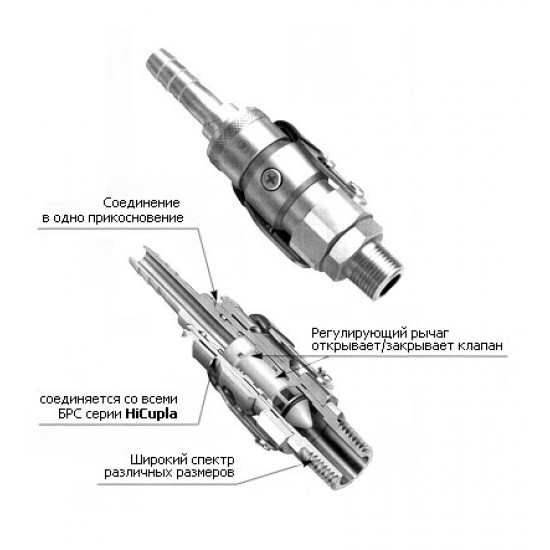

Особенности

  • Для соединения достаточно вставить штекер (plug). Соединение выполняется легко, независимо от внутреннего давления.
  • Даже при подсоединенном пневмоинструменте, возможна регулировка уровня давления при помощи закрытия/открытия клапана.
  • Управляющий рычаг позволяет перекрыть воздушный поток для отсоединения пневмоинструмента
  • Для обеспеченияя безопасности регулировочный клапан дейструет только при подсоединенном штекере (plug)


Спецификация







Материал корпуса
латунь (хромированное покрытие).
Размер БРС по шланг*, мм

1/4 (20 тип)

3/8 (30 тип)

1/2 (40 тип)

1/2 (400 тип)

3/4 (600 тип)

Рабочее давление, МПа (кг/см2)
1.0 (10)
1.5 (15)

* указывается внутренний и наружный диаметры шланга.





Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-5oС ~ +60oC
стандарт
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Максимальный момент затяжки на трубопроводе



Код БРС
PV-20SM
PV-30SM
PV-40SM
PV-400SM
PV-600SM
Момент затяжки, Нм (кг/см)
9 (92)
11 (112)
30 (306)
30 (306)
50 (510)
  • В таблице указаны рекомендуемые значения.

Взаимозаменяемость

  1. Быстроразъемные соединения (БРС) серии Purge Line Cupla взаимозаменяемы с БРС серии Hi Cupla соответствующих типоразмеров (20, 30 и 40)
  2. Быстроразъемные соединения серии Purge Line Cupla взаимозаменяемы со всем моделями линейки Hi Cupla Series.
  3. Не применима для использования с вакуумом

Минимальная площадь сечения



Код БРС
PV-20SM
PV-30SM
PV-40SM
PV-400SM
PV-600SM
Момент затяжки, Нм (кг/см)
38
38
38
120
120

Пример использования

Размеры и типы быстроразъемных соединений (БРС) серии Purge Hi Cupla.



Гнездо (socket)

Код БРС
Размер
шланга
Масса, г
Размеры, мм
Ls
&oslash,D
E1
E2
H
&oslash,C
A
T
&oslash,B
PV-20SM
Rc1/4 (PT1/4)
225
79
26.5
47
70
22
29
13
R1/4
7
PV-30SM
Rc3/8 (PT3/8)
229
80
26.5
47
70
22
29
14
R3/8
10
PV-40SM
Rc1/2 (PT1/4)
235
82
26.5
47
70
22
29
16
R1/2
14
PV-400SM
Rc1/2 (PT1/2)
411
94
35
58
80
30
37.5
16
R1/2
13
PV-600SM
Rc3/4 (PT3/4)
424
97
35
58
80
30
37.5
19
R3/4
18
