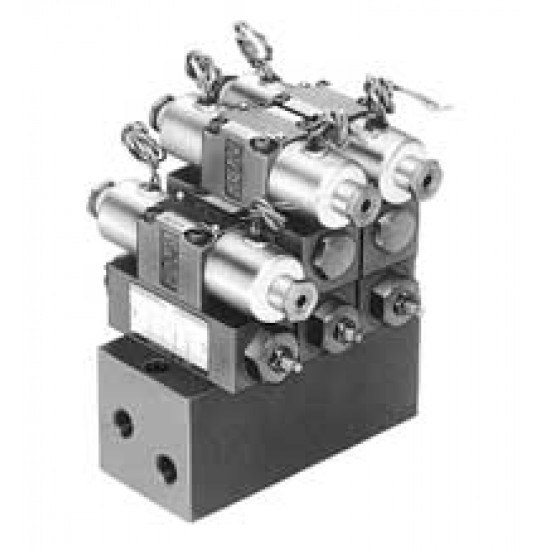

Клапаны модульного исполнения Yuken

• Модульные клапаны этой серии имеют аналогичную гидрораспределителям с электроуправлением серии DSG-005 монтажную поверхность и толщину, что позволяет собирать несколько клапанов стопкой, стягивая их болтами, образуя гидравлический контур
• Имея компактные размеры, гидравлический контур, собранный из клапанов этой серии, занимает очень мало места и может использоваться в металлорежущих станках, специализированной автотехнике и различных энергосберегающих механизмах
• Максимальное рабочее давление — 25 МПа
• Максимальная пропускная способность — 10 л/мин

Техническая документация (pdf)

Запросить дополнительную информацию

• Гидравлический контур собирается из функциональных элементов — модульных клапанов путем составления стопкой в определенном порядке и скрепления болтами, таким образом, отсутствует необходимость использования гидравлического трубопровода, соединяющего компоненты гидравлической системы
• Модульные клапаны серии 01 широко используются в различном промышленном оборудовании, включая металлорежущие и специализированные станки, термопластавтоматы
• Клапаны имеют стандартизованную монтажную поверхность соответствующую ISO 4401-AB-03-4-A, CETOP-3, NFPA-D01
• Максимальное рабочее давление — 31,5 МПа
• Максимальная пропускная способность — 35 л/мин

Техническая документация (pdf)

Техническая документация (rus)

Запросить дополнительную информацию

• Гидравлический контур собирается из функциональных элементов — модульных клапанов путем составления стопкой в определенном порядке и скрепления болтами, таким образом, отсутствует необходимость использования гидравлического трубопровода, соединяющего компоненты гидравлической системы
• Модульные клапаны серии 03 широко используются в различном промышленном и судовом оборудовании, включая металлорежущие и специализированные станки, сталепрокатные станы
• Клапаны имеют стандартизованную монтажную поверхность соответствующую ISO 4401-AC-05-4-A, CETOP-5, NFPA-D02
• Максимальное рабочее давление — 25 МПа
• Максимальная пропускная способность — 70 л/мин

Техническая документация (pdf)

Запросить дополнительную информацию

• Гидравлический контур собирается из функциональных элементов — модульных клапанов путем составления стопкой в определенном порядке и скрепления болтами, таким образом, отсутствует необходимость использования гидравлического трубопровода, соединяющего компоненты гидравлической системы
• Модульные клапаны серии 06 широко используются в различном промышленном и судовом оборудовании, включая металлорежущие и специализированные станки, прессы, сталепрокатные станы
• Клапаны имеют стандартизованную монтажную поверхность соответствующую ISO 4401-AE-08-4-A, CETOP-8, NFPA-D06
• Максимальное рабочее давление — 25 МПа
• Максимальная пропускная способность — 500 л/мин

Техническая документация (pdf)

Запросить дополнительную информацию

Техническая документация (pdf)

Запросить дополнительную информацию
