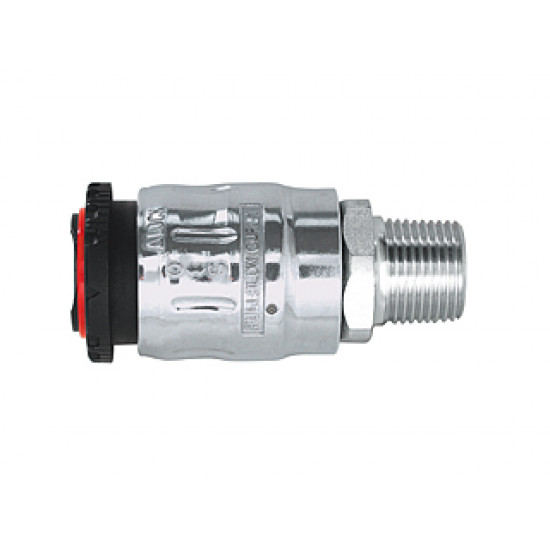

БРС Full-Blow Cupla гнездо FBH- 20SM

БРС Full-Blow Cupla гнездо FBH- 20SM
Задать вопрос / отправить запрос
БРС Full-Blow Cupla гнездо FBH- 20SM
  • Наличие: Под заказ
  • Модель: FBH- 20SM
CUPLA CUPLA
Всего отзывов: 0 - Написать отзыв
0р.
Купить
Запросить счёт Отправить запрос
В закладки В сравнение
Характеристики
Корпус БРС гнездо
Максимальная рабочая температура БРС °C 60
Максимальное давление БРС МПа 2
Материал корпуса алюминиевый сплав
Материал уплотнения нитрильный каучук
Минимальная рабочая температура БРС °C -20
Применение БРС высокой пропускной способности. для трубопроводов пневматического оборудования. низкое давление
Присоединительный размер БРС дюймы / Ø в мм 1/4
Рабочая среда БРС воздух
Рабочее давление БРС (максимум) МПа 1.5
Серия Full-Blow Cupla
Структура клапанов БРС односторонний запорный клапан со стороны гнезда
Тип резьбы (трубки рукава) БРС внешняя резьба

Пневматические БРС серии FULL BLOW CUPLA

Высокая пропускная способность и низкие потери давления.

Уникальная структура клапана обеспечивает высокую пропускную способность и малые потери давления

односторонний клапан - односторонний запорный клапан

воздух - воздух

1.5 МПа



  • Пропускная способность увеличена на 40%, по сравнению с обычными БРС Cupla
  • Во время соединения / разьединения клапан закрыт
  • Встроенный запирающий механизм предотвращает рассоединение БРС
  • Клапан может быть открыт/закрыт только при соединенных БРС
  • Вес уменьшен на 30-40% по сравнению с обычными БРС Cupla



Характеристики

Материал корпуса

Алюминиевый сплав

Размер БРС, дюйм

1/4 (20 тип) 3/8 (30 тип) 1/2 (40 тип)

Для ø,6.5мм х ø,10мм ø,8мм х ø,12мм полеуретановых рукавов
Для ø,8.5мм х ø,12.5мм ø,11мм х ø, 16мм полеуретановых рукавов

Рабочее давление, МПа

1.5

Максимальное давление, МПа

2.0

Материал уплотнения

Диапазон рабочих температур

Материал уплотнения

Международное обозначение

Рабочиетемпературы

Комплектация

Nitrile rubber

NBR (SG)

-5C~+60C

стандарт



  • NBR (nitrile butadiene rubber) бутадиен-нитрильный каучук

  • Более подробно о применении уплотнений для различных сред
    можно посмотреть в таблице выбора уплотнений



Максимальный момент затяжки на трубопроводе Нм

Размер БРС

1/4

3/8

1/2

Гибкая муфта

Момент затяжки

14

22

66

9-11

* Рекомендованные значения



Направление потока

Взаимозаменяемость

Взаимозаменяемы с БРС серии Hi Cupla соответствующих типоразмеров (20, 30 и 40)
Взаимозаменяемы со всеми моделями линейки Hi Cupla Series.

Мин. площадь поперечного сечения (мм2)

Модель

17РН

20PH

20PM/PF

ЗОРН

30PM/PF

40РН

40PM/PF

FBH-20SH

16

20

23.8

23.8

23.8

23.8

23.8
FBH-30SH

16

20

44.2

44.2

44.2

44.2

44.2
FBH-40SH

16

20

44.2

44.2

44.2

44.2

44.2
FBH-20SM

16

20

44.2

44.2

44.2

44.2

44.2
FBH-30SM

16

20

44.2

44.2

44.2

44.2

44.2
FBH-40SM

16

20

44.2

44.2

44.2

44.2

44.2
FBH-20SF

16

20

44.2

44.2

44.2

44.2

44.2
FBH-30SF

16

20

44.2

44.2

44.2

44.2

44.2
FBH-40SF

16

20

44.2

44.2

44.2

44.2

44.2
FBH-65SN

16

20

23.8

23.8

23.8

23.8

23.8
FBH-80SN

16

20

44.2

44.2

44.2

44.2

44.2
FBH-85SN

16

20

44.2

44.2

44.2

44.2

44.2
FBH-110SN

16

20

44.2

44.2

44.2

44.2

44.2



Использование с вакуумом

Не применяется с вакуумом ни в присоединенном, ни в разъединенном состоянии

Характеристики потери давления:





Размеры и типы быстроразъемных соединений

Гнездо SH (для рукава)

Гнездо SM (внешн. резьбовое соединение)
Гнездо SF (внутр. резьбовое соединение)

Гнездо SN (для уретановых рукавов с гибкой муфтой)


Возможности Rotary Full Blow Cupla





Принцип работы



1. Открытие клапана
Только после соединения муфта В со стороны гнезда открывает встроенный клапан.

2. Закрытие муфты.
Поверните стопор. Отсоединение штекера невозможно.

3. Удаление остаточного давления.
Для отсоединения штекера, поверните стопор, отодвиньте муфту на гнезде. Встроенный клапан будет закрыт для удаления остаточного давления.
