Пропорциональные электрогидравлические клапаны Yuken

Пропорциональные электрогидравлические клапаны Yuken

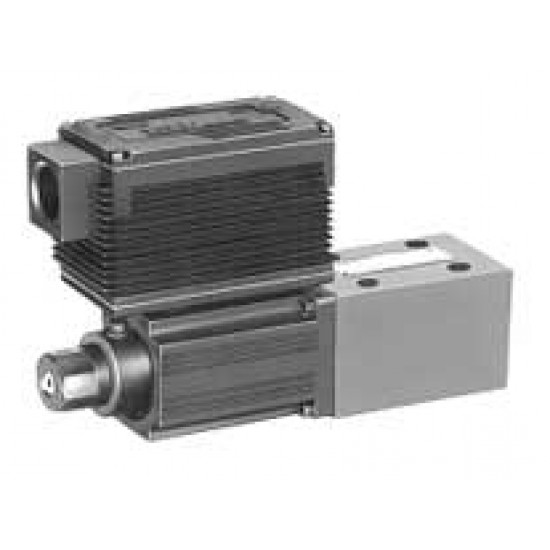

Клапаны серии EH

  • Пропорциональный клапан серии EH использует последние достижения электронно-сенсорных технологий, основа которых базируется на пропорциональном электрогидравлическом клапане всемирно признанной серии E
  • Объединение усилителя мощности, сенсора и цифрового индикатора в пропорциональном клапане обеспечивает высокую точность и безотказность, необходимые для пропорциональных и сервоуправляемых гидравлических систем, требующих компактных размеров

Картинка a_idea.gif Пропорциональный клапан серии EH (Тип: Техническая документация, Картинка i-pdf.gif PDF формат)





Предохранительный клапан с гидравлическим управлением EHDG



  • Используется как управляющий пропорциональный клапан и как предохранительный клапан в гидравлических системах с небольшим уровнем расхода жидкости для поддержания заданного уровня давления в течении продолжительного времени
  • Максимальное рабочее давление — 24,5 МПа
  • Максимальная пропускная способность — 2 л/мин



Скачать: Картинка i-pdf.gif Предохранительный клапан с гидравлическим управлением EHDG(Тип: Техническая документация, PDF формат)




Предохранительный клапан EHBG

  • Совмещают компактный и высокоэффективный пропорциональный электрогидравлический предохранительный клапан с гидравлическим управлением и низкошумный предохранительный клапан
  • Регулируют давление в гидравлическом контуре пропорционально напряжению электрического сигнала, подаваемого на усилитель клапана
  • Максимальное рабочее давление — 24,5 МПа
  • Максимальная пропускная способность — 400 л/мин



Скачать: Картинка i-pdf.gif Предохранительный клапан EHBG(Тип: Техническая документация, PDF формат)




Редукционно-предохранительный клапан EHRBG



  • Совмещает компактный и высокоэффективный пропорциональный электрогидравлический предохранительный клапан с гидравлическим управлением и редукционный клапан с предохранительной функцией, которая обеспечивает высокую скорость реагирования для уменьшения давления даже при большом уровне нагрузки
  • Регулируют давление в гидравлическом контуре пропорционально напряжению электрического сигнала, подаваемого на усилитель клапана
  • Максимальное рабочее давление — 24,5 МПа
  • Максимальная пропускная способность — 250 л/мин



Скачать: Картинка i-pdf.gif Редукционно предохранительный клапан EHRBG (Тип: Техническая документация, PDF формат)




Регулятор расхода (с обратным клапаном) EHFG/EHFCG



  • Уровень расхода жидкости в гидравлической системе может регулироваться дистанционно путем изменения напряжения электрического сигнала, поступающего на усилитель
  • Предусмотрена функция компенсации по давлению и температуре, позволяющая поддерживать заданный уровень расхода в системе, не зависящий от перепадов давления (нагрузки) и температуры жидкости (вязкости)
  • Максимальное рабочее давление — 24,5 МПа
  • Максимальная пропускная способность — 280 л/мин



Скачать: Картинка i-pdf.gif Регулятор расхода EHFG/EHFCG(Тип: Техническая документация, PDF формат)




Дроссельно-предохранительный клапан EHFBG



  • Регулирует уровень расхода жидкости в гидравлической системе, имеет функцию регулировки давления
  • Управляется пропорционально подаваемому току на усилитель
  • Может использоваться как энергосберегающий клапан для подачи исполнительным механизмам минимального уровня потока жидкости при минимальном давлении
  • Максимальное рабочее давление — 24,5 МПа
  • Максимальная пропускная способность — 500 л/мин



Скачать: Картинка i-pdf.gif Дроссельно предохранительный клапан(Тип: Техническая документация, PDF формат)




Дроссельный гидрораспределитель EHDFG-01/03



  • Объединяет две функции — управление уровнем расхода и направлением потока жидкости в гидравлической системе, упрощает монтаж и, следовательно, уменьшает стоимость гидравлической системы
  • Максимальное рабочее давление — 24,5 МПа
  • Максимальная пропускная способность — 60 л/мин



Скачать: Картинка i-pdf.gif Дроссельный гидрораспределитель(Тип: Техническая документация, PDF формат)




Дроссельный гидрораспределитель быстродействующего типа EHDFG-04/06



  • Достигают наибольшей производительности и быстродействия
  • Высокая точность и надежность достигается комбинированием индуктивного датчика и усилителя мощности
  • Максимальное рабочее давление — 15,7 МПа
  • Максимальная пропускная способность — 280 л/мин



Скачать: Картинка i-pdf.gif Дроссельный гидрораспределитель быстродействующего типа (Тип: Техническая документация, PDF формат)




Клапаны серии E

  • Серия Е объединяет клапаны, управляющие давлением, уровнем расхода и направлением потока жидкости в гидравлической системе пропорционально току, подаваемому на встроенные управляющие соленоиды от внешнего усилителя мощности
  • Используются для конструирования гидравлических систем, требующих высокой точности и безотказности в работе, а небольшие габариты клапанов позволяют экономить место для монтажа других элементов гидравлического контура
  • Пропорциональный клапан имеют возможность контролировать давление в гидравлических системах пропорционально току, подаваемому от усилителя мощности
  • Поддержание заданного уровня давления в гидравлической системе в течение продолжительного времени, и бесступенчатая регулировка давления может осуществляться одним клапаном

Предохранительный клапан с гидравлическим управлением EDG



  • Состоит из небольшого электромагнита постоянного тока и предохранительного клапана прямого действия
  • Используется как предохранительный клапан в гидравлических системах с небольшим уровнем расхода жидкости или как управляющий клапан, контролируя давление в контуре пропорционально подаваемому на соленоид току
  • Максимальное рабочее давление — 24,5 МПа
  • Максимальная пропускная способность — 2 л/мин



Скачать: Картинка i-pdf.gif Предохранительный клапан с гидравлическим управлением EDG (Тип: Техническая документация, PDF формат)




Предохранительный пропорциональный клапан EBG



  • Состоит из небольшого по размерам, но высокопроизводительного электрогидравлического предохранительного пропорционального клапана с гидравлическим управлением и специально разработанного малошумного предохранительного клапана
  • Контролирует давление в контуре пропорционально подаваемому на электромагнит току
  • Максимальное рабочее давление — 24,5 МПа
  • Максимальная пропускная способность — 400 л/мин



Скачать: Картинка i-pdf.gif Предохранительный пропорциональный клапан EBG (eng) (Тип: Техническая документация, PDF формат)




Редукционно-предохранительный клапан ERBG



  • Совмещает компактный, но высокоэффективный электрогидравлический предохранительный пропорциональный клапан с гидравлическим управлением и редукционный клапан с предохранительной функцией, которая обеспечивает высокую скорость реагирования для уменьшения давления даже при большом уровне нагрузки
  • Регулируют давление в гидравлическом контуре пропорционально току, подаваемому на электромагнит
  • Максимальное рабочее давление — 24,5 МПа
  • Максимальная пропускная способность — 400 л/мин



Скачать: Картинка i-pdf.gif Редукционно-предохранительный клапан ERBG (Тип: Техническая документация, PDF формат)




Дроссели (с обратным клапаном) EFG/EFCG



  • Имеют возможность контролировать уровень расхода в гидравлических системах пропорционально току, подаваемому от усилителя мощности на электромагнит
  • Обеспечивается дистанционное управление клапанами и поддержание заданного уровня расхода в гидравлической системе в течение продолжительного времени
  • Предусмотрена функция компенсации по давлению и температуре, позволяющая поддерживать заданный уровень расхода в системе, не зависящий от перепадов давления (нагрузки) и температуры жидкости (вязкости)
  • Используются в гидравлических системах, в которых пуск, остановка и изменение скорости работы исполнительных механизмов должно осуществляться без гидравлических ударов
  • Используются только совместно с усилителями мощности
  • Максимальное рабочее давление — 24,5 МПа
  • Максимальная пропускная способность — 550 л/мин



Скачать: Картинка i-pdf.gif Дроссели (с обратным клапаном) EFG/EFCG (Тип: Техническая документация, PDF формат)




Дроссельно-предохранительный клапан EFBG



  • Эффективно контролирует давление насоса, реагируя на малейшие изменения уровня давления
  • Может использоваться как энергосберегающий клапан для подачи исполнительным механизмам минимального уровня потока жидкости при минимальном давлении
  • Предусмотрена функция компенсации по температуре, позволяющая поддерживать заданный уровень расхода в системе, не зависящий от перепадов температуры жидкости (вязкости)
  • Максимальное рабочее давление — 24,5 МПа
  • Максимальная пропускная способность — 500 л/мин



Скачать: Картинка i-pdf.gif Дроссельно-предохранительные клапаны EFBG (Тип: Техническая документация, PDF формат)




Дроссельные гидрораспределители EDFHG



  • Двухуровневые дроссельные гидрораспределители, управляемые электрогидравлическим пропорциональным редукционным клапаном с двумя пропорциональными электромагнитами, контролируют уровень расхода и направление потока жидкости в гидравлической системе пропорционально току, подаваемому от усилителя на электромагниты
  • Объединение несколько функций в одном клапане позволяет, при использовании со специально разработанным усилителем мощности, упростить гидравлический контур и уменьшить стоимость гидравлической системы в целом
  • Максимальное рабочее давление — 24,5 МПа
  • Максимальная пропускная способность — 60 л/мин



Скачать: Картинка i-pdf.gif Дроссельные гидрораспределители EDFHG (Тип: Техническая документация, PDF формат)










Усилитель мощности для пропорционального электрогидравлического клапана



  • Разработан специально для использования с электрогидравлическим пропорциональным клапаном. Используется для преобразования и усиления электрических сигналов, подаваемых на управляющие пропорциональными клапанами электромагниты



Скачать: Картинка i-pdf.gif Усилитель мощности для пропорциональных электрогидравлических клапанов (Тип: Техническая документация, PDF формат)








Усилитель мощности для электрогидравлических пропорциональных клапанов



  • Разработан специально для использования с усилителем мощности для пропорциональных электрогидравлических клапанов
  • Используется для подачи командных электрических сигналов усилителю мощности, который преобразовывает и усиливает электрические сигналы перед отправкой на управляющие пропорциональными клапанами электромагниты
  • Сконструированы различные виды регуляторов от простейшего резистора, управляемого вращающейся ручкой, до многофункционального модулятора тока, генерирующего любые двухканальные аналоговые последовательности электрических сигналов



Скачать: Картинка i-pdf.gif Усилитель мощности для электрогидравлического пропорционального клапана (Тип: Техническая документация, PDF формат)
