Быстроразъемные соединения (БРС) Cupla серии Hi Cupla 200 для пневматических линий

Быстроразъемные соединения (БРС) Cupla серии Hi Cupla 200 для пневматических линий

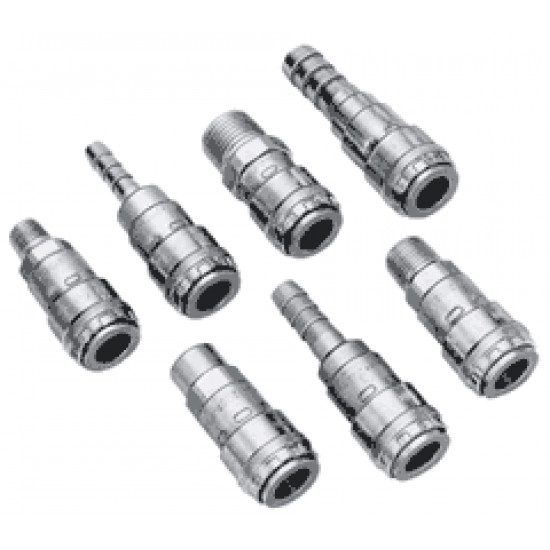

Быстроразъемные соединения (БРС) Cupla серии Hi Cupla 200


Быстроразъемные соединения серии Hi Cupla 200 обеспечивают герметичное соединения гнезда и штекера

Перейти в глоссарий
  • Рабочее давление: 1,0 МПа.
Структура клапанов
Перейти в глоссарий
  • Односторонний запорный клапан (со стороны гнезда)
Рабочая среда
Перейти в глоссарий
  • Воздух



Особенности

  • Быстроразъемные соединения общего назначения для подключения пневматического
    инструмента и оборудования к цеховым пневматическим сетям.

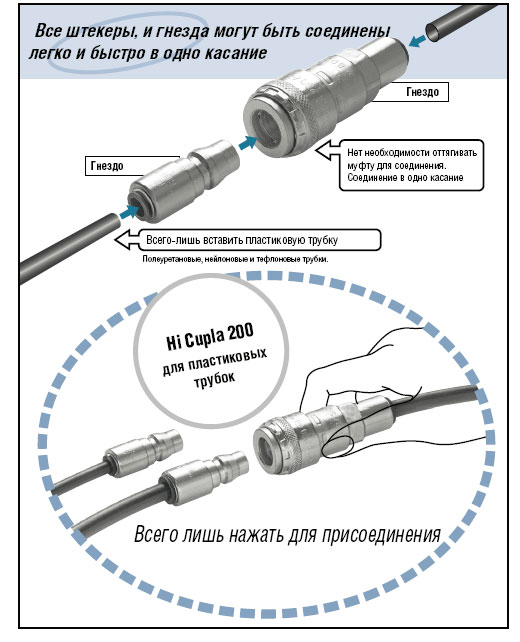

  • Соединение в одно движение. Быстрое, эффективно и легкое подключение
    штекера к гнезду.
  • Благодаря применению специальной конструкции клапана, обеспечивающей
    низкий уровень потери давления, удалось увеличить значение номинального
    расхода воздуха (по данным компании Nitto в сравнении с предыдущими
    моделями, значение номинального расхода увеличилось на 15%).
  • Применение системы торцового уплотнения для обеспечения высокой
    герметичности соединения:
  • Малое усилие при связи гнезда и штекера, что увеличивает эффективность
    соединения/разъединения,
  • Невозможность повреждения уплотнения из-за недостатка смазки или обработки.
  • Корпус быстроразъемных соединений (БРС) серии Hi Cupla 200 выполняется
    только из стали, поэтому данные БРС нельзя применять для передачи воды
    и гидравлического масла.



Варианты применения



Быстроразъемные соединения (БРС) Cupla серии используются для герметичного подключения пневматического инструмента к пневматическим линиям

Пневматический инструмент

Быстроразъемные соединения серии Hi Cupla 200 применяются для быстрого подключения и отключения линий пневматической сети

Пневматические трубопроводы








Спецификация







Материал корпуса
Хромированная сталь
1/4 (17,20*), 3/8 (30*), 1/2 (40*)
Рабочее давление, МПа (кг/см2)
1,0 (10)
1,5 (15)

* указан типоразмер штекера/гнезда. Доступны следующие типоразмеры: 17,20, 30, 40



Уплотнение



Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-5oС ~ +60oC
стандарт
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Максимальный момент затяжки на трубопроводе



Размер БРС
1/4
3/8
1/2
Момент затяжки, Нм (кг/см)
14 (143)
22 (224)
60 (612)
  • В таблице указаны рекомендуемые значения.

Взаимозаменяемость

  1. В качестве штекеров для быстроразъемных соединений (БРС) серии Hi Cupla 200 используются стандартные штекеры от быстроразъемных соединений серии Hi Cupla соответствующих типоразмеров (17, 20, 30 и 40)
  2. Быстроразъемные соединения серии Hi Cupla 200 взаимозаменяемы со всем моделями линейки Hi Cupla Series.

Минимальная площадь поперечного сечения пропускного канала БРС Cupla серии Hi Cupla, мм2

Гнездо
Штекер
17PH
20PH
30PH
40PH
20PM
30PM
40PM
20PF
30PF
40PF
200-17SH
16
16
16
16
16
16
16
16
16
16
200-20SH
16
20
20
20
20
20
20
20
20
20
200-30SH
16
20
41
41
41
41
41
41
41
41
200-40SH
16
20
41
41
41
41
41
41
41
41
200-20SM
16
20
41
41
41
41
41
41
41
41
200-30SM
16
20
41
41
41
41
41
41
41
41
200-40SM
16
20
41
41
41
41
41
41
41
41
200-20SF
16
20
41
41
41
41
41
41
41
41
200-30SF
16
20
41
41
41
41
41
41
41
41
200-40SF
16
20
41
41
41
41
41
41
41
41



минимальная площадь поперечного сечения в пропускном канале, посмотреть в глоссарии

Размеры и типы быстроразъемных соединений (БРС) серии Hi Cupla 200. Размеры гнезда (socket)



Гнездо быстроразъемного соединения (БРС) серии Hi Cupla 200, модели: 200-17SH, 200-20SH, 200-30SH, 200-40SH
Гнездо быстроразъемного соединения (БРС) серии Hi Cupla 200, модели: 200-17SM, 200-20SM, 200-30SM, 200-40SM
Габаритные размеры гнезда быстроразъемного соединений серии Hi Cupla 200, моделей: 200-17SH, 200-200SH, 200-30SH, 200-40SH
Габаритные размеры гнезда быстроразъемного соединений серии Hi Cupla 200, моделей: 200-20SM, 200-30SM, 200-40SM
Код гнезда
Размер РВД
Масса
Размеры, мм
Ls
A
T
Bs
200-17SH
1/4
86
77
27
7.2
4.5
200-20SH
1/4
90
77
27.5
9
5
200-30SH
3/8
92
79
32
11.3
7.5
200-40SH
1/2
104
79.5
32
15
10
Код гнезда
Размер фитинга
Масса
Размеры, мм
Ls
Hs
A
T
Bs
200-20SH
Rc1/4 (PT1/4)
89
60
шестигранник
19
13
R1/4
7.5
200-30SH
Rc3/8 (PT3/8)
91
60.5
шестигранник
19
13,5
R3/8
10
200-40SH
Rc1/2 (PT1/2)
102
56
шестигранник
24
16
R1/2
13







Гнездо быстроразъемного соединения (БРС) серии Hi Cupla 200, модели: 200-17SF, 200-20SF, 200-30SF
Примечание:
  • Шестигранник - профиль затяжной части шестигранный.
  • Rc - резьба коническая трубная внутренняя.
  • R - резьба наружная.



Запросить дополнительную информацию
Габаритные размеры гнезда быстроразъемного соединений серии Hi Cupla 200, моделей: 200-200SF, 200-30SF, 200-40SF

Код гнезда
Размер фитинга
Масса
Размеры, мм
Ls
Hs
A
T
200-20SF
R1/4 (PT1/4)
94
57.5
14.5
Rс1/4
7.5
200-30SF
R3/8 (PT3/8)
103
55.5
13
Rc3/8
10
200-40SF
R1/2 (PT1/2)
138
57.5
16
Rc1/2
13



Размеры и типы быстроразъемных соединений (для пластиковых трубок)

Штекер Гнездо
11

Штекер PC тип (для пластик. трубок)

Модель Размер Масса Размеры (мм)
Ls oBs

200-60SC

Внешн. диаметр 6мм

100

64

5

200-80SC

Внешн. диаметр 8мм

105

67.5

6.5

200-100SC

Внешн. диаметр 10мм

123

70.5

8.5

1

Гнездо SC тип (для пластик. трубок)

Код БРС Размеры
(дюймы)
Масса Размеры (мм)
Lp &oslash,Hp &oslash,Bp

60PC

Внешн. диаметр 6мм

25

37

14.5

4.5

80PC

Внешн. диаметр 8мм

30

41

16.5

6.5

100PC

Внешн. диаметр 10мм

43

45

19.5

7.5









Характеристики
Артикул Hi Cupla 200
Напишите ваш собственный отзыв
Вы пишете отзыв на:Быстроразъемные соединения (БРС) Cupla серии Hi Cupla 200 для пневматических линий
Ваша оценка
