Быстроразъемные соединения БРС серии HSP Cupla

Быстроразъемные соединения БРС серии HSP Cupla

Гидравлические БРС

Для давления от 14.0 до 20.6 МПа.

Прочный стальной корпус, защищает от ударов и вибрации, минимальная потеря давления. Для гидросистем с серьезными перепадами давления

двусторонний запорный клапан - двусторонний запорный клапан

гидравлическое масло - гидравлическое масло

- 20.6 МПа - 18.0 МПа - 14.0 МПа

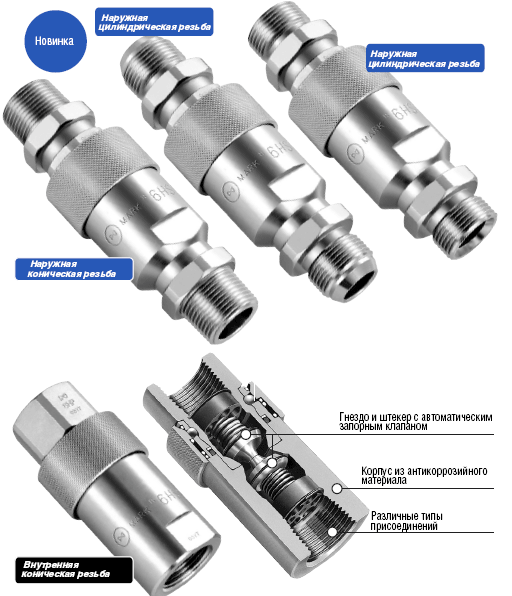

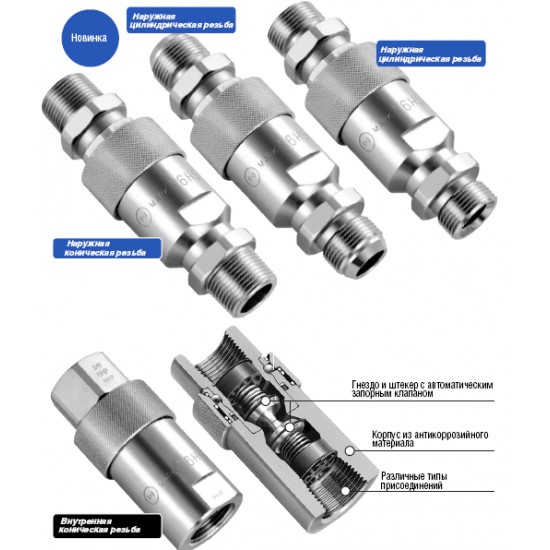

  • Корпус быстроразъемных соединений серии HSP Cupla выполнен из хром-молибденовой стали и благодаря этому БРС обладают противоударными свойствами и чрезвычайной износоустойчивостью
  • Конструкция БРС обеспечивает минимальные потери давления, что особенно важно для гидравлического оборудования с большим расходом
  • Минимальные потери гидр. жидкости обеспечиваются металлическим уплотнением и резиновым уплотнителем
  • HSP-DC Cupla применяются в литейных машинах
  • БРС серии HSP Cupla могут использоваться в гидросистемах, работающих с серьезными перепадами давления



Характеристики

Материал корпуса

Никелированная сталь

Размер БРС, дюйм

1/4 3/8 1/2 3/4 1

1 1/4 1 1/2

2

Рабочее давление, МПа

20.6

18.0

14.0

Максимальное давление, МПа

31.0

26.5

20.6

Материал уплотнения

Диапазон рабочих температур

Материал уплотнения

Международное обозначение

Рабочие температуры

Комплектация

Nitrile rubber

NBR (SG)

-20?C~+80?C

стандарт

Fluoro rubber FKM (X-100)

-20?C~+180?C

доп. заказ



  • NBR (nitrile butadiene rubber) бутадиен-нитрильный каучук

  • FKM фторэластомер (фтористый каучук)

  • EPDM этилен-пропиленовый каучук

  • Более подробно о применении уплотнений для различных сред
    можно посмотреть в таблице выбора уплотнений



Максимальный момент затяжки на трубопроводе Нм{кгсм}

Размер БРС

1/4

3/8

1/2

3/4

1

1 1/4

1 1/2

2

Момент затяжки

Внутр. резьбовое соединение

28 {286}

45 {459}

90 {918}

100 {1020}

180 {1836}

290 {2958}

350 {3570}

500 {5100}

Внешн. резьбовое соединение

28 {286}

45 {459}

90 {918}

100 {1020}

-

-

-

-

Параллельное
резьбовое соединение

25 {255}

35 {35}

60 {612}

120 {1224}

-

-

-

-

* Рекомендованные значения

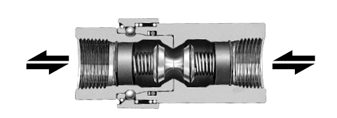

Направление потока:


Взаимозаменяемость:

Возможно соединение 4HSP c 6HSP или 10HSP с 12HSP.

Мин. площадь поперечного сечения (мм2)

Модель

2HSP

3HSP

4HSP

6HSP

66HSP

8HSP

10HSP

12HSP

16HSP

Мин площадь поперечного сечения

21

37

77

77

145

203

595

595

1084



Использование с вакуумом 1.3 x 10 -1 Па
Только штекерТолько гнездоПри соединенных штекере и гнезда

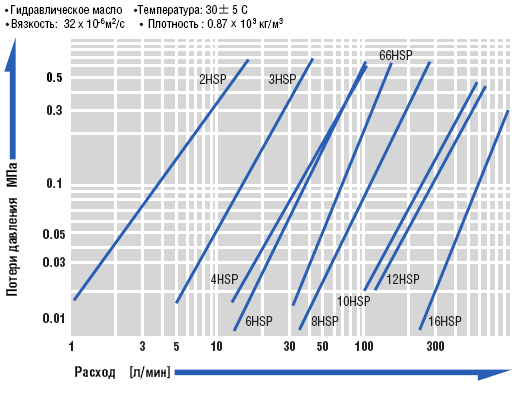

Характеристики потери давления:

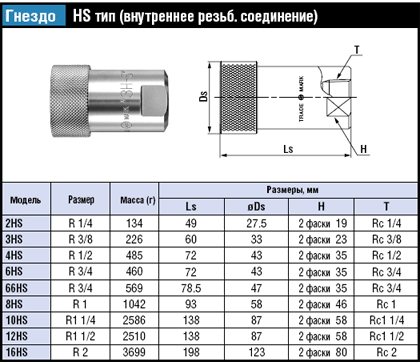

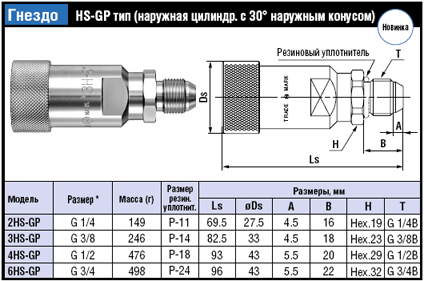

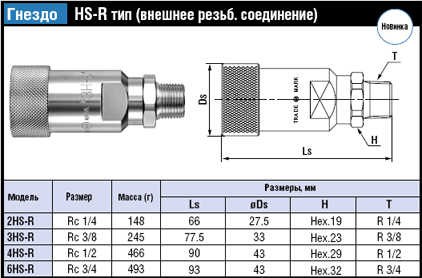

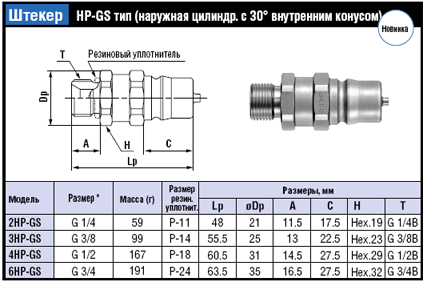

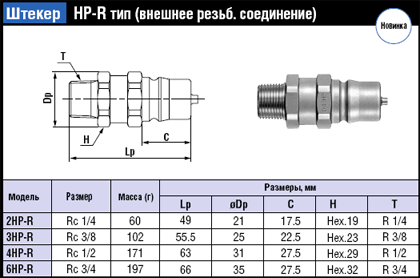

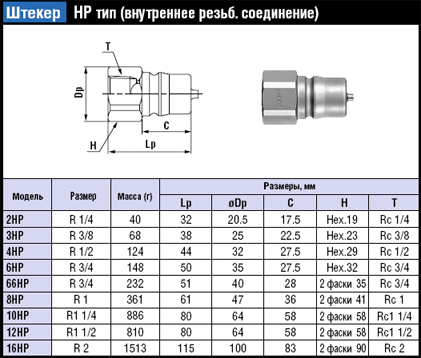

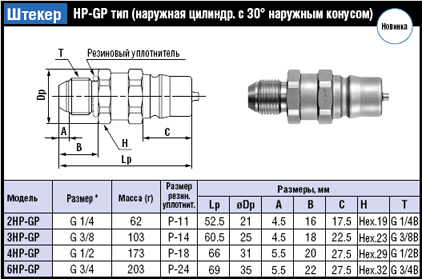

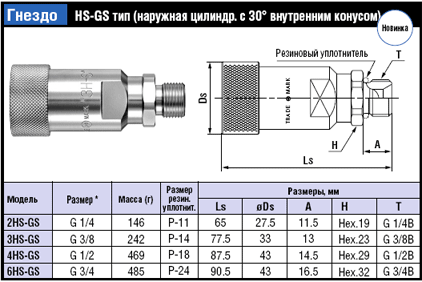

Размеры и типы быстроразъемных соединений
