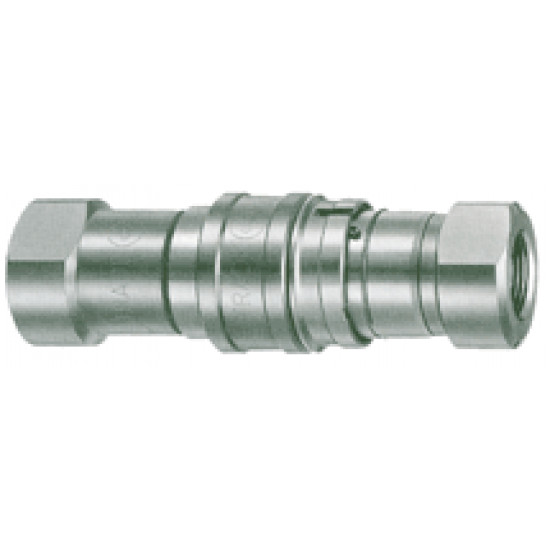

Быстроразъемные соединения БРС серии S210 Cupla

Быстроразъемные соединения БРС серии S210 Cupla
Быстроразъемные соединения Cupla, БРС серии S210 Cupla

Конструкция быстроразъемных соединений (БРС) Cupla серии S210 Cupla



  • рабочее давление: 20,6 МПа
  • структура клапана: двусторонний запорныйM
Рабочие среды:
  • Гидравлическое масло
  • Вода
  • Промышленный газ
  • Пар.

Особенности

  • Корпус БРС выполнен из нержавеющей стали обеспечивая наилучшую антикоррозийную защиту, что позволяет применять быстроразъемные соединения серии S210 Cupla в высоковлажных условиях окружающей среды
  • Благодаря эксклюзивному внутреннему уплотнительному механизму появляется возможность использования БРС серии S210 Cupla в системах с давлением в 20,6 МПа
  • Наличие блокировочного замка делает соединение максимально надежным, вне зависимости от условий эксплуатации БРС
  • И гнездо, и штекер БРС Cupla серии S210 Cupla имеют встроенные автоматические запорные клапаны, которые при разъединении предотвращают отток жидкости, а сама процедура разъединения (соединения) производится легко и быстро в одно движение

Спецификация

Материал корпуса
Нержавеющая сталь (SUS 304)
1/4, 3/8, 1/2, 3/4, 1
20,6 (210)
31,0 (316)

Варианты применения

Быстроразъемные соединения (БРС) Cupla серии S210 Cupla применяются в высоковлажных условиях окружающей среды, например на океанических нефтяных разработках
Океанические нефтяные разработки

Уплотнение

Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-20oС ~ +80oC
стандарт
FKM
X-100
-20oС ~ +80oC
под заказ
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук
  • FKM - фторэластомер (фтористый каучук)
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Максимальный момент затяжки на трубопроводе

S210-2SP
S210-3SP
S210-4SP
S210-6SP
S210-8SP
Размер БРС
1/4
3/8
1/2
3/4
1
Момент затяжки, Нм (kgf/cm)
28 (286)
35 (459)
70 (918)
100 (1020)
180 (1836)
  • В таблице указаны рекомендуемые значения

Минимальная площадь поперечного сечения пропускного канала БРС Cupla

Код БРС
S210-2SP
S210-3SP
S210-4SP
S210-6SP
S210-8SP
Размер БРС
1/4
3/8
1/2
3/4
1
Площадь, мм2
26
47
84
153
233
  • минимальная площадь поперечного сечения в пропускном канале, посмотреть в глоссарии
  • БРС серии HSP Cupla в замкнутом виде (штекер подключен к гнезду) пригодны для вакуумного соединения при давлении 1,3х10-1 Па

Размеры быстроразъемных соединений (БРС) серии HSP Cupla

Штекер
Быстроразъемные соединения Cupla серии S210 Cupla, габаритные размеры штекера (plug)
Быстроразъемные соединения (БРС) Cupla серии S210 Cupla, штекер (plug)



Код штекера
Масса, г
Размеры штекера в мм
Lp
C
Hp
T
S210-2P
75
50,5
20
Фаска 19 x 22
Rс1/4
S210-3P
131
59
24
Фаска 24 x 28
Rс3/8
S210-4P
242
70,5
28
Фаска 30 x 35
Rс1/2
S210-6P
452
81,5
35,5
Фаска 38 x 44
Rс3/4
S210-8P
935
100
47,5
Фаска 50 x 58
Rс1
Гнездо

Быстроразъемные соединения Cupla серии S210 Cupla, габаритные размеры гнезда (socket)

Быстроразъемные соединения Cupla серии S210 Cupla, гнездо (socket)



Код гнезда
Масса, г
Размеры гнезда, мм
Ls
D
Hs
T
S210-2S
130
59
27
Фаска 19 х 22
Rс1/4
S210-3S
220
68,5
32
Фаска 24 х 28
Rс3/8
S210-4S
395
81
39,7
Фаска 30 х 35
Rс1/2
S210-6S
680
97,5
48
Фаска 38 х 44
Rс3/4
S210-8S
1365
118
62
Фаска 50 х 58
Rс1
Примечание:
  • Фаска - профиль затяжной части БРС круглый с вырезами (фасками) под ключ
  • 19 х 22: 19 - размер под ключ, 22 - внешний диаметр затяжной части БРС
  • Rc - резьба коническая трубная внутренняя
