БРС Mini Cupla

БРС Mini Cupla

- односторонний клапан со стороны гнезда

- кислород, горючие газы

- 0.7 МПа

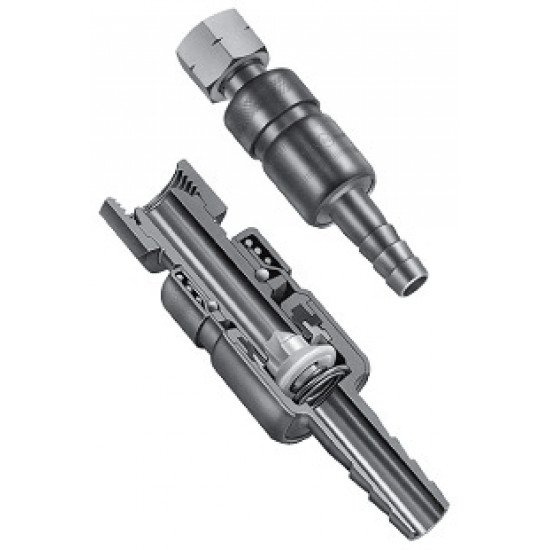

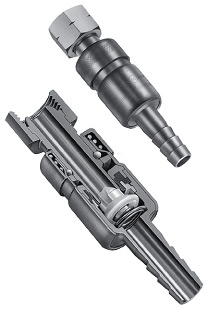

  • БРС общего назначения для газовой сварки
  • Присоединение в одно касание
  • Сдвоенное манжетное уплотнение для большей безопасности
  • Кислородные брс и брс для горючих газов имеют разные размеры присоединений для большей безопасности
  • Различные типы присоединений специально для сварочного оборудования
  • Взаимозаменяемы с Mini Cupla Super
  • Line Cupla Mini позволяет производить разветвление пневматической линии на три потока
Характеристики
Материал корпуса

латунь

Размер (дюимы) 1/4, 5/16, 3/8
Рабочее давление, МПа (кг/см2) 0.7 (7)
Максимальное давление, МПа (кг/см2) 1.0 (10)
Материал уплотнения, диапазон рабочих температур
Международное обозначение Обозначение Cupla Рабочие температуры Комплектация

NBR

SG

-20С ~ +80C

стандарт

  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук

  • Более подробно о применении уплотнений для различных сред
    можно посмотреть в таблице выбора уплотнений

Максимальный момент затяжки* на трубопроводе Н*м
Код БРС 22PF, 25PF, 33PF 22PFB, 33PFB 22SF, 33SF 22SM 33SM

Момент затяжки

12

12

12

9

11

* Рекомендованные значения

Направление потока:


Взаимозаменяемость:

Во избежание неверного подключения БРС для кислорода (1/4 и 5/16) не могут быть подключены к БРС для горюч. газов (5/16 и 3/8). При этом, штекеры и гнезда, предназначенные для кислорода (как и для газов), полностью взаимозаменяемы между собой.

Также БРС Mini Cupla взаимозаменяемы с Mini Cupla Super

Минимальная площадь сечения (мм)
Код БРС 22SP, 25SP 33SP, 35SP

Минимальная площадь сечения

20

44

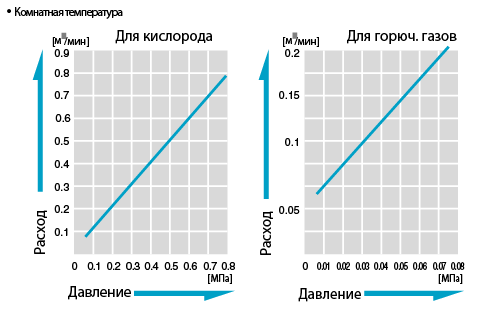

Уровень давления :


Штекер


Для подсоединения рукава (PH)
Применение Код Размер
рукава
Масса (г) Размеры (мм)
Lp C A ø,Hp ø,T ø,Bp

Для кислорода

22PH

1/4

16

55

23.5

28

11

7.8

5

25PH 5/16 19 9

Для горюч. газов

33PH

3/8

22

57

25.5

28

14

10.5

7.5

35PH 5/16 20 9 6

Гнездо


Для подсоединения рукава (SH)
Применение Код Размер
рукава
Масса (г) Размеры (мм)
Ls ø,D A ø,T ø,Bs

Для кислорода

22SH

1/4

52

64

19.8

29

7.8

5

25SH 5/16 55 9

Для горюч. газов

33SH

3/8

69

65

22.6

29

10.5

7.5

35SH 5/16 67 9 6

Для подсоединения рукава (PF)
Применение Код Используется Масса (г) Размеры (мм)
Lp C A ø,Hp ø,T ø,Bp

Для кислорода

22PF

Для
кислорода

31

43

23.5

11

Hex. 19

M16 x 1.5

5

25PF 26 43.5 10 Hex. 17 W12.5

Для

горюч. газов

33PF

Для
режущих
газов

36

44.5

25.5

11

Hex. 19

M16 x 1.5 лев.

7.5


Для подсоединения рукава (PF)
Применение Код Используется Масса (г) Размеры (мм)
Ls ø,D A ø,T ø,Bp Hs

Для
кислорода

22SF

Для
кислорода

80

52

19.8

11

M16 x 1.5

5

Hex. 19

Для
горюч. газов

33SF

Для
режущих
газов

96

54

22.6

11

M16 x 1.5 лев.

5

Hex. 19

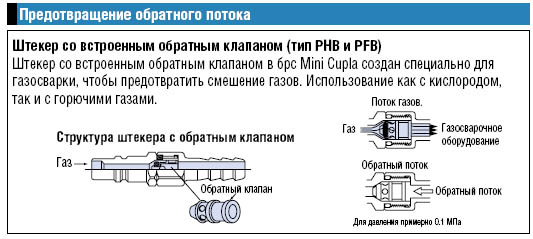

С запорным клапаном (PHB)
Применение Код Размер
рукава
Масса (г) Размеры (мм)
Lp C A ø,Hp ø,T ø,Bp

Для кислорода

22PHB

1/4

31

69.6

23.5

28

Hex. 14

7.8

5

25PHB 5/16 34 9

Для горюч. газов

33PHB

3/8

41

70.6

25.5

28

Hex. 14

10.5

7

35PHB 5/16 39 9 5

Для подсопапвпединения рукава (PF)
Применение Код Размер
рукава
Масса (г) Размеры (мм)
Ls ø,D A ø,T ø,Bp Hs

Для
кислорода

22SM

Rc1/4
(PT1/4)

51

52

19.8

11

Rc1/4
(PT1/4)

7.5

12 x ø,14

Для
горюч. газов

33SM

Rc3/4
(PT3/8)

77

54

22.6

11

Rc3/4
(PT3/8)

10

14 x ø,17


С запорным клапаном (PFB)
Применение Код Используется Масса (г) Размеры (мм)
Lp C A Hp T ø,Bp

Для
кислорода

22PFB

Для
кислорода

36

48.5

23.5

11

Hex 19

M16 x 1.5

5

Для
горюч. газов

33PFB

Для
режущих
газов

41

48.5

25.5

10.5

Hex 19

M16 x 1.5 лев.

7.5

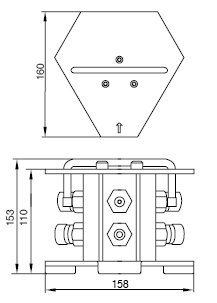

Line Cupla Mini LM-32 (для разветвления на три потока)
Применение Для кислорода Для горюч. газов

Поддерживаемые линии

Для кислорода,
1/4

Для горюч. газов,
3/8

Газоотвод

22SM

33SM

Дополнительно
(штекер
с запорн. клапаном)
22PHB 33PHB

Для соединения с внутренней резьбой (PMT)
Применение Код Размер Масса (г) Размеры (мм)
Lp C A Hp T ø,Bp

Для
кислорода

22PMT

Rc1/8
(PT1/8)

22

43.5

24

11

Hex 14

Rc1/8
(PT1/8)

5

33PMT

Rc1/4
(PT1/4)

27

45

24

14

Hex 14

Rc1/4
(PT1/4)

5
