Корончатые сверла по металлу

Корончатые сверла по металлу

Корончатые сверла по металлу производства компании NITTO KOHKI (Япония).

Сверла NITTO KOHKI значительно превосходят по своим характеристикам спиральные сверла.

Модельный ряд корончатых сверл

Модельный ряд корончатых сверл Nitto Kohki включает как модели из быстрорежущей стали так и модели с твердосплавными наконечниками.

Модели корончатых сверл Nitto Kohki



БЫСТРОРЕЗ

В одно касание / 25L

БЫСТРОРЕЗ

В одно касание / 50L

ТВЕРДОСПЛАВ

В одно касание / 25,35,50L

ТВЕРДОСПЛАВ

В одно касание / 50LЦW)

ТВЕРДОСПЛАВ

В одно касание / 75L

ТВЕРДОСПЛАВ

Side lock Тип / 75L









65 мм

(12 - 19.5 диам.)

58 мм

(20 - 52 диам.)









86 мм









65 мм(25L)

73 мм(35L)

95 мм(12 - 17 × 50L)

90 мм(17.5 - 65 × 50L)

Для пакетного с ерления.





90 мм









117 мм











156 мм







Режущая способность



Диаметр отверстия, мм

25L : Ø12 - 52

-

25L : Ø12 - 17

-

-

-

-

-

35L : Ø17.5 - 40

-

-

-

-

50L : Ø12 - 52

50L : Ø12 - 65

50L(W): Ø18,22,24 - 26.5,

28,32, and 35

75L : Ø17.5 - 55

75L : Ø50 - 100

-

-

-

-

-



Толщина пластины, мм

25L : 25

-

25L : 25

-

-

-

-

-

35L : 35

-

-

-

-

50L : 50

50L : 50

50L(W) : 50

-

-

-

-

-

-

75L : 75

75L : 75

Скорость подачи                                мм/об.

0.02 - 0.1

Скорость вращения                                м/мин

15 - 35 (низкоугл. сталь)

35 - 50 (низкоугл. сталь)

Корончатое сверло эффективнее спирального

  • Сверление отверстия производится только по контуру отверстия.
  • Поэтому корончатое сверло использует 95% приводного усилия, в отличие от спирального, использующего только 25% усилия.
  • Корончатое сверление позволяет существенно снизить время сверления и затрачиваемые усилия.
  • Не требуется предварительного засверливания, центровка происходит с помощью выталкивающего штифта.
  • Отверстия получаются чистые и ровные, без задиров и заусенцев.
  • Возможно сверление отверстий внахлест, на краю обрабатываемой детали и сверление отверстий в многослойных сэндвич-конструкциях.

Держатели для корончатых сверл

Отверстие не требуют дополнительной обработки

  • Направляющий штифт позволяет быстро наметить середину отверстия и автоматически удаляет высверленный кусок металла..
  • Опционно поставляются переходники с конусом Морзе № 2-4
  • Фильтр лубрикатор (PN ТВ00350) поставляется в качестве дополнительной опции, его использование обеспечивает бесперебойную и регулируемую подачу смазочной жидкости в место сверления

Конус Морзе No.

Модель

Сверло

Диаметр сверла

Направл.

штифт

Аксессуар

No.2

ВНМ-02035 ТВ00390

163 мм

НВ0-25L

12 - 17

TK01167

Опция

17.5 - 35

TJ12696

JВ0-35L

17.5 - 35

TJ15859

Стандарт

No.3

ВНМ-03050 ТВ00392

182 мм

НВ0-25L

12 - 17

TK01167

Опция

17.5 - 52

TJ12696

НВ0-50L

12 - 18

TK01166

19 - 52

TK00802

TJ16019

JВ0-35L

17.5 - 40

TJ15859

Стандарт

JВ0-50L

17.5 - 65

TJ16019

Опция

JВ0-50L(W)

18 - 35

ВНМ-13075 ТВ00352

248 мм

JВS-75L

50 - 100

TA9A207

Стандарт

No.4

ВНМ-14075 ТВ00354

232 мм

Уникальная система крепления корончатого сверла NITTO One-touch

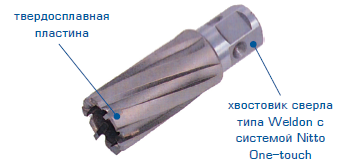

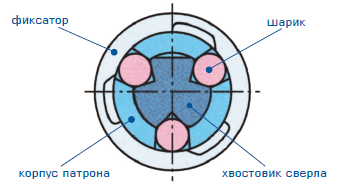

Корончатое сверло с хвостовиком типа Weldon (NITTO ONE-TOUCH) Схематичное устройство системы крепления корончатого сверла NITTO в одно касание
  • Корончатые сверла NITTO обладают уникальной системой крепления — «в одно касание». Эта система была специально спроектирована для быстрой замены сверла без использования какого-либо инструмента, благодаря чему значительно уменьшается общее время сверления отверстий. Данные корончатые сверла используются на магнитных сверлильных станках компании NITTO.
  • Система крепления сверл NITTO создает самоцентрирующийся эффект во время сверления, что вдвое продлевает срок эксплуатации сверла.

  • Корончатые сверла NITTO также используются на станках других производителей имеющих крепление сверла с хвостовиком типа Weldon.

Схема сверления корончатым сверлом

  • Направляющий штифт устанавливается на отметке.
  • С помощью ручки или в автоматическом режиме (для магнитного сверлильного станка NITTO WA-5000) начинается подача сверла.
  • Происходит сверление отверстия.
  • Направляющий штифт выталкивает кусок металла.

В чем преимущество корончатых сверл Nitto Kohki

Это оригинальные сверла произведенные в Японии по японским промышленным стандартам качества. Ресурс такого сверла в несколько раз выше аналогичных моделей китайского и тайваньского производства. Кроме того компанией Nitto Kohki рекомендуется применение именно оригинальных корончатых сверл для продления ресурса магнитных сверлильных станков.

Применение корончатого сверла

  • Обычное сверление отверстия.
  • Сверление отверстий внахлест.
  • Сверление отверстий на краю детали.
