Гидравлические БРС соединения

БРС для гидравлического масла или жидкости в качестве рабочей среды.

Быстроразъёмные соединения для гидравлики чаще всего производятся из стали. Размер резьб варьируется от ¼ до 2 дюймов в зависимости от рабочего давления. БРС не нуждаются в специальных условиях установки.

Для подбора гидравлических БРС нужно определиться в каких условиях они будут эксплуатироваться: рабочая температура от -40 до +180 °C и давление до 2000  бар.

Почему вам стоит обратиться именно к нам за гидравлическими БРС?

  1. Мы официальный дилер всемирно известного японского бренда Nitto Kohki и БРС CUPLA, что гарантирует высокое качество, имеем налаженные каналы поставки. Для вас это будет выгодное предложение.
  2. Широкий ассортимент гидравлических БРС. Кроме этого помимо БРС мы также занимаемся гидравлическим инструментом и оборудованием, что позволяет быть экспертами и в других смежных сегментах рынка.
  3. Сервис и качество обслуживание на высоком уровне. Наши эксперты по БРС всегда готовый подсказать какое оборудование наилучшим образом будет встроено в ваш проект.
  4. Работаем с 2004 года.
  5. Доставляем ТК по РФ и СНГ.

Большинство серий БРС успешно применяются нашими клиентами на промышленных предприятиях России и СНГ. БРС Cupla надежны и удобны в эксплуатации. Простое подключение БРС. Не требуется дополнительного специального инструмента, сварки или какого-либо ещё дополнительного приспособления.

Заказывайте гидравлические БРС у нас, и вы останетесь довольны их качеством, надежностью, сроком службы и производительностью!

Модель: 210-2S SCM SG
Быстроразъемное соединение серии 210 Cupla гнездо 210-2S SCM SG..
0р.
Модель: 210-3S SCM SG
Быстроразъемное соединение серии 210 Cupla гнездо 210-3S SCM SG..
0р.
Модель: 210-4S SCM SG
Быстроразъемное соединение серии 210 Cupla гнездо 210-4S SCM SG..
0р.
Модель: 210-6S SCM SG
Быстроразъемное соединение серии 210 Cupla гнездо 210-6S SCM SG..
0р.
Модель: 210-8S SCM SG
Быстроразъемное соединение серии 210 Cupla гнездо 210-8S SCM SG..
0р.
Модель: 210-2P SCM SG
Быстроразъемное соединение серии 210 Cupla штекер 210-2P SCM SG..
0р.
Модель: 210-3P SCM SG
Быстроразъемное соединение серии 210 Cupla штекер 210-3P SCM SG..
0р.
Модель: 210-4P SCM SG
Быстроразъемное соединение серии 210 Cupla штекер 210-4P SCM SG..
0р.
Модель: 210-6P SCM SG
Быстроразъемное соединение серии 210 Cupla штекер 210-6P SCM SG..
0р.
Модель: 210-8P SCM SG
Быстроразъемное соединение серии 210 Cupla штекер 210-8P SCM SG..
0р.
Модель: 280-2S SCM SG
Быстроразъемное соединение серии 280 Cupla гнездо 280-2S SCM SG..
0р.
Модель: 280-3S SCM SG
Быстроразъемное соединение серии 280 Cupla гнездо 280-3S SCM SG..
0р.
Показано с 1 по 12 из 40 (всего 4 страниц)

БРС для широкого диапазона и быстрых перепадов давления в гидравлических системах (для оборудования для литья под давлением).



- двусторонний запорный клапан

- 35 МПа

- гидравлическое масло

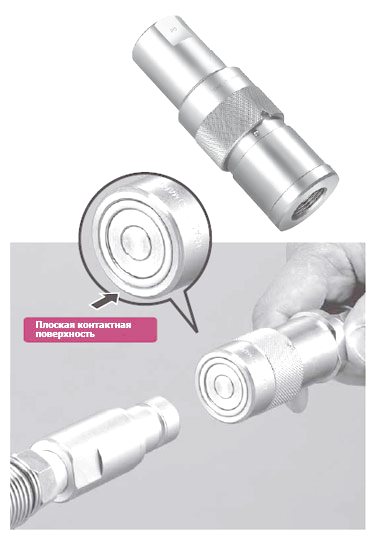

  • Плоская контактная поверхность вдвое уменьшает утечки при рассоединении
  • Быстроразъемные соединения серии Flat Face Cupla благодаря плоской контактной
    поверхности менее подверженя загрязнению
  • Применяется для широкого диапазона и быстрых перепадов давления, например
    для оборудования для литья под давлением
  • Специальный рычажный механизм для предотвращения неожиданного разъединения
  • Безвоздушный дизайн клапана уменьшает количество попадаемого воздуха при разъединении. Расход Объем потока при этом увеличился на 25- 60% по сравнению с БРС Cupla для гидравлических линий
  • И гнездо, и штекер БРС Cupla серии 450B Cupla имеют встроенные автоматические запорные клапаны, которые при разъединении предотвращают потери жидкости, а сама процедура разъединения соединения) производится легко и быстро в одно движение
Характеристики
Материал корпуса

Специальная сталь (никелированная)

Размер (дюймы) 3/8, 1/2, 3/4, 1
Рабочее давление, МПа (кг/см 2 ) 35 (357)
Максимальное давление, МПа (кг/см 2 ) 52.5 (536)
Направление потока



Материал уплотнения, диапазон рабочих температур
Международное обозначение Обозначение Cupla Рабочие температуры Комплектация

нитриловый каучук

NBR (SG) -20С ~ +80C Доп. заказ
флуорорезина FKM (X-100) -20C~+180C стандартн.
Минимальная площадь сечения (мм)
Код БРС F35-3 F35-4 F35-6 F35-8

Минимальная площадь сечения

32.2

78.5

149.6

227.0

* Рекомендованные значения

Использование с вакуумом:

Возможно использование с вакуумом до 1.3Па при соединенных БРС

Объем воздуха, попадаемого при соединении штекера и гнезда (мл)
Код БРС F35-3 F35-4 F35-6 F35-8

Объем воздуха

0.01

0.04

0.08

0.1

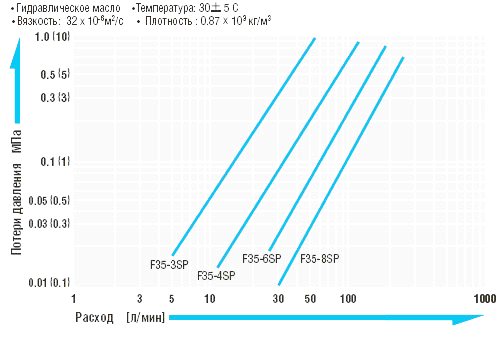

Уровень давления :




Штекер БРС

штекер гидравлические брс
Код Размер
рукава
Масса (г) Размеры (мм)
Lp C Hp T
F35-3P R3/8 190 67.5 24 Rc 3/8
F35-4P R1/2 290 78 28.5 Rc 1/2
F35-6P R3/4 460 84.5 31 Rc 3/4
F35-8P R1 1000 108 39 Rc 1

Гнездо БРС

гнездо гидравлические брс
Код Размер
рукава
Масса (г) Размеры (мм)
Hs (waf) T
F35-3S R3/8 320 70 34 Rc 1/2
F35-4S R1/2 490 78 41 Rc 1/2
F35-6S R3/4 815 85 49 Rc 3/4
F35-8S R1 1520 104 63 Rc 1

Варианты применения:

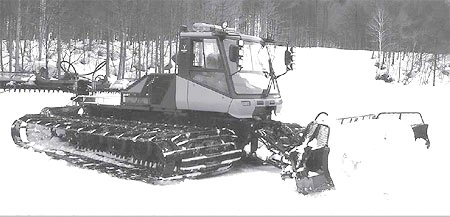

Пример применения гидравлических БРС на ратраке
