БРС Mini Cupla Super

В наличии
Артикул
Mini Cupla Super

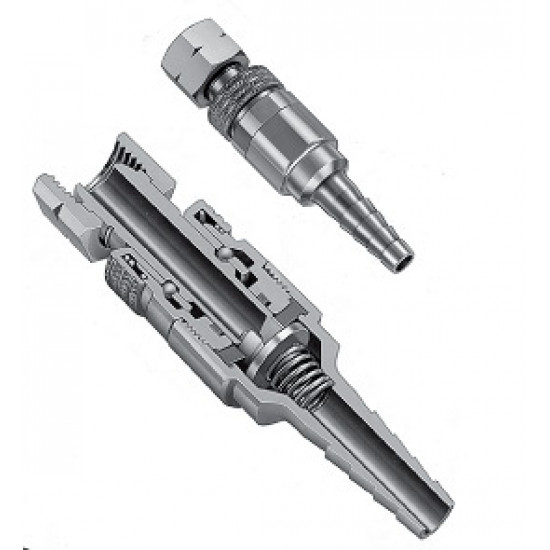

БРС Mini Cupla Super

- односторонний клапан со стороны гнезда

- кислород, горючие газы

- 0.7 МПа



  • Специально для газовой сварки
  • Все соединения производятся в одно касание
  • Хромированный корпус для лучшей антикоррозийной устойчивости
  • термообработка штекера для высокой прочности и надежности
  • Кислород и горючие газы имеют разные присоединительные размеры
  • Хромированные брс для кислорода, омедненные для горюч, газов
  • Различные типы присоединений и типоразмеров для любого применения со сварочным оборудованием
  • Взаимозаменяемы с Mini Cupla



Характеристики
Материал корпуса

Штекер: сталь (хромированное покрытие)
Гнездо: латунь (хромированное покрытие)

Размер (дюймы) 1/4, 5/16, 3/8
Рабочее давление, МПа (кг/см2) 0.7 (7)
Максимальное давление, МПа (кг/см2) 1.0 (10)


Материал уплотнения, диапазон рабочих температур
Международное обозначение Обозначение Cupla Рабочие температуры Комплектация

NBR

SG

-20С ~ +80C

стандарт

  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук

  • Более подробно о применении уплотнений для различных сред
    можно посмотреть в таблице выбора уплотнений



Максимальный момент затяжки* на трубопроводе Н*м
Код БРС S22PF, S25SF, S33PF, S33SF S22SM S33SM

Момент затяжки

12

9

11

* Рекомендованные значения



Направление потока:


Взаимозаменяемость:

Во избежание неверного подключения БРС для кислорода (1/4 и 5/16) не могут быть подключены к БРС для горюч. газов (5/16 и 3/8). При этом, штекеры и гнезда, предназначенные для кислорода (как и для газов), полностью взаимозаменяемы между собой.

Также БРС Mini Cupla Super взаимозаменяемы с Mini Cupla



Минимальная площадь сечения (мм)
Код БРС S22SP S33SP

Минимальная площадь сечения

16

28

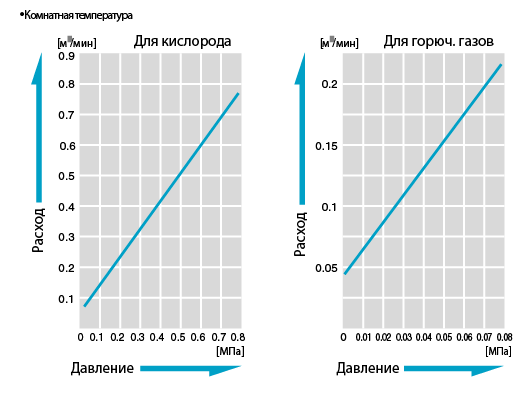

Уровень давления :


Штекер

Гнездо


Для подсоединения рукава (PH)
Применение Код Размер
рукава
Масса (г) Размеры (мм)
Lp C A &oslash,Hp &oslash,T &oslash,J &oslash,Bp

Для кислорода

S22PH

1/4, 5/16

17

58

23.5

30

11

6.7

9.5

4.5

Для горюч. газов

S33PH

5/16, 3/8

22

59.5

25.5

30

14

7.5

11

6

Для горюч. газов

S32PH

1/4, 5/16

20

59.5

25.5

30

14

6.2

9

4.5


Для подсоединения рукава (SH)
Применение Код Размер
рукава
Масса (г) Размеры (мм)
Ls &oslash,D A &oslash,T &oslash,J &oslash,Bs

Для кислорода

S22SH

1/4, 5/16

50

64.5

19.5

30

6.7

9.5

4.5

Для горюч. газов

S33SH

5/16, 3/8

73

68.5

22

30

7.5

11

6

Для горюч. газов

S32SH

1/4, 5/16

74

72.5

22

30

6.2

9

4.5


Для подсоединения рукава малого диаметра (PH)
Применение Код Размер
рукава
Масса (г) Размеры (мм)
Lp C A &oslash,Hp &oslash,Bp &oslash,T

Для кислорода

S225PH

&oslash,5

12

49

23.5

21

11

3.2

6

Для горюч. газов

S335PH

&oslash,5

15

50.5

25.5

21

14

3.2

6


Для подсоединения рукава малого диаметра(SH)
Применение Код Размер
рукава
Масса (г) Размеры (мм)
Ls &oslash,D A &oslash,Bs &oslash,T

Для кислорода

S225SH

&oslash,5

54

62.5

20

21

3.2

6

Для горюч. газов

S335SH

&oslash,5

65

63

20

21

3.2

6


Внутренняя резьба, подсоединение газовой горелки (PF)
Применение Код Применение Масса (г) Размеры (мм)
Ls С Hp T &oslash,Bp

Для кислорода

S22PF

для кислорода

35

43

23.5

Hex 19

M16 x 1.5

5

Для горюч. газов

S33PF

для режущих
газов

32

44.5

25.5

Hex 19

M16 x 1.5 лев.

7.5


Внутренняя резьба (SF)
Применение Код Применение Масса (г) Размеры (мм)
Ls &oslash,D T Hs

Для кислорода

S22SF

для кислорода

74

52.5

19.5

M16 x 1.5

Hex 19

Для горюч. газов

S33SF

для режущих
газов

97

58

22

M16 x 1.5 лев.

Hex 19

Для кислорода

S23SF

для кислорода

82

54.5

19.5

BS 3/8

Hex 21

Для горюч. газов

S33SF

для режущих
газов

88

59.5

22

BS 3/8 лев.

Hex 21


Внутренняя резьба, с обратным клапаном (PFB)
Применение Код Размер
рукава
Масса (г) Размеры (мм)
Lp C A Hp &oslash,T &oslash,Bp

Для кислорода

S23PFB-2

для кислорода

48

51

23.5

13

Hex 21

BS 3/8

4.5

Для горюч. газов

S33PFB-2

для режущих
газов

52

50.5

25.5

21

Hex 21

BS 3/8 лев.

4.5


Наружная резьба (SM)
Применение Код Применение Масса (г) Размеры (мм)
Ls &oslash,D T Hs

Для кислорода

S22SM

Rc1/4 (PT1/4)

58

48.5

19.5

Hex 18

R1/4

Для горюч. газов

S33SM

Rc3/8 (PT3/8)

85

52.5

22

Hex 21

R3/8


Для подсоединения гибкой муфты, рукава малого диаметра (PN)
Применение Код Размер Масса (г) Размеры (мм)
Lp C H1 H2 &oslash,Bp

Для
кислорода

S22PN

для рукава
&oslash,5 х &oslash,11

54

53.5

23.5

Hex 17

Hex 19

5

Для горюч. газов

S33PN

для рукава
&oslash,5 х &oslash,11

57

54.5

25.5

Hex 17

Hex 19

7.5


Для подсоединения гибкой муфты, рукава малого диаметра (SN)
Применение Код Применение Масса (г) Размеры (мм)
Ls &oslash,D H1 H2

Для кислорода

S22SM

для рукава
&oslash,5 х &oslash,11

74

52

19.5

Hex 17

Hex 19

Для горюч. газов

S33SM

для рукава
&oslash,5 х &oslash,11

91

57.5

22

Hex 21

Hex 19



Характеристики
Артикул Mini Cupla Super
