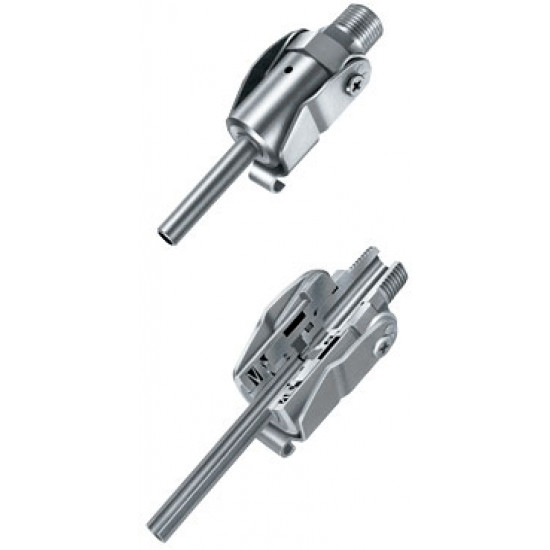

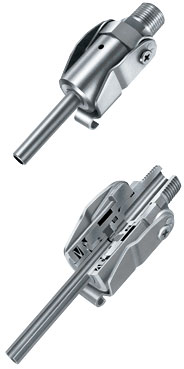

БРС PCV Pipe Cupla для инертных газов и вакуума

БРС PCV Pipe Cupla для инертных газов и вакуума

нет запорного клапана - без клапана

для инертных газов и вакуума - для инертных газов и вакуума

Вода - вода

воздух - воздух

промышленные газы - промышленные газы

- 4,5 МПа



  • БРС для медных труб
  • Двойное уплотнение для использования с вакуумом давлением 1.3x101 Па.
  • Фиксирует медные трубки напрямую, без лишней сварки или развальцовки
  • Используется с вакуумом 1.3x10 Па (в соединенном состоянии)
  • Выбор из трех уплотнительных материалов для использования в системах охлаждения промышленных линий. Большое количество моделей и различных типоконфигураций
  • Двойное уплотнение и специальный рычаг-фиксатор





Характеристики
Код продукта

PCV-400

PCV-470

PCV-500

PCV-600

PCV-630

PCV-800

PCV-950

PCV-1000

PCV-1270

PCV-1590

Размер штуцера

ø,4.0

ø,4.76 (3/16)

ø,5.0

ø,6.0

ø,6.35 (1/4)

ø,8.0 (5/16)

ø,9.52 (3/8)

ø,10.0

ø,12.7 (1/2)

ø,15.88 (5/8)

Материал корпуса

Латунь

Рабочее давление, МПа (кг/см2) 3.0 (31) 2.0 (20)
Максимальное давление, МПа (кг/см2) 4.5 (46) 3.2 (33)


Материал уплотнения, диапазон рабочих температур
Международное обозначение Обозначение Cupla Рабочие температуры Комплектация

Хлоропреновый каучук (CR)

X-306

-20С ~ +80C

стандарт

C308

-20С ~ +80C

стандарт

фторэластомер (FKM)

X-100

-20С ~ +180C

стандарт

H-NBR

H708

-20С ~ +80C

стандарт

  • H-NBR гидрогенизированный бутадиен-нитрильный каучук

  • Более подробно о применении уплотнений для различных сред
    можно посмотреть в таблице выбора уплотнений



Максимальный момент затяжки* на трубопроводе Н*м (кг/см)>,
Размер 1/4 3/8

Момент
затяжки

Латунь

12 (122)

20 (204)

* Рекомендованные значения



Направление потока:


Взаимозаменяемость:

Различные размеры БРС не являются взаимозаменяемыми

* Взаимозаменяемы с БРС SP Cupla с учетом пропускной способности БРС.



Минимальная площадь сечения (мм)

Код БРС

PCV-400

PCV-470

PCV-500

PCV-600

PCV-630

PCV-800

PCV-950

PCV-1000

PCV-1270

PCV-1590

Минимальная площадь сечения

6.12

6.12

6.12

12.56

12.56

23.75

38.48

38.48

73.80

78.53


Использование с вакуумом 1,3 х 10-1Па
При соединенных штекере и гнезде

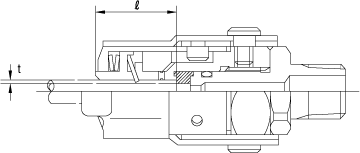

Длина и толщина стенок штуцера:

Код БРС Длина толщина стенок штуцера
PCV-400 19 &ge, 0.8
PCV-400
PCV-400
PCV-400
PCV-400
PCV-400 20.5
PCV-400
PCV-400 30 &ge, 1.0
PCV-400
PCV-400

* Поставляются на заказ


Код БРС Штуцер
(медный)

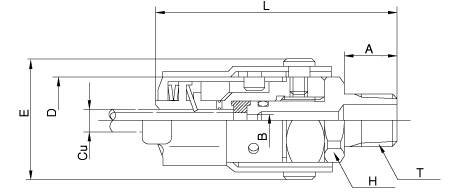

Код БРС Размеры (Т) Масса (г) Размеры (мм)
L A H ø,B ø,D E

PCV-400*

ø,4.0

PCV-400-2

R1/4 (PT1/4)

155

60

12

Hex 17

2.8

22.2

32.4

PCV-400-3

R3/8 (PT3/8)

155

61

13

Hex 19

PCV-470

ø,4.0

PCV-470-2

R1/4 (PT1/4)

155

61

12

Hex 17

2.8

22.2

32.4

PCV-470-3

R3/8 (PT3/8)

160

62

13

Hex 19

PCV-470-0

переходник
с клапаном

160

49



Hex 14



PCV-500*

ø,5.0

PCV-500-2

R1/4 (PT1/4)

155

60

12

Hex 17

2.8

22.2

32.4

PCV-500-3

R3/8 (PT3/8)

155

61

13

Hex 19

PCV-600

ø,6.0

PCV-600-2

R1/4 (PT1/4)

150

60

12

Hex 17

4.0

22.2

32.4

PCV-600-3

R3/8 (PT3/8)

155

61

13

Hex 19

PCV-600-0

переходник
с клапаном

155

49



Hex 14



PCV-630

ø,6.35
(1/4)

PCV-630-2

R1/4 (PT1/4)

145

61

12

Hex 17

4.0

22.2

32.4

PCV-630-3

R3/8 (PT3/8)

150

62

13

Hex 19

PCV-630-0

переходник
с клапаном

150

49



Hex 14



PCV-800

ø,8.0
(5/16)

PCV-800-2

R1/4 (PT1/4)

175

62.5

12

Hex 17

5.5

24.8

35.4

PCV-800-3

R3/8 (PT3/8)

180

63.5

13

Hex 19

PCV-800-0

переходник
с клапаном

185

50.5



Hex 17



PCV-950

ø,9.52
(3/8)

PCV-950-2

R1/4 (PT1/4)

175

62.5

12

Hex 17

7.0

24.8

35.4

PCV-950-3

R3/8 (PT3/8)

180

63.5

13

Hex 19

PCV-950-0

переходник
с клапаном

180

50.5



Hex 17



PCV-1000*

ø,10.0

PCV-1000-2

R1/4 (PT1/4)

155

62.5

12

Hex 17

7.0

24.8

35.4

PCV-1000-3

R3/8 (PT3/8)

155

62.5

13

Hex 19

PCV-1270

ø,12.7

PCV-1270-3

R3/8 (PT3/8)

465

80.7

13

Hex 24

9.7

34.8

45.0

PCV-1270-0

переходник
с клапаном

475

67.7



PCV-1590

ø,15.88

PCV-1590-3

R3/8 (PT3/8)

435

80.7

13

Hex 24

10.0

34.8

45.0

PCV-1590-0

переходник
с клапаном

445
