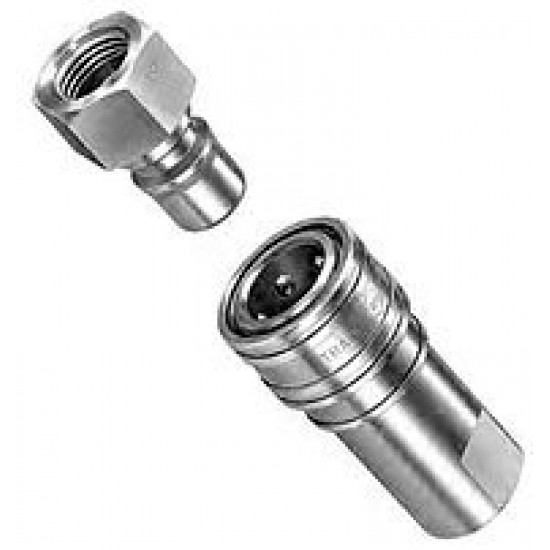

БРС для высокочистых химических сред Semicon Cupla SP-type

В наличии
Артикул
Semicon Cupla SP-type
БРС для высокочистых химических сред Semicon Cupla SP-type



стальной
контейнер

- двусторонний запорный клапан

- высокочистые химические в-ва

- вода

- промышленные газы

- воздух

- 0.2 МПа



  • Для производства полупроводникового оборудования
  • Быстроразъемные соединения из нержавеющей стали с резиновыми уплотнителями
  • Корпус и пружины клапанов выполнены из нержавеющей стали (SUS304). Специальная обработка корпуса для повыщенной антикороззионной стойкости.
  • Различные материалы уплотнителя.
  • Широкая линейка размеров.
  • Специальный защитный колпачок для штекера (опционально)



Характеристики
Материал корпуса

Нерж. сталь (SUS304) с антикорр. обработкой

Размер (дюимы) 1/8, 1/4, 3/8, 1/2, 3/4, 1
Рабочее давление, МПа (кг/см2) 0.2 (2)
Максимальное давление, МПа (кг/см2) 0.3 (3)


Материал уплотнения, диапазон рабочих температур
Международное обозначение Обозначение Cupla Рабочие температуры Комплектация

фторэластомер (FKM)

RF704

0С ~ +50C

стандарт

EPDM

RE702 0С ~ +50C стандарт

FFKM

P 0С ~ +50C стандарт
  • FKM фторэластомер (фтористый каучук)

  • EPDM этилен-пропиленовый каучук

  • FFKM перфторэластомер

  • Более подробно о применении уплотнений для различных сред
    можно посмотреть в таблице выбора уплотнений



Минимальная площадь сечения (мм)
Код БРС 1SP 2SP 3SP 4SP 6SP 8SP

Минимальная площадь сечения

10

17

44

62

143

257

* Рекомендованные значения

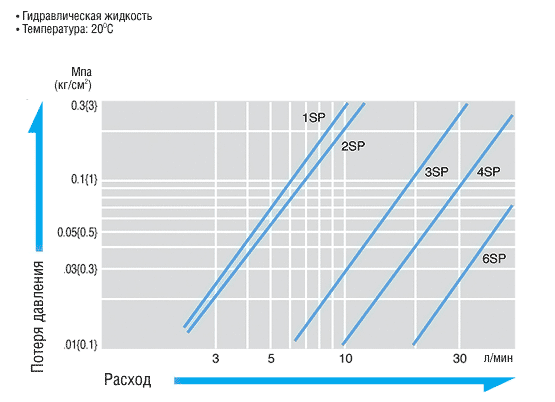

Уровень давления :


Штекер

Гнездо


Код Масса (г) Размеры (мм)
Lp C Hp T (внешн. резьба)
1P-304-PT 19 29 19 hex.14 Rc1/8 (PT1/8)
1P-304-NPT 19 29 19 hex.14 NPT 1/8
1P-304-UNS 34 33 19 hex.21 19/32-18UNS
2P-304-PT 35 36 22 hex.17 Rc1/4 (PT1/4)
2P-304-NPT 35 36 22 hex.17 NPT1/4
2P-304-UNS 41 36 22 hex.21 19/32-18UNS
3P-304-PT 60 40 25 hex.21 Rc3/8 (PT3/8)
4P-304-PT 115 44 28 hex.29 Rc1/2 (PT1/2)
6P-304-PT 216 52 36 hex.35 Rc3/4 (PT3/4)
8P-304-PT 352 62 40 hex.41 Rc1 (PT1)

Код Масса (г) Размеры (мм)
Ls &oslash,D Hs T (внешн. резьба)
1S-304-PT 84 48 24 лиц. 14 Rc1/8 (PT1/8)
1S-304-NPT NPT1/8
2S-304-PT 138 58 28 лиц. 19 Rc1/4 (PT1/4)
2S-304-NPT NTP1/4
3S-304-PT 206 65 35 лиц. 21 Rc3/8 (PT3/8)
4SP-304-PT 419 72 45 лиц. 29 Rc1/2 (PT1/2)
6S-304-PT 720 88 55 лиц. 35 Rc3/4 (PT3/4)
8S-304-PT 1106 102 65 лиц. 41 Rc1 (PT1)





Характеристики
Артикул Semicon Cupla SP-type
