БРС для высокочистых химических сред Semicon Cupla SCS-type

В наличии
Артикул
Semicon Cupla SCS-type

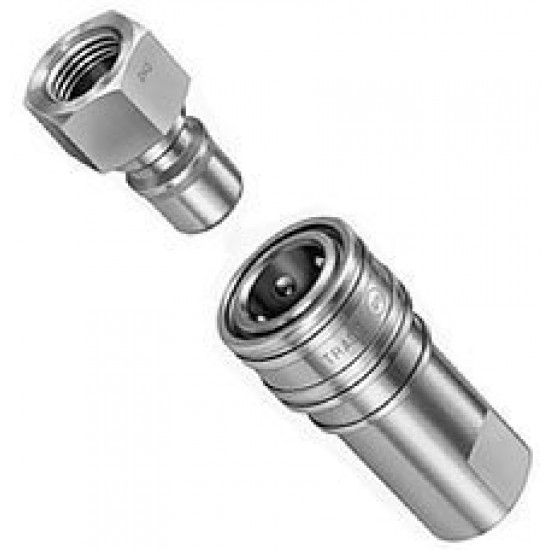

БРС для высокочистых химических сред Semicon Cupla SCS-type



производство
полупроводников

- двусторонний запорный клапан

- высокочистые химические в-ва

- вода

- промышленные газы

- воздух

- 0.2 МПа



  • Для производства полупроводникового оборудования
  • Быстроразъемные соединения из нержавеющей стали с уплотнителями из каучука FKM
  • Высокая производительность с различными хим. веществами, высокая хим. стойкость.
  • Корпус и пружины клапанов выполнены из нержавеющей стали (SUS304). Специальная обработка корпуса для повыщенной антикороззионной стойкости.
  • В стандартной комплектации идет специальный защитный колпачок для штекера



Характеристики
Материал корпуса

Нерж. сталь (SUS304) с антикорр. обработкой

Размер (дюимы) 1/8, 1/4
Рабочее давление, МПа (кг/см2) 0.2 (2)
Максимальное давление, МПа (кг/см2) 0.3 (3)


Материал уплотнения, диапазон рабочих температур
Международное обозначение Обозначение Cupla Рабочие температуры Комплектация

EPDM

RE702 0С ~ +50C стандарт

FFKM

P 0С ~ +50C стандарт
  • EPDM этилен-пропиленовый каучук

  • FFKM перфторэластомер

  • Более подробно о применении уплотнений для различных сред
    можно посмотреть в таблице выбора уплотнений



Минимальная площадь сечения (мм)
Код БРС SCS-1SP SCS-2SP

Минимальная площадь сечения

10

17

* Рекомендованные значения

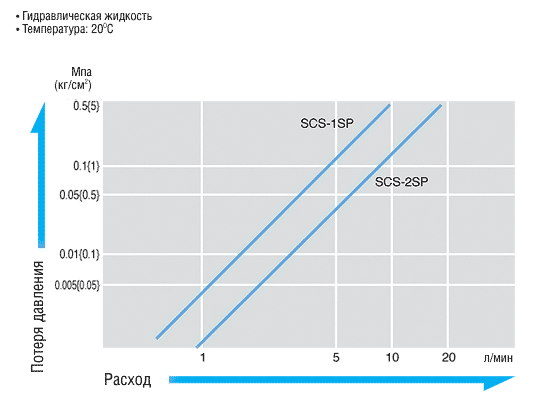

Уровень давления :


Штекер

Гнездо


Код Масса (г) Размеры (мм)
Lp C Hp T (внешн. резьба)
SCS-1P-NPT 19 29 19 hex.14 Rc1/8 (PT1/8)
SCS-1P-UNS 19 29 19 hex.14 NPT 1/8
SCS-2P-NPT 34 33 19 hex.21 19/32-18UNS
SCS-2P-UNS 35 36 22 hex.17 Rc1/4 (PT1/4)
1
2
Код Масса (г) Размеры (мм)
Ls &oslash,D Hs T (внешн. резьба)
SCS-1S-NPT 84 48 24 лиц. 14 NTP1/8
SCS-2S-NPT 138 58 28 лиц. 19 NTP1/4
