БРС для водно-гликолевой гидравлической жидкости Flat Face Cupla F35

В наличии
Артикул
БРС Flat Face Cupla F35
БРС для водно-гликолевой гидравлической жидкости Flat Face Cupla F35
БРС для водно-гликолевой гидравлической жидкости Flat Face Cupla





двусторонний запорный клапан - двусторонний запорный клапан

- 35 МПа

гидравлическое масло - гидравлическое масло

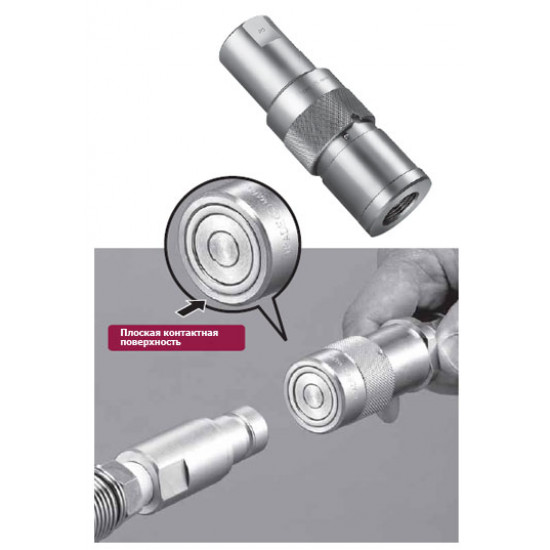

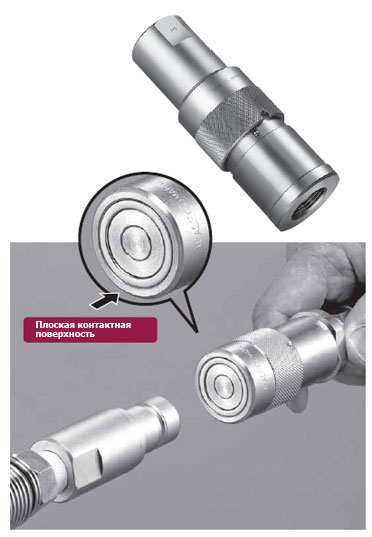

  • Плоская контактная поверхность вдвое уменьшает утечки при рассоединении
  • Быстроразъемные соединения серии Flat Face Cupla благодаря плоской контактной

    поверхности менее подверженя загрязнению
  • Применяется для широкого диапазона и быстрых перепадов давления, например

    для оборудования для литья под давлением
  • Специальный рычажный механизм для предотвращения неожиданного разъединения
  • Безвоздушный дизайн клапана уменьшает количество попадаемого воздуха при разъединении. Расход Объем потока при этом увеличился на 25- 60% по сравнению с БРС Cupla для гидравлических линий
  • И гнездо, и штекер БРС Cupla серии 450B Cupla имеют встроенные автоматические запорные клапаны, которые при разъединении предотвращают потери жидкости, а сама процедура разъединения соединения) производится легко и быстро в одно движение



Характеристики
Материал корпуса

Специальная сталь (никелированная)

Размер (дюймы) 3/8, 1/2, 3/4, 1
Рабочее давление, МПа (кг/см2) 35 (357)
Максимальное давление, МПа (кг/см2) 52.5 (536)



Направление потока





Материал уплотнения, диапазон рабочих температур
Международное обозначение Обозначение Cupla Рабочие температуры Комплектация

нитриловый каучук

NBR (SG) -20С ~ +80C Доп. заказ
флуорорезина FKM (X-100) -20C~+180C стандартн.



Минимальная площадь сечения (мм)
Код БРС F35-3 F35-4 F35-6 F35-8

Минимальная площадь сечения

32.2

78.5

149.6

227.0

* Рекомендованные значения

Использование с вакуумом:

Возможно использование с вакуумом до 1.3Па при соединенных БРС



Объем воздуха, попадаемого при соединении штекера и гнезда (мл)
Код БРС F35-3 F35-4 F35-6 F35-8

Объем воздуха

0.01

0.04

0.08

0.1

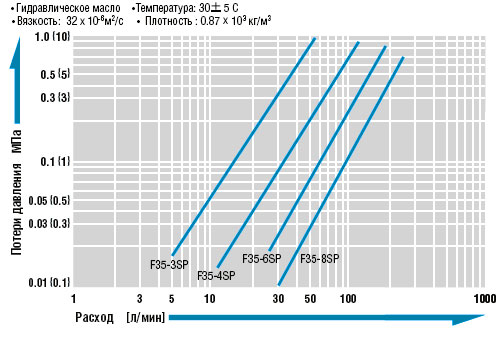

Уровень давления :





Штекер

Гнездо

Код Размер

рукава
Масса (г) Размеры (мм)
Lp C Hp T
F35-3P R3/8 190 67.5 24 2 фаски 24 x ø,27 Rc 3/8
F35-4P R1/2 290 78 28.5 2 фаски 27 x ø,31.7 Rc 1/2
F35-6P R3/4 460 84.5 31 2 фаски 36 x ø,40 Rc 3/4
F35-8P R1 1000 108 39 2 фаски 46 x ø,50 Rc 1
1
Код Размер

рукава
Масса (г) Размеры (мм)
ø,D Hs (waf) T
F35-3S R3/8 320 70 34 2 фаски 30 x ø,33 Rc 1/2
F35-4S R1/2 490 78 41 2 фаски 36 x ø,39 Rc 1/2
F35-6S R3/4 815 85 49 2 фаски 46 x ø,50 Rc 3/4
F35-8S R1 1520 104 63 2 фаски 55 x ø,62 Rc 1

Варианты применения:





Характеристики
Артикул БРС Flat Face Cupla F35
