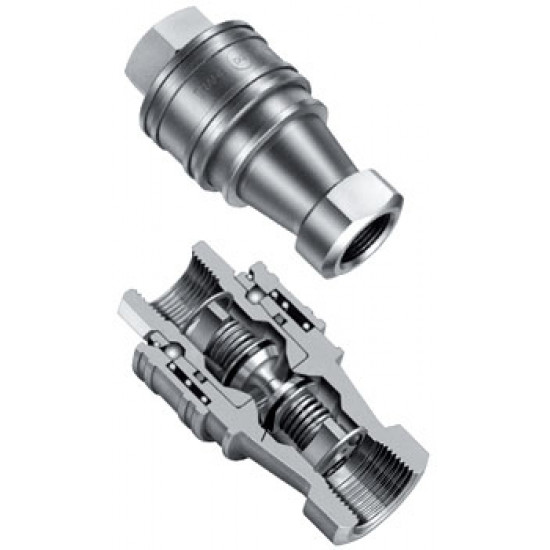

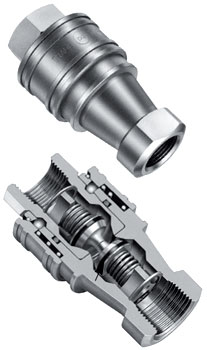

БРС SP-A Cupla

БРС SP-A Cupla

двусторонний запорный клапан - двусторонний запорный клапан

Вода - вода

гидравлическое масло - гидравлическое масло

пар - пар

высокочистые химические в-ва - высокочистые химические в-ва

воздух - воздух

промышленные газы - промышленные газы

- 1.5-7.5 МПа



  • SP Cupla с большой пропускной способностью!
  • Новый дизайн клапана обеспечивает лучшее уплотнение
  • По сравнению с SP Cupla пропускная способность увеличена от 7 до 64%
  • Применение в БРС SP Cupla тип А нержавеющей стали SUS304 повышает
    надежность и износоустойчивость БРС.
  • Никелированное покрытие для защиты поверхности стального корпуса.
  • Специальный стопор для предотвращенгия неожиданного разъединения.



Характеристики
Материал корпуса

Латунь

Нержавеющая сталь, никелированная сталь

Размер (дюймы)1/8, 1/4, 3/81/2, 3/4, 11¼,, 1½,21/8, 1/4, 3/81/2, 3/4, 11¼,, 1½,2
Рабочее давление, МПа (кг/см2) 5.0 (51)3.0 (31)2.0 (20)1.5 (15)7.5 (76)4.5 (46)3.0 (31)2.0 (20)
Максимальное давление, МПа (кг/см2) 7.5 (76)4.5 (46)3.0 (31)2.3 (24)10 (102)6.5 (66)4.5 (46)3.0 (31)



Материал уплотнения, диапазон рабочих температур
Международное обозначениеОбозначение CuplaРабочие температурыКомплектация

NBR

SG

-20С ~ +80C

стандарт

фторэластомер (FKM)

X-100

-20С ~ +180C

стандарт

FFKM

P

0 С ~ +50C

доп. заказ

EPDM

E.P.T

-40С ~ +150C

доп. заказ

  • NBR (nitrile butadiene rubber) бутадиен-нитрильный каучук

  • FKM фторэластомер (фтористый каучук)

  • EPDM этилен-пропиленовый каучук

  • FFKM перфторэластомер

  • Более подробно о применении уплотнений для различных сред
    можно посмотреть в таблице выбора уплотнений



Максимальный момент затяжки* на трубопроводе Н*м (кг/см)>,
Размер1/81/43/81/23/411¼,1½,2

Момент
затяжки

Сталь

9 (92)

14 (143)

22 (224)

60 (612)

90 (918)

120 (1224)

260 (2652)

280 (2856)

500 (5100)

Латунь

5 (51)

9 (92)

12 (122)

30 (306)

50 (510)

65 (663)

150 (1530)

150 (1530)

260 (2652)

Нержавеющая
сталь

9 (92)

14 (143)

22 (224)

60 (612)

90 (918)

120 (1224)

260 (2652)

280 (2856)

500 (5100)

* Рекомендованные значения



Направление потока:


Взаимозаменяемость:

Различные размеры БРС не являются взаимозаменяемыми

* Взаимозаменяемы с БРС SP-V Cupla при уменьшении давления

* Взаимозаменяемы с SP Cupla сходных типоразмеров.



Минимальная площадь сечения (мм)
Код БРС1SP -A2SP -A3SP -A4SP -A6SP -A8SP -A10SP -A12SP -A16SP -A

Минимальная площадь сечения

14

26

51

73

178

229

395

553

803



Использование с вакуумом 1,3 х 10 Па
Только штекерТолько гнездоПри соединенных штекере и гнезда




Объем воздуха, попадаемого при соединении штекера и гнезда (мл)
Код БРС1SP type2SP type3SP type4SP type6SP type8SP type10SP type12SP type16SP type

Объем воздуха

0.6

1.1

2.7

3.9

11

25

29

45

84

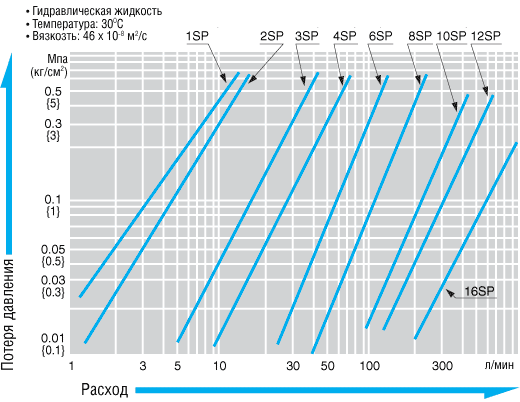

Уровень давления :

Штекер

Гнездо

Код БРСРазмерыМасса (г)Размеры (мм)
СтальЛатуньНержавеющая
сталь
LpCAHpT

1P-A

R1/8

17

19

17

29

19

11

Hex 14

Rc1/8

2P-A

R1/4

32

34

32

36

22

13

Hex 17

Rc1/4

3P-A

R3/8

56

61

56

40

25

13

Hex 21

Rc3/8

4P-A

R1/2

112

121

112

44

28

15

Hex 29

Rc1/2

6P-A

R3/4

190

205

190

52

36

17

Hex 35

Rc3/4

8P-A

R1

311

333

311

62

40

20

Hex 41

Rc1

10P-A

R1¼,

590

630

620

70

45

24

Hex 54*1

Rc1¼,

12P-A

R1½,

870

920

880

75

49

13

Hex 63*2

Rc 1½,

16P-A

R2

1540

1640

1560

80

52

27

размер
под ключ
77 ø,84

Rc2

Код БРСРазмерыМасса (г)Размеры (мм)
СтальЛатуньНержавеющая
сталь
LpCHpT

1S-A

R1/8

73

79

75

48

24

размер
под ключ
14 ø,18

Rc1/8

2S-A

R1/4

119

128

130

58

28

размер
под ключ
19 ø,22

Rc1/4

3S-A

R3/8

187

202

193

65

35

размер
под ключ
21 ø,25

Rc3/8

4S-A

R1/2

368

397

391

72

45

размер
под ключ
29 ø,35

Rc1/2

6S-A

R3/4

639

686

645

88

55

размер
под ключ
35 ø,41

Rc3/4

8S-A

R1

951

1024

960

102

65

размер
под ключ
41 ø,48

Rc1

10S-A

R1¼,

1430

1520

1440

115

77

размер
под ключ
54 ø,59

Rc1¼,

12S-A

R1½,

2130

2270

2150

124

88

размер
под ключ
63 ø,69

Rc 1½,

16S-A

R2

3280

3510

3310

132

108

размер
под ключ
77 ø,86

Rc2

*1 Нержавеющая сталь: 2Hex 54 x ø,59

*2 Нержавеющая сталь: 2Hex 60 x ø,67

*3 БРС 1P и 1S из нерж. стали изготавливаются на заказ
