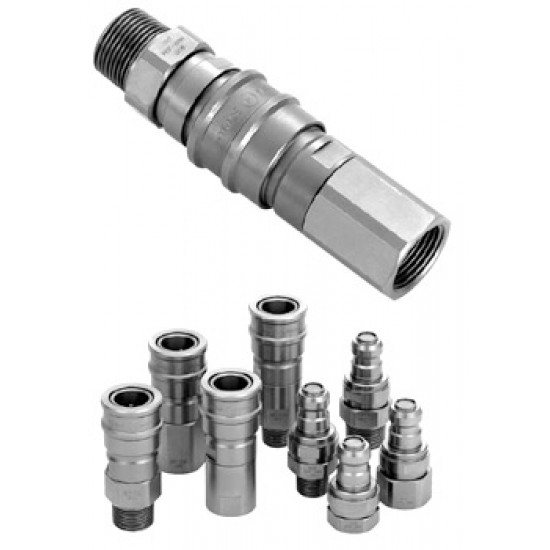

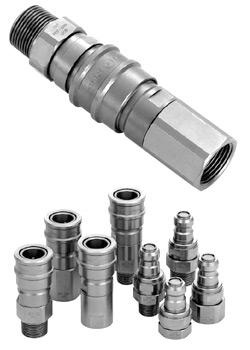

БРС HCF Cupla
- Наличие: Под заказ
- Модель: БРС HCF Cupla
0р.
 |
|
- двусторонний запорный клапан
- гидравлическое масло
- 1.5 МПа
- Разработаны для передачи горячего масла-теплоносителя в гидросистемах литьевых машин температурой до 280С и безвоздушным запирающим клапаном. Плоская контактная поверхность штекера и гнезда предотвращает утечки масла при разъединении.
- Как штекер, так и гнездо оборудованы встроенным автоматически! запирающим клапаном, который предотвращает утечки масла при разъединении.
- Простое соединение в одно касание.
- Специальное PTFE уплотнение для работы с жидкостями высоких температур.
- Специальная обработка поверхности БРС, для работы с горячими минеральными маслами.

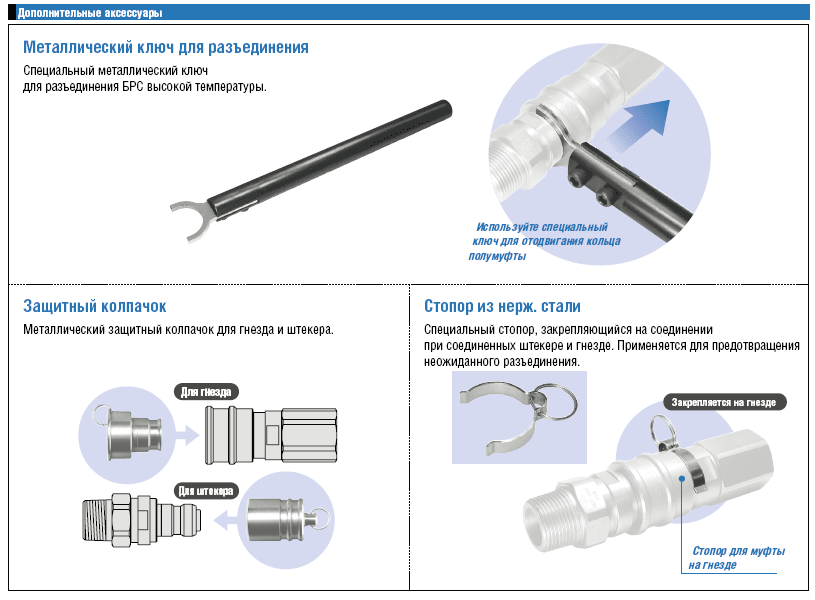

- Дополнительные аксессуары
| Характеристики | |||||||||||||||
| Материал корпуса | Сталы со спец. покрытием поверхности) |
||||||||||||||
| Размер (дюймы) | 1/2 - 3/4 | ||||||||||||||
| Рабочее давление, МПа | 1.5 | ||||||||||||||
| Максимальное давление, МПа | 2.0 | ||||||||||||||
| Материал уплотнения, диапазон рабочих температур | |||
| Международное обозначение | Обозначение Cupla | Рабочие температуры | |
PTFE |
TF |
+10С ~ +280C |
|
-
- Более подробно о применении уплотнений для различных сред
можно посмотреть в таблице выбора уплотнений
- Более подробно о применении уплотнений для различных сред
| Максимальный момент затяжки* на трубопроводе Н*м (кг/см)>, | ||||||||||
| Размер | 1/2 | 3/4 | ||||||||
Момент |
60 (612) |
90 (918) |
||||||||
* Рекомендованные значения
Направление потока:
Взаимозаменяемость:
HCF-4SP и HCF-6P взаимозаменяемы
| Минимальная площадь сечения (мм) | |||||||||
| Код БРС | HCF-4SP | HCF-6SP | |||||||
Минимальная площадь сечения |
61.7 |
61.7 |
|||||||
| Использование с вакуумом 1,3 х 10 Па |
не применяется с вакуумом ни в присоединенном, ни в разъединенном состоянии
| Объем воздуха, попадаемого при соединении штекера и гнезда (мл) | |||||||||
| Код БРС | HCF-4SP | HCF-6SP | |||||||
Объем воздуха |
0.15 |
0.15 |
|||||||
Характеристики потери давления
Размеры и типы быстроразъемных соединений

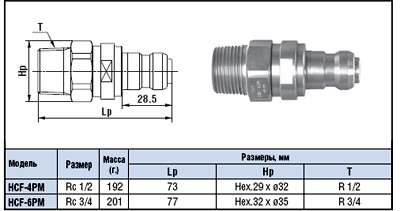

Штекер PМ тип (внешнее резьбовое соединение) |

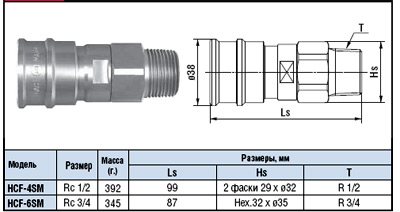

Гнездо SM тип (внешнее резьбовое соединение) |
|
|
Штекер PF тип (внутреннее резьбовое соединение) |

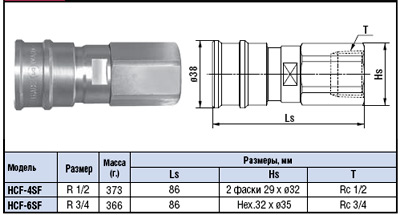

Гнездо SF тип (внутреннее резьбовое соединение) |
 1 |
|
