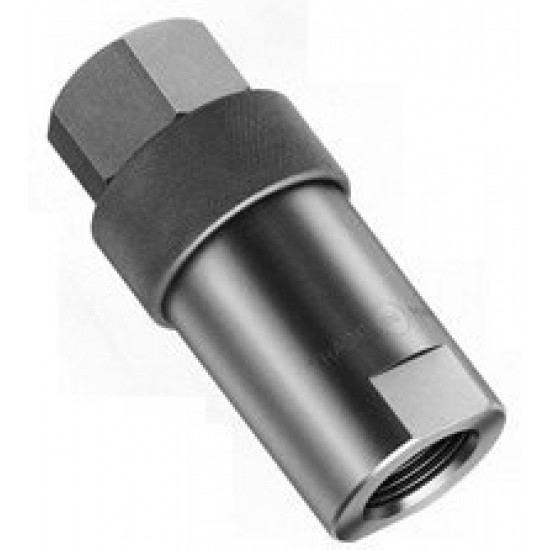

Быстроразъемные соединения Hyper HSP Cupla

В наличии
Артикул
Hyper HSP Cupla
Быстроразъемные соединения Hyper HSP Cupla

Гидравлические БРС

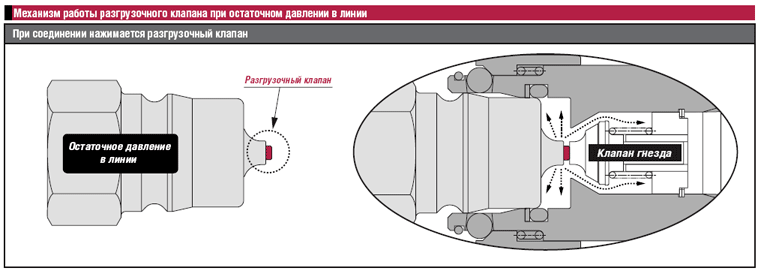

Подключение при наличии остаточного давления в системе, 20.6МПа

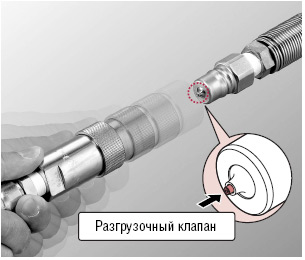

При помощи разгрузочного клапана происходит сброс остаточного давления для обеспечения соединения.

нет запорного клапана - двусторонний запорный клапан

гидравлическое масло - гидравлическое масло

1 - 20.6 МПа



  • Очень низкая потеря давления, специально для систем с высокой пропускной способностью. Штекер и гнездо обладают автоматическим запорным клапаном
  • Взаимозаеняемость с HSP Cupla при тех же размерах соединении
  • Конструкция быстроразъемных соединений (БРС) серии SuperHSPCuplaобеспечивает минимальные потери давления, что особенно важно для гидравлического оборудования с большим расходом



Характеристики

Материал корпуса

Никелированная сталь

Размер БРС, дюйм

1/4 3/8 1/2 3/4 1

Рабочее давление, МПа

20.6

Максимальное давление, МПа

31.0

Материал уплотнения

Диапазон рабочих температур

Материал уплотнения

Международное обозначение

Рабочиетемпературы

Комплектация

Nitrile rubber

NBR (SG)

-20C~+80C

стандарт



  • NBR (nitrile butadiene rubber) бутадиен-нитрильный каучук

  • FKM фторэластомер (фтористый каучук)

  • EPDM этилен-пропиленовый каучук

  • Более подробно о применении уплотнений для различных сред
    можно посмотреть в таблице выбора уплотнений



Максимальный момент затяжки на трубопроводе Нм{кгсм}

Размер БРС

1/4

3/8

1/2

3/4

1

Момент затяжки

28 {286}

45 {459}

90 {918}

100 {1020}

180 {1836}

* Рекомендованные значения



Направление потока:


Взаимозаменяемость:

Соединение со стандартными гнездами и штекерами HSP Cupia соответствующих размеров

Мин. площадь поперечного сечения (мм2)

Модель

2HP-PV/2HS-PV

3HP-PV/3HS-PV

4HP-PV/4HS-PV

6HP-PVAKS-PV

8HP-PV/IHS-PV

Мин площадь
поперечного
сечения

21

37

77

77

203


Использование с вакуумом 1.3Па
Только штекер Только гнездо При соединенных штекере и гнезда




Нагрузка на соединение при остаточном давлении (Н)

Модель

2HP-PV/2HS-PV

3HP-PV/3HS-PV

4HP-PV/4HS-PV

6HP-PVAKS-PV

8HP-PV/IHS-PV

5,0 Мпа

50

85

85

85

100

10,0 Мпа
70
85
85
85
100
15,0 Мпа
100
100
100
100
170

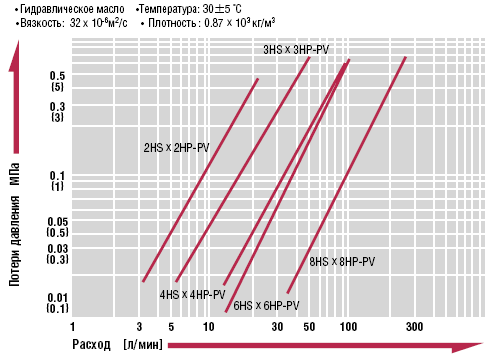

Характеристики потери давления:





Размеры и типы быстроразъемных соединений

Штекер

Гнездо

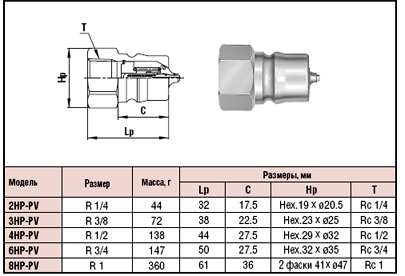

Штекер HPтип (внутреннее резьб. соединение)

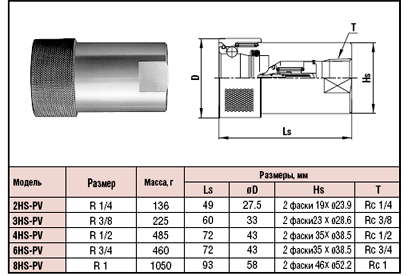

Гнездо HSтип (внутреннее резьб. соединение)



Характеристики
Артикул Hyper HSP Cupla
