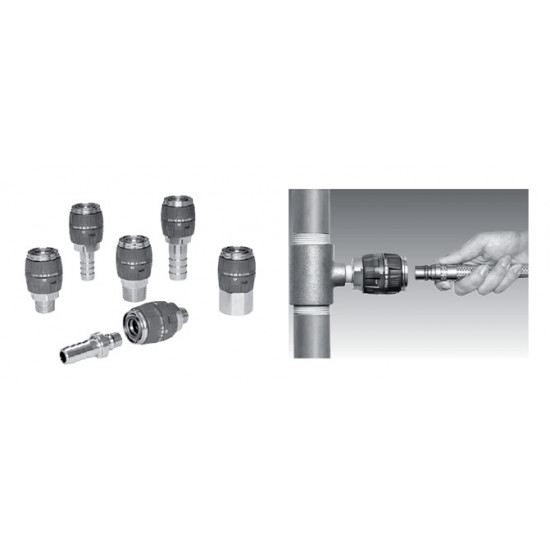

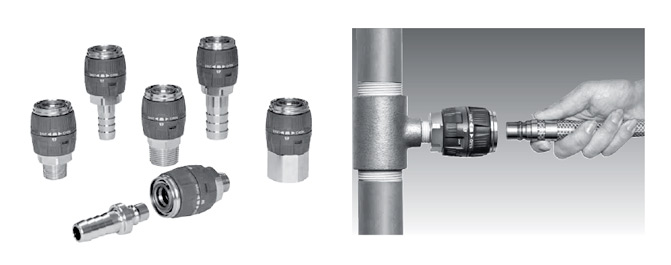

БРС Purge Hi Cupla PRV тип

В наличии
Артикул
Purge Hi Cupla PRV тип
БРС Purge Hi Cupla PRV тип

Перейти в глоссарий
  • Рабочее давление: 1.0 МПа.
Структура клапанов
Перейти в глоссарий
  • Односторонний запорный клапан (со стороны гнезда)
Рабочая среда
Перейти в глоссарий
  • Воздух

Особенности

  • Простое соединение независимо от наличия давления в гнезде
  • Для соединения достаточно вставить штекер. Соединение выполняется легко, в одно движение, независимо от внутреннего давления
  • Стопорный механизм для предотвращения неожиданного разъединения
  • Возможен контроль за открытием/закрытием клапана как при присоединенном так и при отсоединенном штекере
  • Пропускная способность увеличена примерно на 20% по сравнению с моделью Hi Cup la 400SM
  • Возможно соединение с штекерами моделей Hi Cupla 400,600,800


Спецификация

Материал корпуса
латунь (хромированное покрытие).
Размер БРС по шланг*, мм

1/4 (400 тип)

3/4 (600 тип)

1 (800 тип)

Рабочее давление, МПа (кг/см2)
1.5
2.0

* указывается внутренний и наружный диаметры шланга.



Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-5oС ~ +60oC
стандарт



  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Максимальный момент затяжки на трубопроводе



Размер БРС
1/2
3/4
1
Момент затяжки, Н*м
30
50
65
  • В таблице указаны рекомендуемые значения.

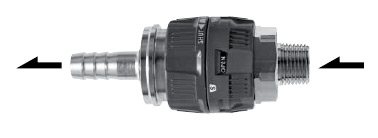

Направление потока

Взаимозаменяемость

  1. Возможно соединение со штекерами БРС серии Hi Cupla 400.600 и 800.

Минимальная площадь сечения

Код БРС
400РН
400PM/PF
600РН
600PM/PF
800РН
800РН
PVR-400SH
64
71
71
71
71
71
PVR-400SM/SF
64
116
116
116
116
116
PVR-600SH
64
116
116
116
116
116
PVR-600SM/SF
64
116
116
116
116
116
PVR-800SH
64
116
116
116
116
116
PVR-800SM/SF
64
116
116
116
116
116

Совместимость с вакуумом

Не применяется с вакуумом ни в присоединенном, ни в разъединенном состоянии

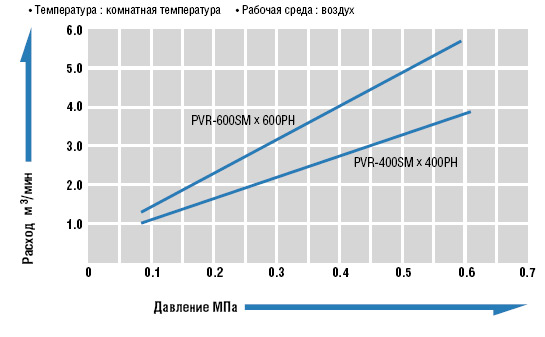

Характеристики потери давления

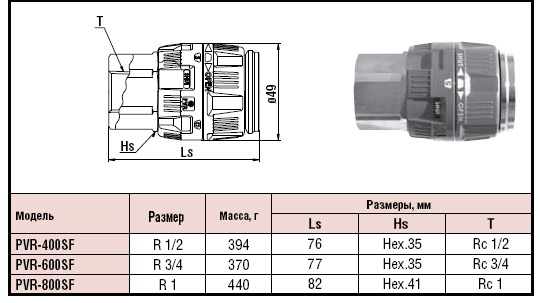

Размеры и типы быстроразъемных соединений (БРС) серии Purge Hi Cupla.

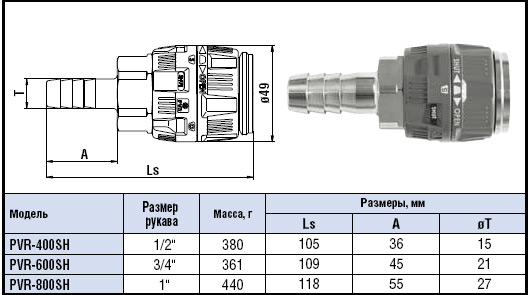

Гнездо SH (для рукава)

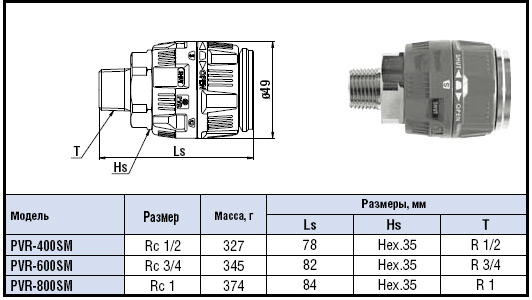

Гнездо SМ (наружная резьба)
Гнездо SH (для рукава)

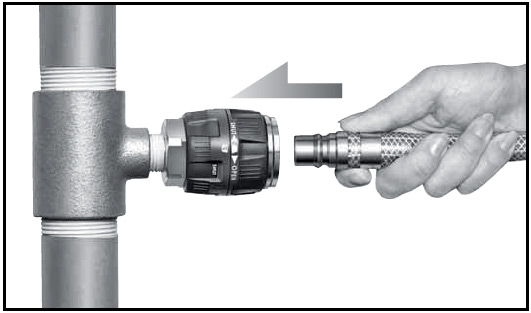

1. Соединение

Возможность перекрыть воэдшный поток для отсоединения пневмоинструмента. Соединение выполняется легко, независимо от внутреннего давления в штекере.

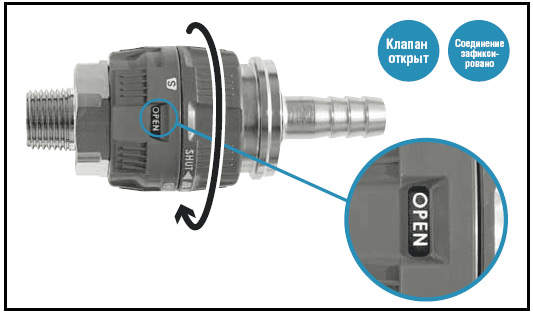

2. Открытие клапана.

Повернуть чтобы открыть клапан гнезда и зафиксировать штекер в гнезде для предотвращения отсоединения

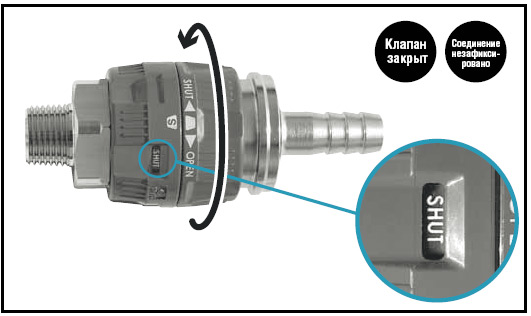

3. Закрытый клапан/ Соединение незафиксировано.

Повернуть в позицию shut для закрытия клапана и закрытия потока. Возможно рассоединение брс

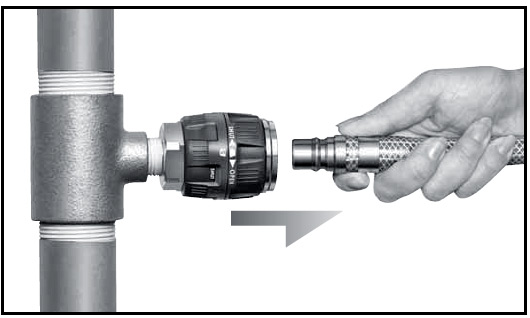

4. Рассоединение

Рассоединение производится без потока воздуха со стороны гнезда
