Пневматические БРС серии Rotary Full Blow Line Cupla

  • Свободно вращающееся разветвление пневматических линий с малым давлением и высокой пропускной способностью

нет запорного клапана - односторонний запорный клапан

гидравлическое масло - воздух

- 1.5 МПа

  • Каждый выход разветвления БРС вращается независимо на любой необходимый угол
  • Разветвление на несколько потоков
  • Выбор между RT типом (2 потока) и RE типом (3 потока)

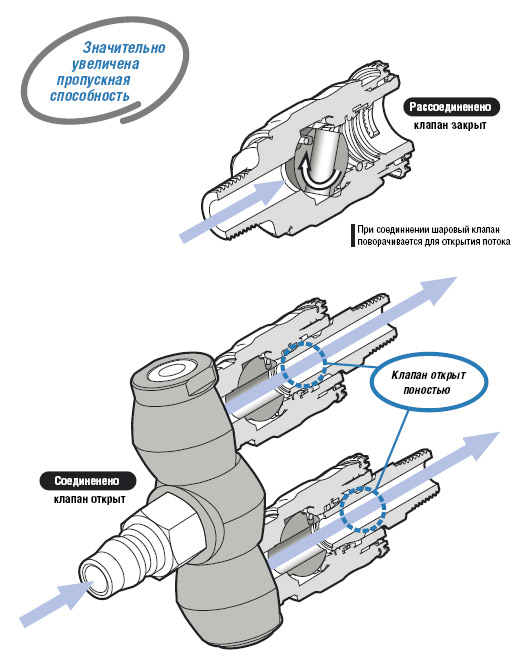

  • Пропускная способность увеличена на 40-50% по сравнению с обычными БРС Cupla
  • Встроенный запирающий механизм предотвращает рассоединение БРС
  • Клапан может быть открыт/закрыт при соединенных БРС



Характеристики

Материал корпуса

Цинковый сплав

Размер БРС, дюйм

RT тип (на 2 потока)

RE тип (на 3 потока)

Вход

1/4 Hi Cupla (20PFF)

Вход

R1/2

Выход

Full-Blow Cupla

Выход

Full-Blow Cupla

Рабочее давление, МПа

1.5

Максимальное давление, МПа

2.0

Материал уплотнения

Диапазон рабочих температур

Материал уплотнения

Международное обозначение

Рабочиетемпературы

Комплектация

Nitrile rubber

NBR (SG)

-5C~+60C

стандарт



  • NBR (nitrile butadiene rubber) бутадиен-нитрильный каучук

  • Более подробно о применении уплотнений для различных сред
    можно посмотреть в таблице выбора уплотнений

Максимальныймомент затяжки на трубопроводе Нм

30

* Рекомендованные значения

Направление потока:


Взаимозаменяемость:

Взаимозаменяемы с БРС серии Hi Cupla соответствующих типоразмеров (20, 30 и 40)
Взаимозаменяемы со всеми моделями линейки Hi Cupla Series.

Мин. площадь поперечного сечения (мм2)

44,2



Использование с вакуумом

Не применяется с вакуумом ни в присоединенном, ни в разъединенном состоянии

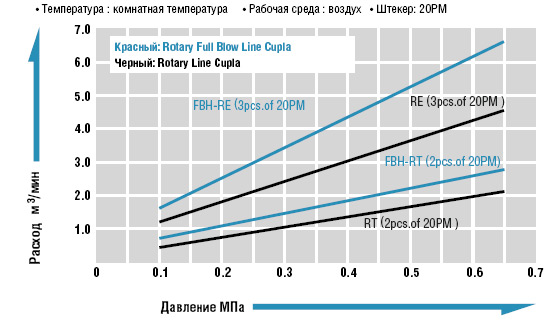

Характеристики потери давления:

Размеры и типы быстроразъемных соединений

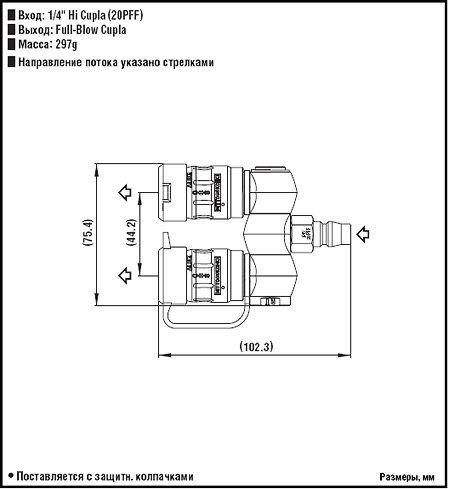

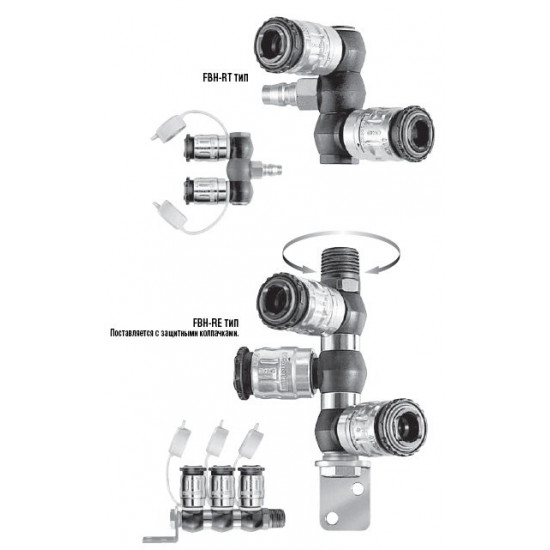

Гнездо FBH-RT тип (на 2 потока)

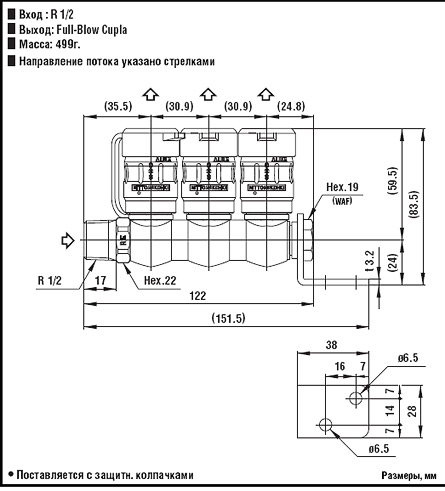

Гнездо FBH-RE тип (на 3 потока)

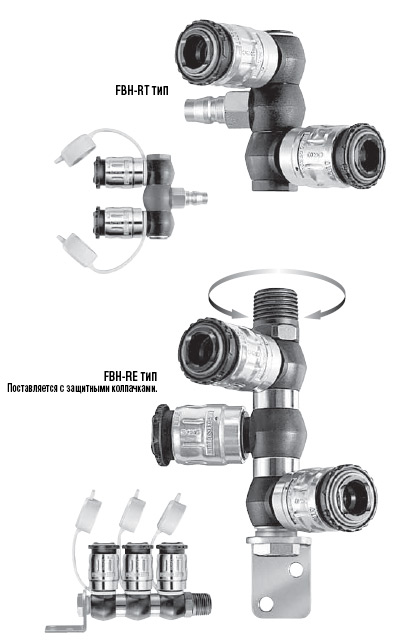

Возможности Rotary Full Blow Cupla

Принцип работы

1. Открытие клапана

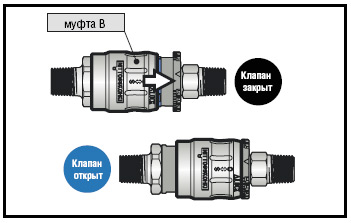

Только после соединения муфта В со стороны гнезда открывает встроенный клапан.

2. Закрытие муфты.

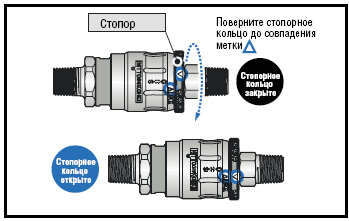

Поверните стопор. Отсоединение штекера невозможно.

3. Удаление остаточного давления.

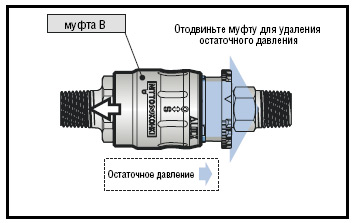

Для отсоединения штекера, поверните стопор, отодвиньте муфту на гнезде. Встроенный клапан будет закрыт для удаления остаточного давления.
