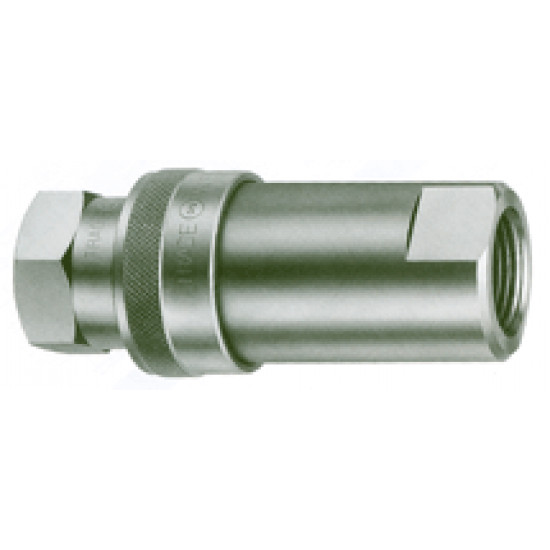

Быстроразъемные соединения (БРС) Cupla серии 210 Cupla

В наличии
Артикул
БРС 210 Cupla
Быстроразъемные соединения (БРС) Cupla серии 210 Cupla

  • рабочее давление: 20,6 МПа.
  • структура клапана: двусторонний запорный.


Рабочие среды

  • жидкость: гидравлическое масло.
  • газовая среда: промышленный газ

Особенности

  • Быстроразъемные соединения серии 210 Cupla - это популярные БРС для систем общего применения, работающих под давлением до 20,6 МПа
  • Конструкция БРС обеспечивает минимальные потери давления, что особенно важно для гидравлического оборудования с большим расходом
  • И гнездо, и штекер БРС Cupla серии 210 Cupla имеют встроенные автоматические запорные клапаны, которые при разъединении предотвращают отток жидкости, а сама процедура разъединения (соединения) производится легко и быстро в одно движение

Варианты применения

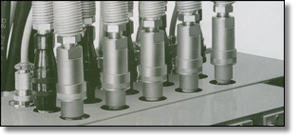

Быстроразъемные соединения (БРС) Cupla серии 210 Cupla применяются в различных гидравлических системах промышленных установок, строительных машин и спецтехники.

Управляющее гидравлическое оборудования, строительные машины и спецтехника.


Спецификация

Материал корпуса
Углеродистая сталь, оцинковка
1/4, 3/8, 1/2, 3/4, 1
Рабочее давление, МПа (кг/см2)
20,6 (210)
31,0 (316)

Уплотнение

Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-20oС ~ +80oC
стандарт
FKM
X-100
-20oС ~ +80oC
стандарт
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • FKM - фторэластомер (фтористый каучук).
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Максимальный момент затяжки на трубопроводе

210-2SP
210-3SP
210-4SP
210-6SP
210-8SP
Размер БРС
1/4
3/8
1/2
3/4
1
Момент затяжки, Нм (kgf/cm)
28 (286)
45 (459)
90 (918)
100 (1020)
180 (1836)
  • В таблице указаны рекомендуемые значения.

Минимальная площадь поперечного сечения пропускного канала БРС Cupla

Код БРС
210-2SP
210-3SP
210-4SP
210-6SP
210-8SP
Размер БРС
1/4
3/8
1/2
3/4
1
Площадь, мм2
24,5
42,8
77,4
146,5
235,6
  • минимальная площадь поперечного сечения в пропускном канале, посмотреть в глоссарии
  • БРС серии 210 Cupla в замкнутом виде (штекер подключен к гнезду) пригодны для вакуумного соединения при давлении 1,3х10-1 Па.

Размеры быстроразъемных соединений (БРС) серии HSP Cupla

Штекер
Габаритные размеры штекера (plug) быстроразъемного соединения Cupla серии 210 Cupla.
Быстроразъемные соединения Cupla серии 210 Cupla, штекер (plug).
Код штекера
Масса, г
Размеры штекера в мм
Lp
C
Hp
A
T
210-2P
39
33
18
шестигранник
19
13
R1/4
210-3P
57
36
18,5
шестигранник
23
14
R3/8
210-4P
90
42,5
24
шестигранник
27
15,5
R1/2
210-6P
195
51
28
шестигранник
35
18
R3/4
210-8P
293
61
35
шестигранник
41
19,5
R1
Гнездо
Габаритные размеры гнезда (socket) быстроразъемного соединения Cupla серии 210 Cupla.
Быстроразъемные соединения Cupla серии 210 Cupla, гнездо (socket).
Код гнезда
Масса, г
Размеры гнезда, мм
Ls
D
Hs
A
T
210-2S
158
50,5
30
Фаска 22 х 25
13
R1/4
210-3S
193
54
33
Фаска 23 х 27,5
14
R3/8
210-4S
330
65
39
Фаска 29 х 34
15,5
R1/2
210-6S
566
78,5
48
Фаска 35 х 41,3
18
R3/4
210-8S
861
95
55
Фаска 41 х 47,8
19,5
R3/4
Примечание:
  • Фаска - профиль затяжной части БРС круглый с вырезами (фасками) под ключ.
  • Шестигранник - профиль затяжной части шестигранный.
  • 19 х 23,9: 19 - размер под ключ, 23,9 - внешний диаметр затяжной части БРС.
  • Rc - резьба коническая трубная внутренняя.
Запросите дополнительную информацию по БРС серии 210
