Быстроразъемные соединения БРС серии 350 Cupla

В наличии
Артикул
БРС 350 Cupla
Быстроразъемные соединения БРС серии 350 Cupla

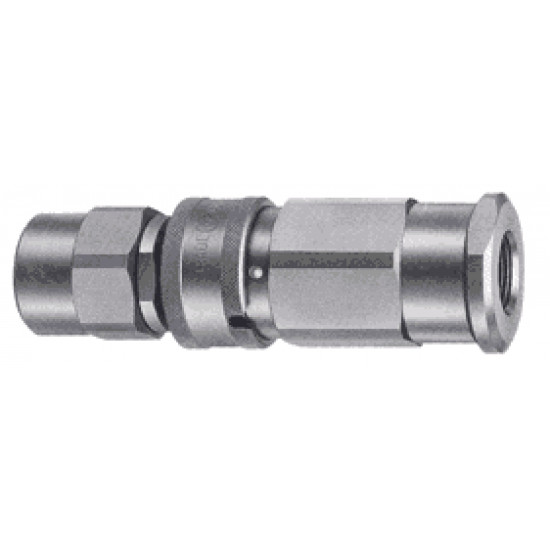

Быстроразъемные соединения (БРС) Cupla серии 350 Cupla


Конструкция быстроразъемных соединений (БРС) Cupla серии 350 Cupla

  • рабочее давление: 34,5 МПа.
  • структура клапана: двусторонний запорный.
  • применимые жидкости: гидравлическое масло.





















Особенности

  • Уникальная Безвоздушная конструкция клапана быстроразъемного соединения Cupla серии 350 Cupla позволяет минимизировать количество примеси воздуха в соединении.
  • Значение рабочего давления в 34,5 МПа (352 кг/см2) позволяет использовать серию БРС 350 Cupla в гидравлических контурах с значительными перепадами давления.
  • Быстроразъемные соединения данной серии оснащены специальным стопорным приспособлением, предотвращающим произвольное разъединение штекера и гнезда при возникновении вибраций или механических воздействий.
  • И гнездо, и штекер БРС Cupla серии 350 Cupla имеют встроенные автоматические запорные клапаны, которые при разъединении предотвращают отток жидкости, а сама процедура разъединения (соединения) производится легко и быстро в одно движение.

Варианты применения

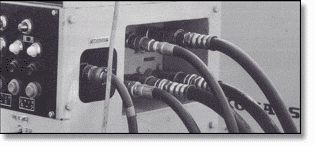

Быстроразъемные соединения (БРС) Cupla серии 350 Cupla применяются в различных гидроагрегатах и гидроустановках с рабочим давлением до 34,5 МПа (352 кг/см2)
Различные гидроагрегаты и гидроустановки

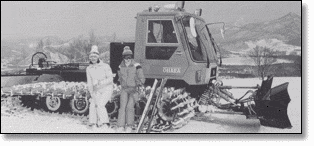

Быстроразъемные соединения (БРС) Cupla серии 350 Cupla применяются в различной мобильной технике, например в снегоочистительных машинах
Снегоочистительные машины (снегопахи)








Спецификация







Материал корпуса
Специальная сталь (хром-молибденовая сталь), оцинковка
3/8, 1/2, 3/4, 1, 1 1/4, 1 1/2, 2
Рабочее давление, МПа (кг/см2)
34,5 (352)
51,5 (525)



Уплотнение



Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
FKM
X-100
-20oС ~ +80oC
стандарт
NBR
SG
-20oС ~ +80oC
под заказ
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • FKM - фторэластомер (фтористый каучук).
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Максимальный момент затяжки на трубопроводе



350-3SP
350-4SP
350-6SP
350-8SP
350-10SP
350-12SP
350-16SP
Размер БРС
3/8
1/2
3/4
1
1 1/4
1 1/2
2
Момент затяжки, Нм (кг/см)
40 (408)
80 (816)
150 (1530)
250 (2550)
500 (5100)
500 (5100)
700 (7140)
  • В таблице указаны рекомендуемые значения.

Минимальная площадь поперечного сечения пропускного канала БРС Cupla



Код БРС
350-3SP
350-4SP
350-6SP
350-8SP
350-10SP
350-12SP
350-16SP
Размер БРС
3/8
1/2
3/4
1
1 1/4
1 1/2
2
Площадь, мм2
32,2
78,5
149,6
227,0
452,4
452,4
907,9
  • минимальная площадь поперечного сечения в пропускном канале, посмотреть в глоссарии

Размеры быстроразъемных соединений (БРС) серии HSP Cupla

Штекер



Габаритные размеры быстроразъемных соединений (БРС) серии 350 Cupla, штекер (plug)
Быстроразъемные соединения (БРС) Cupla серии 350 Cupla, штекер (plug)





Код штекера
Масса, г
Размеры штекера в мм
Lp
C
Hp
A
T
350-3P
175
72
36
шестигранник
27
13
Rс3/8
350-4P
245
85
40,5
шестигранник
27
16
Rс1/2
350-6P
415
90
44,5
шестигранник
41
18
Rс3/4
350-8P
1035
119
57
шестигранник
50
22
Rс1
350-10P
2700
144
75
шестигранник
70
25
Rс1 1/4
350-12P
2600
144
75
шестигранник
70
25
Rс1 1/2
350-16P*
7500
198
88,5
фаска 90 x 105
29
Rс2

*Изготавливаются по предварительному заказу.

Гнездо



Быстроразъемные соединения (БРС) Cupla серии 350 Cupla, габаритные размеры гнезда (socket)

Быстроразъемные соединения (БРС) Cupla серии 350 Cupla, гнездо (socket)



Код гнезда
Масса, г
Размеры гнезда, мм
Ls
D
Hs
A
T
350-3S
295
82
34
шестигранник
30
13
Rс3/8
350-4S
465
93,5
41
шестигранник
36
16
Rс1/2
350-6S
660
105,5
49
фаска 46 х 52
18
Rс3/4
350-8S
1740
129
63
фаска 55 х 62
22
Rс1
350-10S
5600
180
89
шестигранник
80
24
Rс1 1/4
350-12S
5500
180
89
шестигранник
80
25
Rс1 1/2
350-16S*
14500
239
117
фаска 110 х 115
29
Rс2

*Изготавливаются по предварительному заказу.

Примечание:
  • Фаска - профиль затяжной части БРС круглый с вырезами (фасками) под ключ.
  • Шестигранник - профиль затяжной части шестигранный.
  • 46 х 52: 46 - размер под ключ, 52 - внешний диаметр затяжной части БРС.
  • Rc - резьба коническая трубная внутренняя.
