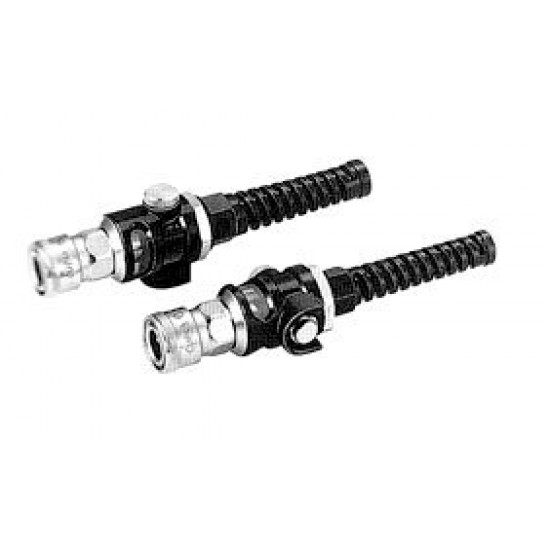

Быстроразъемные соединения БРС Cupla серии Oil Cupla

Быстроразъемные соединения БРС Cupla серии Oil Cupla

быстроразъемные соединения, БРС, Cupla, Oil Cupla, пневматика, Энерпром-Микуни


Направление потока в быстроразъемных соединениях Oil Cupla, пневматика, Энерпром-Микуни,
  • Рабочее давление: 1.5 МПа.
Структура клапанов
Перейти в глоссарий
  • Односторонний запорный клапан (со стороны гнезда)
Рабочая среда
Перейти в глоссарий
  • Воздух

Особенности

  • Эластичная муфта, шарикоподшипниковый механизм и встроенный в БРС резервуар для масла для смазки пневмоинструмента
  • Благодаря встроенному в БРС резервуару для масла, одним нажатием кнопки можно легко проводить смазку пневмоинструмента
  • Для закрепления шланга на хвостовике БРС необходимо просто разместить конец шланга в присоединительной части БРС и затянуть затяжную гайку
  • Эластичная муфта предотвращает перегиб шланга на хвостовике БРC

Спецификация

Материал корпуса
Хромированная сталь с алюминиевым резервуаром для масла
Размер БРС по шланг*, мм
&oslash,6.5 x &oslash,10
&oslash,8.5 х &oslash,12.5
для уретановых рукавов
Рабочее давление, МПа (кг/см2)
1.5 (15)
2.0 (20)

* указывается внутренний и наружный диаметры шланга.

Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-5oС ~ +60oC
стандарт
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Максимальный момент затяжки на трубопроводе

Код БРС
OC-65SNG
OC-85SNG
Момент затяжки, Нм (кг/см)
5 - 6 (51 -61)
7 - 8 (71 - 82)
  • В таблице указаны рекомендуемые значения.

Взаимозаменяемость

  1. Быстроразъемные, соединения, (БРС) серии Oil Cupla взаимозаменяемы с БРС серии Hi Cupla соответствующих типоразмеров (20, 30 и 40)
  2. Быстроразъемные соединения серии Oil Cupla взаимозаменяемы со всем моделями линейки Hi Cupla Series.

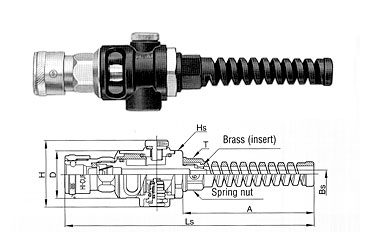

Размеры и типы быстроразъемных соединений (БРС) серии Oil Cupla.

Гнездо (socket)
Гнездо (socket), быстроразъемные соединения, БРС, Cupla, Oil Cupla, пневматика, Энерпром-Микуни,
SNG (для рвд)
Код БРС
Размер
шланга
Масса, г
Размеры, мм
Ls
A
H
&oslash,D
&oslash,B
Hs
T
OC-65SNG
&oslash,6.5 x &oslash,10
250
172
90
45
4530
5.3
29
17
OC-85SNG
&oslash,8.5 x &oslash,12.5
250
69.3172
90
45
30
7.5
29
2
