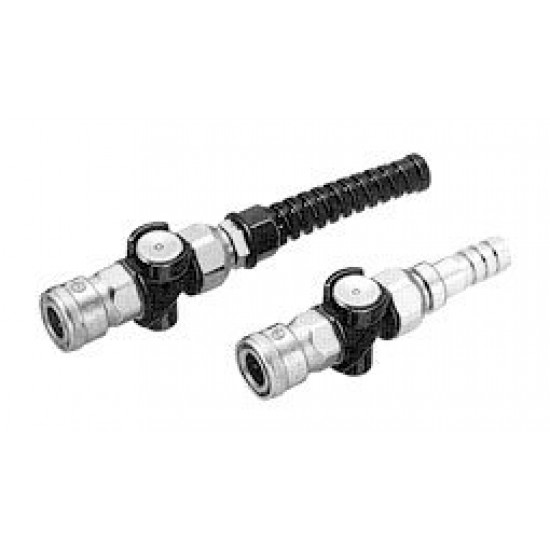

Быстроразъемные соединения (БРС) Cupla серии Duster Cupla

В наличии
Артикул
БРС Duster Cupla
Быстроразъемные соединения (БРС) Cupla серии Duster Cupla

Duster Cupla, быстроразъемные соединения,
 БРС, Cupla, пневматика, Энерпром-Микуни

Перейти в глоссарий
  • Рабочее давление: 1.0 МПа.
Структура клапанов
Перейти в глоссарий
  • Односторонний запорный клапан (со стороны гнезда)
Duster Cupla - направление потока, быстроразъемные
 соединения, БРС, Cupla, пневматика, Энерпром-Микуни
Рабочая среда
Перейти в глоссарий
  • Воздух


Особенности

  • Встроенный в БРС распылитель
  • Шарикоподшипниковый механизм предотвращает перекручивание шланга
  • Для закрепления шланга на хвостовике БРС необходимо просто разместить конец шланга в присоединительной части БРС и затянуть затяжную гайку
  • Эластичная муфта предотвращает перегиб шланга на хвостовике БРC

Спецификация

Материал корпуса
Хромированная сталь с алюминиевым распылителем
Размер БРС по шланг*, мм

для рукавов 1/4, 3/8, 1/2

o6.5 x o10

o8.5 х o12.5
для уретановых рукавов
Рабочее давление, МПа (кг/см2)
1.0 (10)
1.5 (15)

* указывается внутренний и наружный диаметры шланга.



Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-5oС ~ +60oC
стандарт
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Максимальный момент затяжки на трубопроводе

Код БРС
DCS-65PNG
DCS-85PNG
Момент затяжки, Нм (кг/см)
5 - 6 (51 -61)
7 - 8 (71 - 82)
  • В таблице указаны рекомендуемые значения.

Взаимозаменяемость

  1. БРС серии Duster Cupla взаимозаменяемы с БРС серии Hi Cupla соответствующих типоразмеров (20, 30 и 40)
  2. Быстроразъемные соединения серии Duster Cuplaвзаимозаменяемы со всем моделями линейки Hi Cupla Series

Размеры и типы быстроразъемных соединений (БРС) серии Duster Cupla.



Гнездо (socket)
Duster Cupla - схема, быстроразъемные соединения, БРС, Cupla, пневматика, Энерпром-Микуни
PH (шланговое соединение)
Код БРС
Размер
шланга
Масса, г
Размеры, мм
Ls
A
H
oB
Hs
T
DCS-20PH
1/4
168
117.9
30
40.5
5.0
29
9.0
DCS-30PH
3/8
171
121.9
34
40.5
7.5
29
11.3
DCS-40PH
1/2
193
123.9
36
40.5
7.5
29
15

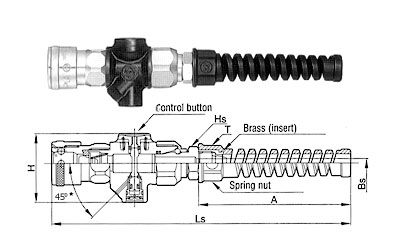

Duster Cupla - схема, быстроразъемные соединения, БРС, Cupla, пневматика, Энерпром-Микуни
PNG (шланговое соединение с гибкой муфтой)
Код БРС
Размер
шланга
Масса, г
Размеры, мм
Ls
A
H
oB
Hs
T
DCS-65PNG
o6.5 x o10
176
176.9
90
40.5
5.3
17
19
DCS-85PNG
o8.5 x o12.5
185
176.9
90
40.5
7.5
19
22
