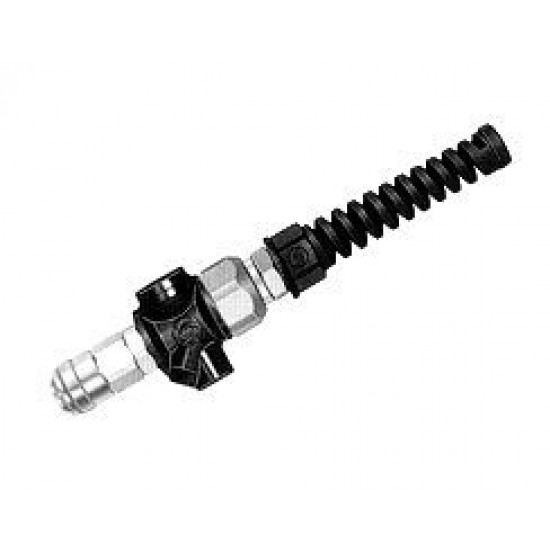

Быстроразъемные соединения БРС Cupla серии Super Duster Cupla

В наличии
Артикул
Super Duster Cupla
Быстроразъемные соединения БРС Cupla серии Super Duster Cupla

Super Duster Cupla, быстроразъемные соединения, БРС, Cupla, пневматика, Энерпром-Микуни

Перейти в глоссарий
  • Рабочее давление: 1.0 МПа.
Структура клапанов
Перейти в глоссарий
  • Односторонний запорный клапан (со стороны гнезда)
Рабочая среда
Перейти в глоссарий
  • Воздух


Super Duster Cupla - направление потока, быстроразъемные соединения, БРС, Cupla, пневматика, Энерпром-Микуни

Особенности

  • Быстрое соединение, эластичная муфта и встроенный в БРС распылитель!
  • Быстрое соединение и разъединение пневмоинструмента
  • Удобная очистка от грязи и шлифовальной пыли не отсоединяя пневмоинструмент
  • Шарикоподшипниковый механизм предотвращает перекручивание шланга
  • Для закрепления шланга на хвостовике БРС необходимо просто разместить конец шланга в присоединительной части БРС и затянуть затяжную гайку
  • Эластичная муфта предотвращает перегиб шланга на хвостовике БРC

Спецификация

Материал корпуса
Хромированная сталь с алюминиевым распылителем
Размер БРС по шланг*, мм

&oslash,6.5 x &oslash,10

Рабочее давление, МПа (кг/см2)
1.0 (10)
1.5 (15)

* указывается внутренний и наружный диаметры шланга.





Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-5oС ~ +60oC
стандарт
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Максимальный момент затяжки на трубопроводе



Код БРС
SDS-65PNG
Момент затяжки, Нм (кг/см)
5 - 6 (51 -61)
  • В таблице указаны рекомендуемые значения.

Взаимозаменяемость

  1. Быстроразъемные, соединения (БРС) серии Super Duster Cupla могут быть соединены со штекерами (plug) серии Super Cupla

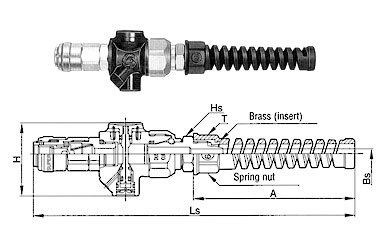

Размеры и типы быстроразъемных соединений (БРС) серии Super Duster Cupla.



Гнездо (socket)
Super Duster Cupla - схема, быстроразъемные соединения, БРС, Cupla, пневматика, Энерпром-Микуни
шланговое соединение с гибкой муфтой (PNG)
Код БРС
Размер
шланга
Масса, г
Размеры, мм
Ls
A
H
&oslash,B
Hs
T
SDS-65PNG
&oslash,8.5 x &oslash,12.5
158
179.4
90
40.5
5.3
19
19
