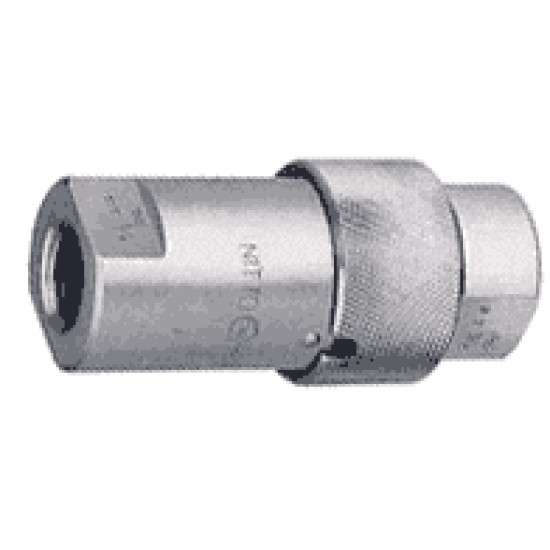

Быстроразъемные соединения БРС серии 450B Cupla

В наличии
Артикул
БРС 450B Cupla
Быстроразъемные соединения БРС серии 450B Cupla

Быстроразъемные соединения (БРС) Cupla серии 450B Cupla

  • рабочее давление: 20,6 МПа.
  • структура клапана: двусторонний запорный.
  • применимые жидкости: гидравлическое масло.
Конструкция быстроразъемных соединений Cupla серии 450B Cupla



Особенности

  • Быстроразъемные соединения серии 450B Cupla - это БРС высокого давления, предназначенный для применения в гидравлических сетях с рабочим давлением до 44,1 МПа (450 кг/см2)
  • Система клапанов быстроразъемных соединений (БРС) Cupla серии 450B Cupla выполнена по принципу металльческий контакт, т.е. в проточной линии БРС нет никаких уплотнений, что во-первых, увеличивает срок службы, а во-вторых, уменьшаются потери давления в БРС
  • БРС данной серии оснащены специальным механизмом, предотвращающим самопроизвольное разъединение штекера и гнезда при воздействии на быстроразъемное соединение вибрации и других динамических нагрузок
  • И гнездо, и штекер БРС Cupla серии 450B Cupla имеют встроенные автоматические запорные клапаны, которые при разъединении предотвращают отток жидкости, а сама процедура разъединения (соединения) производится легко и быстро в одно движение


Варианты применения

Быстроразъемные соединения (БРС) Cupla серии 450B Cupla в гидросистемах с рабочим давлением 44,1 МПа (450 кг/см2)
Различное гидрооборудование

Спецификация

Материал корпуса
Специальная сталь, оцинковка
3/8, 1/2
Рабочее давление, МПа (кг/см2)
44,1 (450)
68,6 (700)

Уплотнение

Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-20oС ~ +80oC
стандарт
FKM
X-100
-20oС ~ +80oC
под заказ
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук
  • FKM - фторэластомер (фтористый каучук)
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Максимальный момент затяжки на трубопроводе

450B-3SP
450B-4SP
Размер БРС
3/8
1/2
Момент затяжки, Нм (кг/см)
40 (408)
85 (867)

Минимальная площадь поперечного сечения пропускного канала БРС Cupla

Код БРС
450B-3SP
450B-4SP
Размер БРС
3/8
1/2
Площадь, мм2
37
66
  • В таблице указаны рекомендуемые значения.
  • минимальная площадь поперечного сечения в пропускном канале, посмотреть в глоссарии
  • БРС серии HSP Cupla в замкнутом виде (штекер подключен к гнезду) пригодны для вакуумного соединения при давлении 1,3х10-1 Па.

Размеры быстроразъемных соединений (БРС) серии HSP Cupla

Штекер
Габаритные размеры быстроразъемных соединений (БРС) Cupla серии 450B Cupla, штекер (plug)
Быстроразъемные соединения (БРС) Cupla серии 450B, штекер (plug)



Код штекера
Масса, г
Размеры штекера в мм
Lp
C
Hp
Т
450B-3P
95
37,5
22,5
фаска 24 x 28
Rс3/8
450-4P*
-
50
35
фаска 32 x 35
Rс1/2

*Поставляется по отдельному заказу

Гнездо
Габаритные размеры быстроразъемных соединений (БРС) Cupla сери 450B Cupla, гнездо (socket)

Быстроразъемные соединения (БРС) Cupla серии 450B Cupla, гнездо (socket)



Код гнезда
Масса, г
Размеры гнезда, мм
Ls
D
Hs
Т
450B-3S
285
59,5
36
Фаска 24 х 30
Rс3/8
450B-4S*
-
85
46
Фаска 36 х 40
Rс1/2

*Поставляется по отдельному заказу

Примечание:
  • Фаска - профиль затяжной части БРС круглый с вырезами (фасками) под ключ
  • 19 х 23,9: 19 - размер под ключ, 23,9 - внешний диаметр затяжной части БРС
  • Rc - резьба коническая трубная внутренняя
