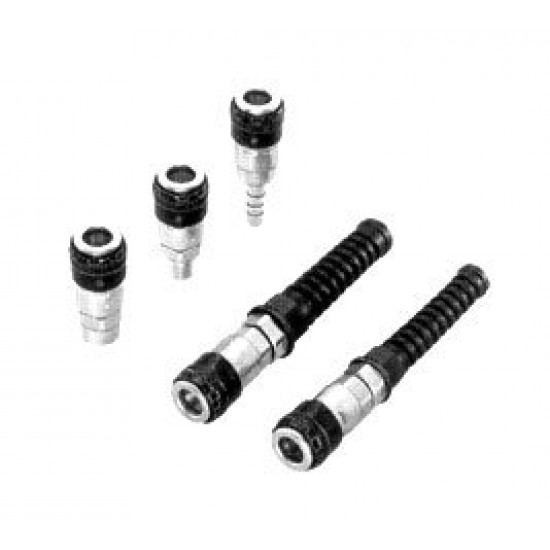

Быстроразъемные соединения БРС Cupla серии Lock Cupla 200

В наличии
Артикул
БРС Lock Cupla 200
Быстроразъемные соединения БРС Cupla серии Lock Cupla 200


Перейти в глоссарий
  • Рабочее давление: 1.0 МПа.
Структура клапанов
Перейти в глоссарий
  • Односторонний запорный клапан (со стороны гнезда)
Рабочая среда
Перейти в глоссарий
  • Воздух





Особенности

  • Запирающий механизм для надежного соединения с пневмоинструментом
  • Для надежного и быстрого соединения пневмоинструмента в одно касание просто вставьте штекер (plug) в гнездо (socket)
  • Шарикоподшипниковый механизм предотвращает перекручивание шланга
  • Для закрепления шланга на хвостовике БРС необходимо просто разместить конец шланга в присоединительной части БРС и затянуть затяжную гайку
  • Эластичная муфта предотвращает перегиб шланга на хвостовике БРC.
  • Максимально удобное применение для пневматического инструмента
    и устройств

Спецификация







Материал корпуса
Хромированная сталь с алюминиевым распылителем
Размер БРС по шланг*, мм

1/4, 3/8, 1/2

&oslash,6.5 x &oslash,10

&oslash,8.5 х &oslash,12.5

для уретановых рукавов

Рабочее давление, МПа (кг/см2)
1.0 (10)
1.5 (15)

* указывается внутренний и наружный диаметры шланга.





Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-5oС ~ +60oC
стандарт
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений



Максимальный момент затяжки на трубопроводе



Код БРС
Шланг
Гибкая муфта
Размер
1/4
3/8
1/2
&oslash,6.5 x &oslash,10
&oslash,8.5 х &oslash,12.5
Момент затяжки, Нм (кг/см)
14 (143)
22 (224)
60 (612)
5 - 6 (51 -61)
7-8 (71-82)
  • В таблице указаны рекомендуемые значения.

Взаимозаменяемость

  1. Быстроразъемные соединения (БРС) серии Lock Cupla 200 взаимозаменяемы с БРС серии Hi Cupla соответствующих типоразмеров (20, 30 и 40)
  2. Быстроразъемные соединения серии Lock Cupla 200 взаимозаменяемы со всем моделями линейки Hi Cupla Series.

Размеры и типы быстроразъемных соединений (БРС) серии Lock Cupla 200

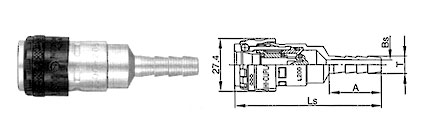

Гнездо (socket)
шланговое соединение
Код БРС
Размер
шланга
Масса, г
Размеры, мм
Ls
A
&oslash,B
T
L200-20SH
1/4
90
77
27.5
5
9
L200-30SH
3/8
90
79
32
7.5
11.3
L200-40SH
1/2
104
79.5
30
10
15

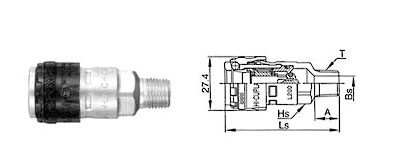

внешнее резьбовое соединение
Код БРС
Размер
шланга
Масса, г
Размеры, мм
Ls
Hs
A
&oslash,B
T
L200-20SM
Rc1/4 (PT1/4)
89
60
19
13
7.5
R1/4
L200-30SM
Rc3/8 (PT3/8)
91
60.5
19
13.5
10
R3/8
L200-40SM
Rc1/2 (PT1/2)
102
56
24
24
13
R1/2

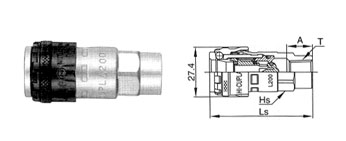

внутреннее резьбовое соединение
Код БРС
Размер
шланга
Масса, г
Размеры, мм
Ls
Hs
A
T
L200-20SF
R1/4 (PT1/4)
94
57.5
19
14.5
Rc1/4
L200-30SF
R3/8 (PT3/8)
103
55.5
22
13
Rc3/8
L200-40SF
R1/2 (PT1/2)
138
57.5
19
16
Rc1/2
шланговое соединение с гибкой муфтой
Код БРС
Размер
шланга
Масса, г
Размеры, мм
Ls
Hs
A
&oslash,B
T
L200-20SNRG
&oslash,6.5 x &oslash,10
125
147.8
19
90
5.3
19
L200-30SNRG
&oslash,8.5 x &oslash,12.5
132
146.8
21
90
7.5
R3/8
