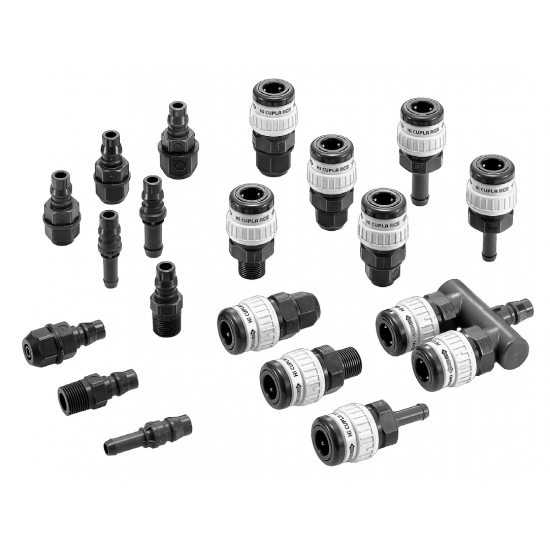

Быстроразъемные соединения БРС Cupla серии Hi Cupla Ace (пластиковые)

В наличии
Артикул
БРС Hi Cupla Ace
Быстроразъемные соединения БРС Cupla серии Hi Cupla Ace



  • Рабочее давление: 1.5 МПа.
Структура клапанов
Перейти в глоссарий
  • Односторонний запорный клапан (со стороны гнезда)
Рабочая среда
Перейти в глоссарий вода инертные газы, вакуум
  • Воздух, вода, инертные газы



Особенности

  • Ууровень давления при использовании БРС Hi Cupla Ace сопоставим с уровнем давления для металлических БРС благодаря особо прочному пластику

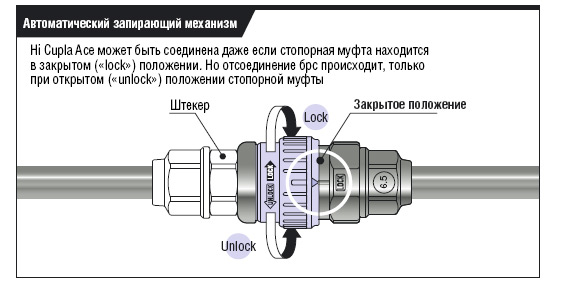

  • Встроенный автоматический запирающий механизм для надежного соединения пневмоинструмента.
  • Использование воздушного потока в любом направлении
  • Возможно использование для воздуха, воды, инертных газов


Спецификация







Материал корпуса
Инженерный пластик
Размер БРС по шланг*, мм
HA-20SH

1/4

HA-30SH

3/8

HA-30SM
Rc1/4 для внутреннего резьбового соединения
HA-30SM

Rc3/8 для внутреннего резьбового соединения

HA-50SNG

&oslash,5mm х &oslash,8mm уретановый шланг

HA-65SNG

&oslash,6,5mm х &oslash,10mm уретановый шланг

HA-85SNG

&oslash,8.5mm х &oslash,12.5mm уретановый шланг

HA-T

Вход: 20З-PLA, Выход: HA65S x 2

Рабочее давление, МПа (кг/см2)
1.5 (15), 1.0 (10) для модели HA-T
2.0 (20), 1.5 (15) для модели HA-T

* указывается внутренний и наружный диаметры шланга.





Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-5oС ~ +60oC
стандарт
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Минимальная площадь сечения



Код БРС
HA-20/30SM
HA-50/60SNG
HA-85SNG
Минимальная площадь сечения
2.5 - 3.0 (26-29)
1.6 - 2.0 (16-20)
2.2 - 2.8 (22-29)
  • В таблице указаны рекомендуемые значения.

Взаимозаменяемость

  1. Быстроразъемные соединения (БРС) серии Hi Cupla Ace взаимозаменяемы с БРС серии Hi Cupla соответствующих типоразмеров (20, 30 и 40)
  2. Быстроразъемные соединения серии Hi Cupla Ace взаимозаменяемы со всем моделями линейки Hi Cupla Series.
  3. Не применима для использования с вакуумом

Размеры и типы быстроразъемных соединений (БРС) серии Hi Cupla Ace

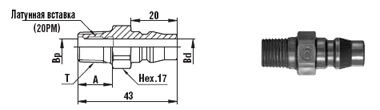

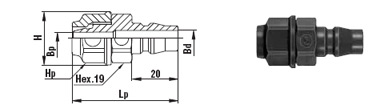

Пластиковый штекер (plug)

подпись
Код БРС
Размер
шланга
Масса, г
Размеры, мм
Lp
&oslash,Hp
A
&oslash,T
&oslash,Bp
&oslash,Bd
20PH-PLA
1/4
3
49
14
21.5
9
5.5
7
30PH-PLA
3/8
4
52
16
23.5
11.5
7
7

подпись
Код БРС
Размер
шланга
Масса, г
Размеры, мм
A
&oslash,T
&oslash,Bp
&oslash,Bd
20PM-PLA
Rc1/4 (PT1/4)
8
15
R1/4 (PT1/4)
7
7.4
30PM-PLA
Rc3/8 (PT3/8)
6
15
R3/8 (PT3/8)
10
7.4

подпись
Код БРС
Размер
шланга
Масса, г
Размеры, мм
Hp
&oslash,Bd
50PNG-PLA
&oslash,5mm х &oslash,8mm
9
19
4
65PNG-PLA
&oslash,6.5mm х &oslash,10mm
12
19
5.3
85PNG-PLA
&oslash,8.5mm х &oslash,12.5mm
16
22
7

подпись
Код БРС
Размер
шланга
Масса, г
20PFF-PLA
G1/4 (PF1/4)
6

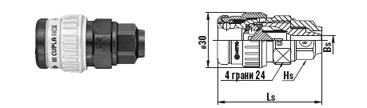

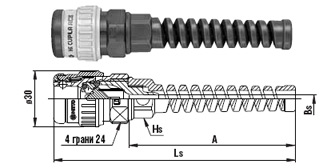

Hi Cupla Ace. Гнездо (socket)

подпись
Код БРС
Размер
шланга
Масса, г
Размеры, мм
Ls
A1
A2
&oslash,T
&oslash,Bs
HA-20SH
1/4
26
65.5
25.5
21.5
9
5
HA-30SH
3/8
28
68
28
23.5
11.5
7

подпись
Код БРС
Размер
шланга
Масса, г
Размеры, мм
&oslash,T
&oslash,Bs
HA-20SM
Rc1/4 (PT1/4)
27
R1/4 (PT1/4)
7
HA-30SM
Rc3/8 (PT3/8)
26
R3/8 (PT3/8)
8

подпись
Код БРС
Размер
шланга
Масса, г
Размеры, мм
Hs
&oslash,Bs
HA-50SNG
&oslash,5 x &oslash,8
31
19
4
HA-65SNG
&oslash,6.5 x &oslash,10
32
19
5.3
HA-85SNG
&oslash,8.5 x &oslash,12.5
35
22
7

подпись
Код БРС
Размер
шланга
Масса, г

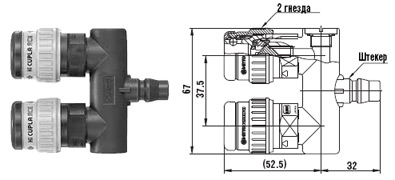

HA-T
20P-PLA-65S x2
73
Характеристики
Артикул БРС Hi Cupla Ace
Напишите ваш собственный отзыв
Вы пишете отзыв на:Быстроразъемные соединения БРС Cupla серии Hi Cupla Ace (пластиковые)
Ваша оценка
