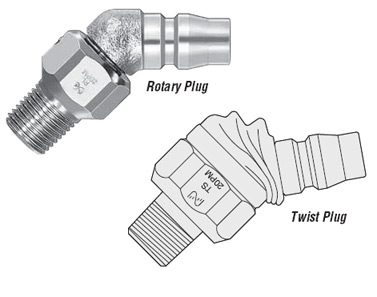

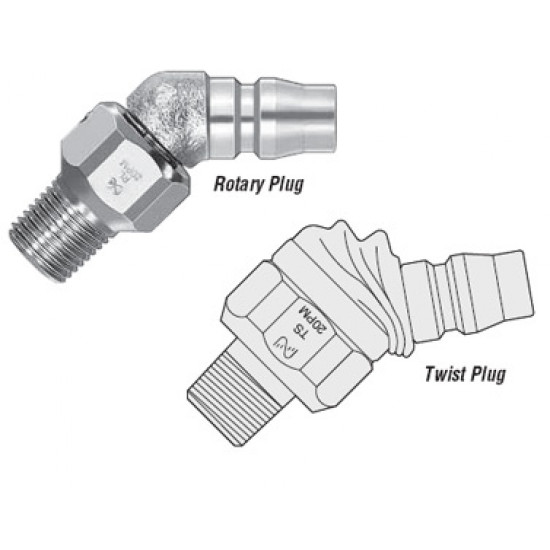

Быстроразъемные соединения (БРС) Cupla серии Rotary Plug

Быстроразъемные соединения (БРС) Cupla серии Rotary Plug


  • Рабочее давление: 1.5 МПа.
Структура клапанов
Перейти в глоссарий
  • без клапанов
Рабочая среда
Перейти в глоссарий инертные газы, вакуум
  • Воздух, инертные газы


Особенности

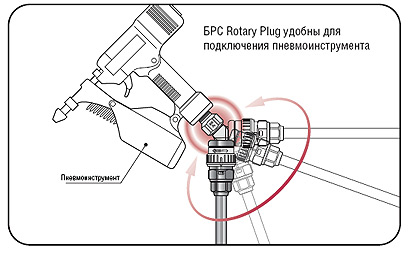

  • Вращающийся на 360 штекер (plug) для удобного использования пневмоинструмента
  • Штекер (plug) согнут под углом 45 для простого подключения и удобного использования пневмоинструмента

Спецификация

Материал корпуса
никелированная сталь
Размер БРС по шланг*, мм

1/4, 3/8

Рабочее давление, МПа (кг/см2)
1.5 (15) / 1.0 (10) (только RL-02PM PFF тип)
2.0 (20) / 1.5 (15) (только RL-02PM PFF тип)

* указывается внутренний и наружный диаметры шланга.

Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-5oС ~ +60oC
стандарт
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Минимальная площадь сечения

Размер
1/4
1/4
Минимальная площадь сечения
15 (153)
25 (255)
  • В таблице указаны рекомендуемые значения.

Взаимозаменяемость

  1. Взаимозаменяемы с БРС серии Hi Cupla соответствующих типоразмеров (20, 30 и 40) и с БРС серии Hi Cupla RL-20PM, RL-30PM, RL-20PFF
  2. Соединяются с моделями Super Cupla Series RL-02PM, RL-02PFF

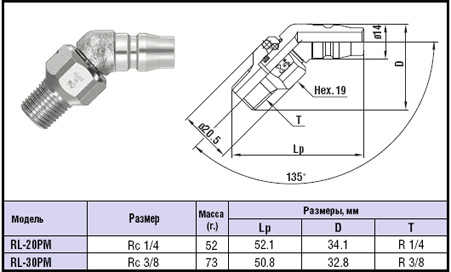

Размеры и типы быстроразъемных соединений (БРС) серии Rotary Plug

Штекер (plug)
внешнее резьбовое соединение (PM)
Код БРС
Размер
шланга
Масса, г
Размеры, мм
Lp
D
T
RL-20PM
Rc1/4 (PT1/4)
52
52.1
34.1
R1/4 (PT1/4)
RL-30PM
Rc3/8 (PT3/8)
73
50.8
32.8
R3/8 (PT3/8)

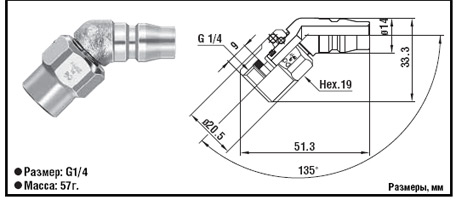

внутреннее резьбовое соединение (RL-20PFF)

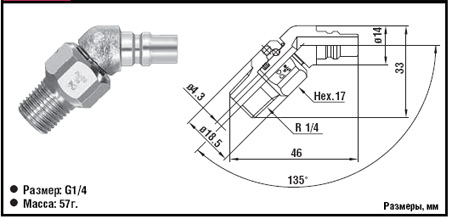

внешнее резьбовое соединение (RL-20PM)

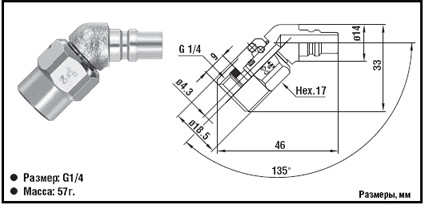

внутреннее резьбовое соединение (RL-20PFF)
