Быстроразъемные соединения БРС с вращающимся разъемом

Быстроразъемные соединения БРС с вращающимся разъемом

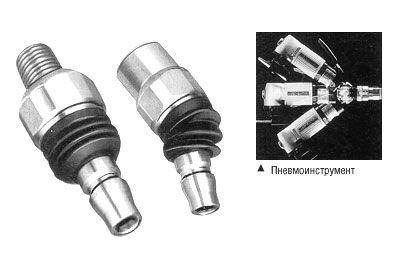

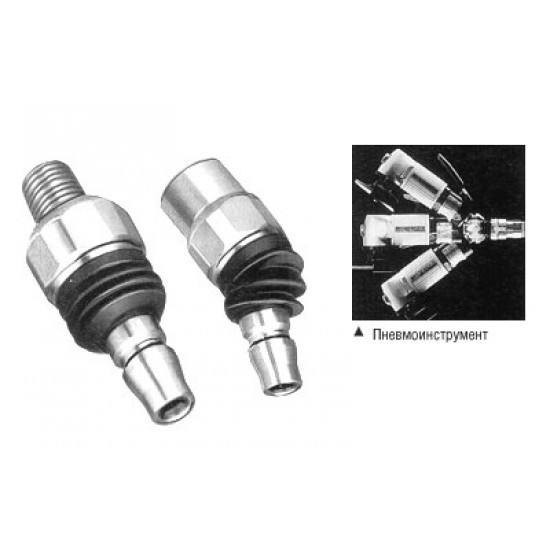

Быстроразъемные соединения серии Twist Plug Cupla


Перейти в глоссарий
  • Рабочее давление: 1.0 МПа.
Структура клапанов

  • без клапанов
Рабочая среда
Перейти в глоссарий
  • Воздух



Особенности

  • Предотвращает изгибы и перекручивание шланга.
  • Подвижный штекер (plug), изгибающийся в диапазоне 70
  • Изгибающая часть под гибким пластиком для плавного изгиба и повышения долговечности БРС
  • Пылезащитный колпачок предотвращает от загрязнения.

Спецификация

Материал корпуса
никелированная сталь
Размер БРС по шланг*, мм

1/8, 1/4, 3/8

Рабочее давление, МПа (кг/см2)
1.0 (10)
1.5 (15)

* указывается внутренний и наружный диаметры шланга.

Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-5oС ~ +60oC
стандарт
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Минимальная площадь сечения

Размер
R1/8 (PT1/8)
R1/4 (PT1/4)
R3/8 (PT3/8)
Минимальная площадь сечения
8-10 (82-102)
12-15 (122-153)
22-25 (224-255)
  • В таблице указаны рекомендуемые значения.

Взаимозаменяемость

  1. Взаимозаменяемы с БРС серии Hi Cupla соответствующих типоразмеров (20, 30 и 40) и с БРС серии Hi Cupla RL-20PM, RL-30PM, RL-20PFF
  2. Соединяются с моделями линейки Super Cupla Series RL-02PM, RL-02PFF
  3. Не совместимы для использования с вакуумом

Размеры и типы быстроразъемных соединений (БРС) серии Twist Plug

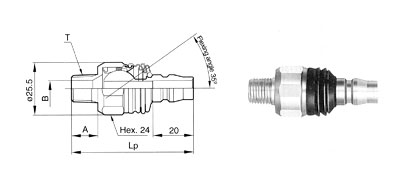

Штекер (plug)
внешнее резьбовое соединение (PM)
Код БРС
Размер
шланга
Масса, г
Размеры, мм
Lp
A
ø,B
T
TS-10PM
Rc1/8 (PT1/8)
59
5725
10
4
R1/8 (PT1/8)
TS-20PM
Rc1/4 (PT1/4)
59
60
13
8
R1/4 (PT1/4)
TS-30PM
Rc3/8 (PT3/8)
65
60
13
10
R3/8 (PT3/8)

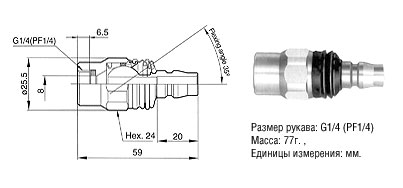

внутреннее резьбовое соединение (RL-20PFF)

Написать отзыв

Примечание: HTML разметка не поддерживается! Используйте обычный текст.
Плохо Хорошо
  • Наличие: Под заказ
  • Модель: Twist Plug
0р.
