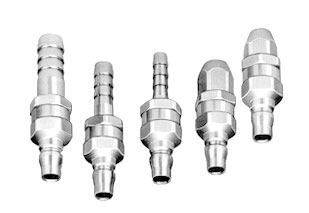

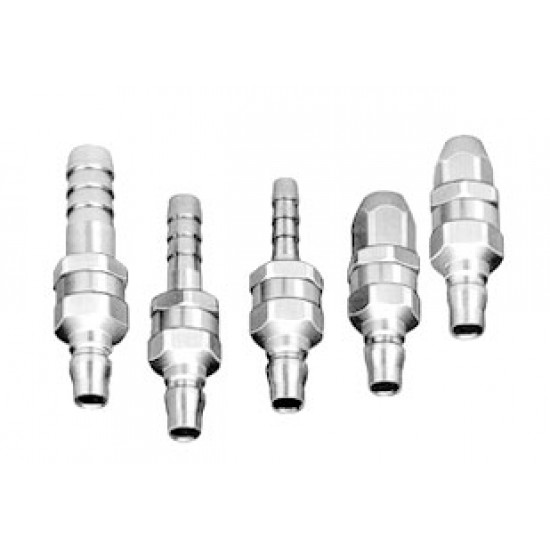

Быстроразъемные соединения БРС Cupla серии Purge Plug

Быстроразъемные соединения БРС Cupla серии Purge Plug

Перейти в глоссарий
  • Рабочее давление: 1.0 МПа.
Структура клапанов
Перейти в глоссарий
  • штекер БРС со стравливающим клапаном
Рабочая среда
Перейти в глоссарий
  • Воздух



Особенности

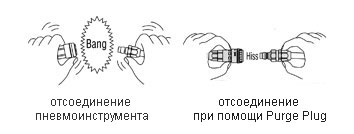

  • Постепенное падение давления в шланге при разъединении БРС
  • Уникальная система разъединения.
  • Специальный епрст клапан уменьшает повышает долговечность
  • Может быть с уверенностью использован даже при большом давлении и шланге большой длины.

Спецификация



Материал корпуса
хромированная сталь
Размер БРС по шланг*, мм

1/8, 1/4, 3/8

Рабочее давление, МПа (кг/см2)
1.0 (10)
1.5 (15)

* указывается внутренний и наружный диаметры шланга.





Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-5oС ~ +60oC
стандарт
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Максимальный момент затяжки на трубопроводе

Момент затяжки, Нм (кг/см)
9 - 11 (92 -112)
  • В таблице указаны рекомендуемые значения.

Минимальная площадь сечения

тип БРС
PV-20PH
PV-30PH
PV-40PH
PV-65PH
PV-85PH
Минимальная площадь сечения
19.6
44.1
50.4
22.0
44.1
  • В таблице указаны рекомендуемые значения.

Взаимозаменяемость

  1. Быстроразъемные соединения БРС серии Purge Plug взаимозаменяемы с БРС серии Hi Cupla соответствующих типоразмеров (20, 30 и 40)
  2. Быстроразъемные соединения серии Purge Plug взаимозаменяемы со всем моделями линейки Hi Cupla Series
  3. Не совместимы для использования с вакуумом

Варианты применения



Быстроразъемные соединения (БРС) Cupla серии Hi Cupla для подключения пневматического инструмента



Размеры и типы быстроразъемных соединений (БРС) серии Purge Plug

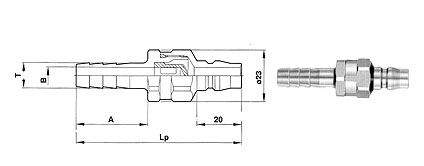

Штекер (plug)
для шлангового соединения (PH)
Код БРС
Размер
шланга
Масса, г
Размеры, мм
Lp
A
&oslash,B
&oslash,T
PV-20PH
1/4
59
70
28
5
8.4
PV-30PH
3/8
62
74
32
7.5
11.3
PV-40PH
1/2
76
77
35
9
14.8

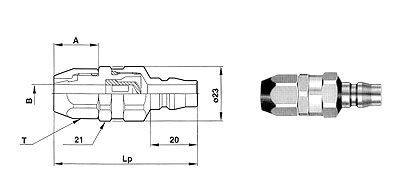

Для уретанового шлангового соединения (PN)
Код БРС
Размер
шланга
Масса, г
Размеры, мм
Lp
A
&oslash,B
&oslash,T
PV-65PN
&oslash,6.5 x &oslash,10
71
59
17
5.3
17
PV-85PN
&oslash,8.5 x &oslash,12.5
78
61
19
7.5
19
