Быстроразъемные соединения БРС серии 700R Cupla

В наличии
Артикул
БРС 700R Cupla
Быстроразъемные соединения БРС серии 700R Cupla


  • рабочее давление: 68,6 МПа.
Перейти в глоссарий

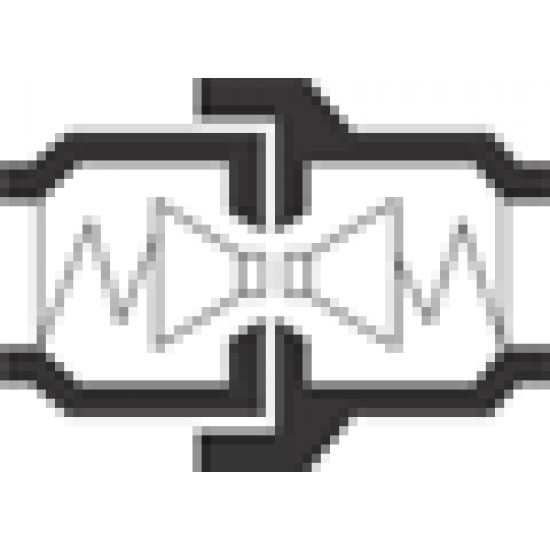

  • структура клапана: двусторонний запорный.
Перейти в глоссарий
  • применимые жидкости: гидравлическое масло.
Конструкция быстроразъемных соединений (БРС) Cupla серии 700R Cupla



Особенности

  • Быстроразъемные соединения серии 700R Cupla - это БРС высокого давления, предназначенные для использования в гидравлических системах с рабочим давлением до 68,6 МПа (700 кг/см2) и максимальным давлением до 98 МПа (1000 кг/см2)
  • Система клапанов быстроразъемных соединений (БРС) Cupla серии 450B Cupla выполнена по принципу металльческий контакт, т.е. в проточной линии БРС нет никаких уплотнений, что во-первых, увеличивает срок службы, а во-вторых, уменьшаются потери давления в БРС
  • Уникальная система Кольцевого замка потдерживает прочную связь штекера и гнезда даже при значительных вибрациях, гидравлических ударах и других динамических нагрузках
  • И гнездо, и штекер БРС Cupla серии 450B Cupla имеют встроенные автоматические запорные клапаны, которые при разъединении предотвращают отток жидкости, а сама процедура разъединения (соединения) производится легко и быстро в одно движение


Варианты применения

Быстроразъемные соединения (БРС) Cupla серии 700R Cupla используются в гидравлических системах с рабочим давлением до 68,6 МПа, например в гидросистеме камнедробилок (измельчителей породы)




Спецификация

Материал корпуса
Специальная сталь (хром-молибденовая сталь), оцинковка
3/8, 1/2
Рабочее давление, МПа (кг/см2)
68,6 (700)
98,0 (1000)

Уплотнение

Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-20oС ~ +80oC
стандарт
FKM
X-100
-20oС ~ +80oC
по заказ
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • FKM - фторэластомер (фтористый каучук).
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Максимальный момент затяжки на трубопроводе

700R-3SP
700R-4SP
Размер БРС
3/8
1/2
Момент затяжки, Нм (кг/см)
40 (408)
85 (867)

Минимальная площадь поперечного сечения пропускного канала БРС Cupla

Код БРС
700R-3SP
700R-4SP
Размер БРС
3/8
1/2
Площадь, мм2
34
55
  • В таблице указаны рекомендуемые значения.
  • минимальная площадь поперечного сечения в пропускном канале, посмотреть в глоссарии
  • БРС серии HSP Cupla в замкнутом виде (штекер подключен к гнезду) пригодны для вакуумного соединения при давлении 1,3х10-1 Па.

Размеры быстроразъемных соединений (БРС) серии HSP Cupla

Штекер
Габаритные размеры быстроразъемных соединений (БРС) Cupla серии 700R Cupla, штекер (plug)
Быстроразъемные соединения (БРС) Cupla серии 700R Cupla, штекер (plug)



Код штекера
Масса, г
Размеры штекера в мм
Lp
C
Dp
Hp
A
T
700R-3P
210
54
18
39,5
фаска
24 x 28
13
Rс3/8
700R-4P
418
70
22
50
фаска
27 x 35
16
Rс1/2
Гнездо
Габаритные размеры быстроразъемных соединений (БРС) Cupla серии 700R Cupla
Быстроразъемные соединения (БРС) Cupla серии 700R Cupla, гнездо (socket)



Код гнезда
Масса, г
Размеры гнезда, мм
Ls
D
Hs
A
T
700R-3S
270
73
39,5
Фаска 22 х 25
13
Rс3/8
700R-4S
562
91
50
Фаска 27 х 32
16
Rс1/2
Примечание:
  • Фаска - профиль затяжной части БРС круглый с вырезами (фасками) под ключ.
  • 24 х 28: 24 - размер под ключ, 28 - внешний диаметр затяжной части БРС.
  • Rc - резьба коническая трубная внутренняя.
