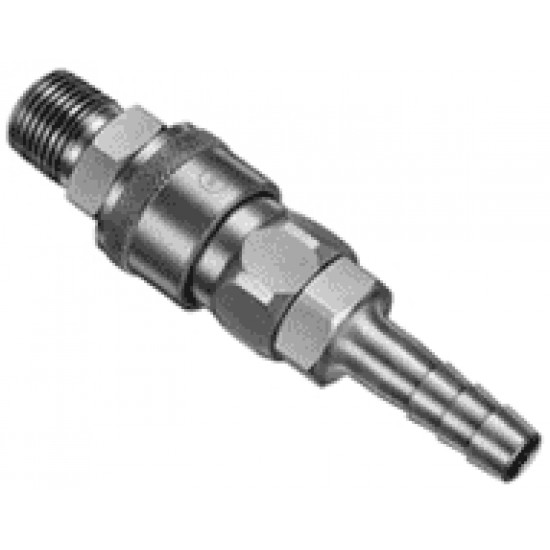

Быстроразъемные соединения БРС сери Hi Cupla TW для воздуха

Быстроразъемные соединения БРС сери Hi Cupla TW для воздуха
  • Наличие: Под заказ
  • Модель: БРС Hi Cupla TW
0р.

Быстроразъемные соединения (БРС) Cupla серии Hi Cupla TW для воздуха

  Конструкция быстроразъемных соединений (БРС) Cupla серии Hi Cupla TW
  • Рабочее давление: 1,5 МПа
Структура клапанов
  • Односторонний запорный клапан (со стороны гнезда)
Рабочая среда
  • Воздух

Особенности

  • В качестве штекеров для быстроразъемных соединений данной серии (Hi Cupla TW) используются стандартные штекеры от быстроразъемных соединений серии Hi Cupla, следующих типоразмеров: 20, 30 и 40
  • Быстроразъемные соединения Hi Cupla TW - это БРС двухстороннего действия, т.е. с возможностью передачи потоков воздуха в обе стороны пневматической сети (линии)
  • Высокая функциональность и широкий диапазон применения делают быстроразъемные соединения серии Hi Cupla TW наиболее подходящими для прокладки различных цеховых пневматических линий и подключения пневматического инструмента
  • Быстроразъемные соединения серии Hi Cupla TW чрезвычайно износоустойчивы, благодаря специальной упрочненной конструкции

Спецификация

Материал корпуса
Хромированная сталь
1/4 (20*), 3/8 (30), 1/2 (40)
Рабочее давление, МПа (кг/см2)
1,5 (15)
2,0 (20)

* указан типоразмер штекера/гнезда. Доступны следующие типоразмеры: 20, 30, 40.

Уплотнение

Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-20oС ~ +80oC
стандарт
FKM
X-100
-20oС ~ +80oC
стандарт
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • FKM - фторэластомер (фтористый каучук).
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Максимальный момент затяжки на трубопроводе

Размер БРС
1/4
3/8
1/2
Момент затяжки, Нм (кг/см)
14 (143)
22 (224)
60 (612)
  • В таблице указаны рекомендуемые значения.

Взаимозаменяемость

  1. В качестве штекеров для быстроразъемных соединений данной серии (Hi Cupla TW) используются стандартные штекеры от быстроразъемных соединений серии Hi Cupla, следующих типоразмеров: 20, 30 и 40.
  2. Быстроразъемные соединения серии Hi Cupla TW взаимозаменяемы со всем моделями линейки Hi Cupla Series.

Размеры и типы быстроразъемных соединений (БРС) серии Hi Cupla TW. Размеры гнезда (socket)

Быстроразъемные соединения (БРС) Cupla серии Hi Cupla TW, гнездо, модель TW-20SH, TW-30SH, TW-40SH   Быстроразъемные соединения (БРС) Cupla серии Hi Cupla TW, гнездо, модель TW-20SM, TW-30SM, TW-40SM
Габаритные размеры БРС Cupla серии Hi Cupla TW, моделей TW-20SH, TW-30SH, TW-40SH   Габаритные размеры БРС Cupla серии Hi Cupla TW, моделей TW-20SM, TW-30SM, TW-40SM
Код гнезда Размер РВД Масса, г Размеры, мм
Ls D Hs A T Bs
TW-20SH 1/4 98 72,5 26,5 19 30 9 5
TW-30SH 3/8 102 76,5 26,5 19 34 11,3 7,5
TW-40SH 1/2 117 78,5 26,5 19 36 15 9

Код гнезда Масса, г Размеры, мм
Ls D Hs A T Bs
TW-20SM 95 55,5 26,5 19 13 R1/4 7
TW-30SM 109 56,5 26,5 19 14 R3/8 8
TW-40SM 116 59,5 26,5 23 16 R1/2 9
Быстроразъемные соединения (БРС) Cupla серии Hi Cupla TW, гнездо, модель TW-20SF, TW-30SF, TW-40SF
Примечание:
  • Hs - размер под ключ
  • Шестигранник - профиль затяжной части шестигранный.
  • Rc - резьба коническая трубная внутренняя.
  • R - резьба наружная.
Габаритные размеры БРС Cupla серии Hi Cupla TW, моделей TW-20SF, TW-30SF, TW-40SF
Код гнезда Масса, г Размеры, мм
Ls D Hs A T
TW-20SF 95 49,5 26,5 19 Rс1/4 7
TW-30SF 96 50,5 26,5 21 Rс3/8 8
TW-40SF 137 52,5 26,5 29 Rс1/2 9
