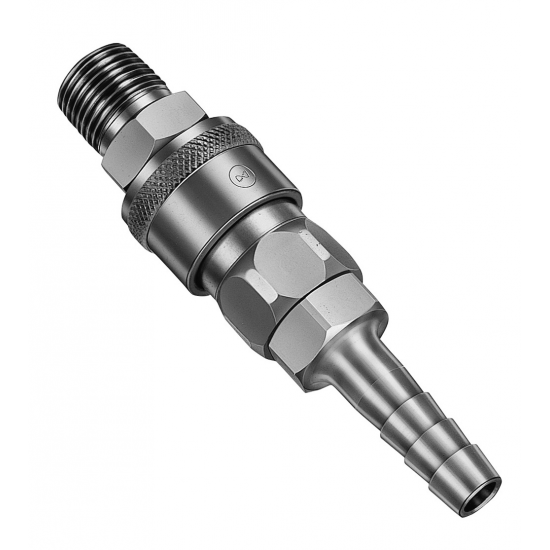

Быстроразъемные соединения БРС серии Hi Cupla

В наличии
Артикул
БРС Hi Cupla
  • Быстроразъемные соединения БРС общего назначения для подключения пневматического инструмента и оборудования к цеховым пневматическим сетям.
  • Вариант исполнения корпуса БРС из латуни позволяет использовать серию Hi Cupla для передачи воды. Следует заметить, что при разъединении БРС со стороны штекера будет остаточный ток воды, т.к. штекер не оснащен запорным клапаном.
  • Стальное исполнение корпуса быстроразъемных соединений данной серии является наиболее подходящим для передачи воздуха.
  • Быстроразъемные соединения серии Hi Cupla чрезвычайно износоустойчивы, благодаря специальной упрочненной конструкции (у стальных моделей).
  • Доступны различные варианты исполнения БРС по присоединительным размерам, диапазон которых способен удовлетворить самые специфическим требованиям!
  • Рабочее давление: 1,5 МПа.
Структура клапанов
  • Односторонний запорный клапан (со стороны гнезда)
Рабочая среда
  • Воздух
  • Вода

Варианты применения



Быстроразъемные соединения (БРС) Cupla серии Hi Cupla для подключения пневматического инструмента

Подключение пневматического инструмента к цеховым пневматическим линиям
Быстроразъемные соединения (БРС) Cupla серии Hi Cupla применяются в деревообрабатывающих прессах
Автоматические деревообрабатывающие прессы (прессы для сборки)

Размеры и типы быстроразъемных соединений (БРС) серии Hi Cupla



Штекер (plug)
Гнездо (socket)



           Быстроразъемные соединения (БРС) серии Hi Cupla, штекер (plug), модели: 17PH, 20PH, 30PH, 40PH, 400PH, 600PH, 800PH
Быстроразъемные соединения (БРС) серии Hi Cupla, гнездо (socket), модели: 17SH, 20SH, 30SH, 40SH, 400SH, 600SH, 800SH
Габаритные размеры штекера БРС Hi Cupla моделей: 17PH, 20PH, 30PH, 40PH, 400PH, 600PH, 800PH
Код штекера
Размер РВД
Масса, г
Размеры, мм
Сталь
Латунь
Нержавейка
lp
Hp
A
C
T
Bp
Bd
17PH
1/4"
24
54
16
27
20
7,2
4,5
7,5
20PH
1/4"
28
30
26
57
16
30
20
9
5
7,5
30PH
3/8"
31
34
27
61
16
34
20
11,3
7,5
7,5
40PH
1/2"
53
58
47
63
20
36
20
15
7,5
7,5
400PH
1/2"
66
72
67
66
22
36
23
15
9
13
600PH
3/4"
121
132
129
77
30
45
23
21
13
13
800PH
1"
152
167
150
85
34
54
23
27
20
13
Код гнезда
Размер РВД
Масса, г
Размеры, мм
Сталь
Латунь
Нержавейка
ls
D
A
T
Bs
17SH
1/4"
99
69,5
26,5
27
7,2
4,5
20SH
1/4"
103
107
100
72,5
26,51
30
9
5
30SH
3/8"
106
111
101
76,5
26,51
34
11,3
7,5
40SH
1/2"
118
124
118
78,5
26,51
36
15
9
400SH
1/2"
220
240
218
83
35
36
15
9
600SH
3/4"
251
273
242
92
35
45
21
14
800SH
1"
273
299
272
102
35
55
27
16






Быстроразъемные соединения (БРС) серии Hi Cupla, штекер (plug), модели: 10PM, 20PM, 30PM, 40PM, 400PM, 600PM, 800PM
Быстроразъемные соединения (БРС) серии Hi Cupla, гнездо (socket), модели: 10SM, 20SM, 30SM, 40SM, 400SM, 600SM, 800SM
Габаритные размеры штекера БРС Hi Cupla моделей: 10PM, 20PM, 30PM, 40PM, 400PM, 600PM, 800PM
Код штекера
Масса, г
Размеры, мм
Сталь
Латунь
Нержавейка
Lp
Hp
A
C
T
Bp
B
10PM
22
37
14
10
20
R1/8
4
7,5
20PM
25
28
27
41
14
13
20
R1/4
7,5
7,5
30PM
46
50
45
42
19
14
20
R3/8
7,5
7,5
40PM
59
66
62
46
22
16
20
R1/2
12
7,5
400PM
69
77
70
50
22
16
23
R1/2
13
13
600PM
116
126
115
55
32
18
23
R3/4
19
13
800PM
152
152
198
63
35
22
23
R1
22
13
Код гнезда
Масса, г
Размеры, мм
Сталь
Латунь
Нержавейка
ls
D
Hs
A
T
Bs
10SM
98
52,5
26,51
19
10
R1/8
5
20SM
101
104
96
55,5
26,51
19
13
R1/4
7
30SM
108
119
105
56,5
26,51
19
14
R3/8
8
40SM
131
136
120
59,5
26,51
232
16
R1/2
9
400SM
213
232
207
63
35
29
16
R1/2
13
600SM
260
283
241
67
35
32
19
R3/4
16
800SM
288
317
303
72
35
363
22
R1
16



Быстроразъемные соединения (БРС) серии Hi Cupla, штекер (plug), модели: 20PF, 30PF, 40PF, 400PF, 600PF, 800PF
Быстроразъемные соединения (БРС) серии Hi Cupla, гнездо (socket), модели: 20SF, 30SF, 40SF, 400SF, 600SF, 800SF
Габаритные размеры штекера БРС Hi Cupla моделей: 20PF, 30PF, 40PF, 400PF, 600PF, 800PF
Код штекера
Масса, г
Размеры, мм
Сталь
Латунь
Нержавейка
Lp
Hp
A
C
T
Bp
20PF
28
30
30
36
17
13
20
Rc1/4
7,5
30PF
39
41
41
37
21
14
20
Rc3/8
7,5
40PF
70
77
69
38
29
15
20
Rc1/2
7,5
400PF
82
89
81
41
29
15
23
Rc1/2
13
600PF
116
126
118
45
35
17
23
Rc3/4
13
800PF
190
202
192
54
41
22
23
Rc1
13
Код гнезда
Масса, г
Размеры, мм
Сталь
Латунь
Нержавейка
ls
D
Hs
A
T
20SF
95
103
98
49,5
26,51
19
13
Rc1/4
30SF
103
105
99
50,5
26,51
21
14
Rc3/8
40SF
139
149
138
52,5
26,51
29
15
Rc1/2
400SF
216
235
216
57
35
29
15
Rc1/2
600SF
260
283
258
61
35
35
17
Rc3/4
800SF
324
353
317
68
35
41
22
Rc1



Быстроразъемные соединения (БРС) серии Hi Cupla, штекер (plug), модель 20PFF
Примечание:
  • 1 - диаметр D = 25,4 мм для моделей с корпусом из латуни и нержавеющей стали.
  • 2 - размер под ключ (шестигранник) Hs = 22 для моделей из латуни и нержавеющей стали.
  • 3 - размер под ключ (шестигранник) Hs = 38 для моделей из латуни и нержавеющей стали.
  • Шестигранник - профиль затяжной части шестигранный.
  • Rc - резьба коническая трубная внутренняя.
  • R - резьба наружная.



Габаритные размеры штекера БРС Hi Cupla 20PFF
Код штекера
Масса, г
Размеры, мм
Сталь
Латунь
Нержавейка
Lp
Hp
A
C
T
Bp
20PFF
23
32
17
13
20
G1/4
7,5
