Быстроразъемные соединения БРС для пресс-форм термопластавтоматов Mold Cupla

Маленький внешний диаметр быстроразъемных соединений серии Mold Cupla (всего 18,5 мм!), позволяет использовать данные БРС в пресс-формах с близкими друг к другу портами хладагента.

Серия Mold Cupla

  • рабочее давление: 1,0 МПа.
Структура клапанов
  • Односторонний запорный клапан (со стороны гнезда)
Перейти в глоссарий
  • Автоматические запорные клапаны отсутствуют
Рабочие жидкости
  • Охлаждающая вода
Перейти в глоссарий
  • Нагретое гидравлическое масло

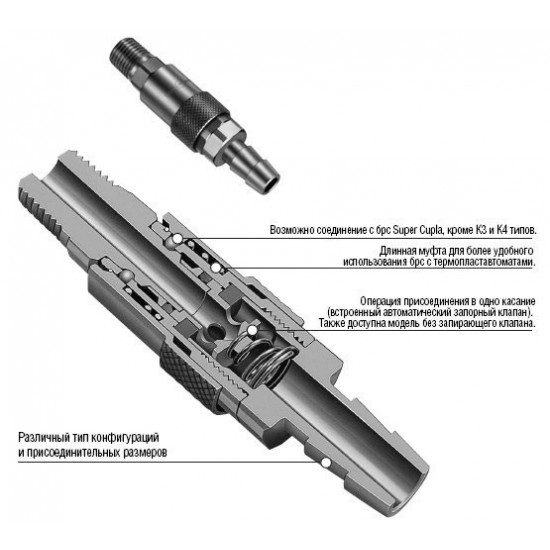

Особенности

  • Маленький внешний диаметр быстроразъемных соединений серии Mold Cupla (всего 18,5 мм!), позволяет использовать данные БРС в пресс-формах с близкими друг к другу портами хладагента.
  • Длинная конструкция полумуфты гнезда БРС серии Mold Cupla позволяет удобно и легко (в "одно касание") производить подключение гнезда к штекеру, вкрученному в специальное углубление пресс-формы термопластавтомата (ТПА).
  • Быстроразъемные соединения серии Mold Cupla изготавливаются под стандартые присоединительные размеры, применяемые в большенстве пресс-форм термопластавтоматов (ТПА).



Варианты применения

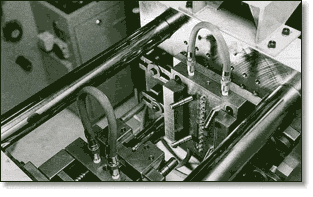

Быстроразъемные соединения (БРС) Cupla серии Mold Cupla в пресс-формах термопластавтоматах для подключения портов хладогента (охлодителя) и подачи охлождающей жидкости
Подключение шлангов для подачи охлаждающей
жидкости в пресс-форму






Спецификация

Материал корпуса
Латунь
1/8", 1/4", 3/8"
Рабочее давление, МПа (кг/см2)
1,0 (10)
1,5 (15)



Уплотнение



Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-20oС ~ +80oC
стандарт
FKM
X-100
-20oС ~ +80oC
полустандарт
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • FKM - фторэластомер (фтористый каучук).
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений



Максимальный момент затяжки на трубопроводе

K01
K02
K03
Размер БРС
1/8"
1/4"
3/8"
Момент затяжки, Нм (кг/см)
5 (51)
9 (92)
11 (112)

Минимальная площадь поперечного сечения пропускного канала БРС Cupla

Код БРС
K01SP
K02SP
Размер БРС
1/8"
1/4"
Площадь, мм2
19
28
  • В таблице указаны рекомендуемые значения.
  • минимальная площадь поперечного сечения в пропускном канале, посмотреть в глоссарии

Размеры углубления при монтаже штекера БРС серии Mold Cupla в порты хладогента пресс-формы



Быстроразъемные соединения серии Mold Cupla могут устанавливаться в специальные углубления хладогента пресс-формы
Код БРС
D
C
L
Примечание
K01PM
20 и более
0 - 3
28

Размеры в круглых скобках - наименьшие реальные диаметры для беcпрепятственного подключения гнезда БРС в ручную. Данное ограничение устанавливается стандартом JIS B 4636.

K02PM
20 (23) и более
0 - 3
29
K03PM
23 (29) и более
0 - 3
30

Размеры и модификации быстроразъемных соединений (БРС) серии Molt Cupla



Штекер (plug)
Гнездо (socket)



Быстроразъемные соединения (БРС) Cupla, Mold Cupla, K03PH, K02PH
Код БРС
Размер РВД
Масса, г
Размеры, мм
lp
A
C
Hp
T
B
K02PH*
1/4"
17
42
21
15
12
8
6
K03PH*
3/8"
19
42
21
15
15
12
6

Быстроразъемные соединения (БРС) Cupla, Mold Cupla, K03SH, K02SH
Код БРС
Размер РВД
Масса, г
Размеры, мм
ls
D
d
N
A
C
T
B
K02SH*
1/4"
52
59
21
18,5
16,8
29
21
8
4,5
K03SH
3/8"
60
59
21
18,5
16,8
29
21
12
7



Быстроразъемные соединения (БРС) Cupla, Mold Cupla, K03PM, K02PM, K01PM
Код БРС
Масса, г
Размеры, мм
lp
A
C
Hp
T
B
K01PM
14
31
10
15
шестигранник
12
R1/8
5,5
K02PM
20
34
13
15
шестигранник 14
R1/4
6
K03PM
38
35
14
15
шестигранник 15
R3/8
6

Быстроразъемные соединения (БРС) Cupla, Mold Cupla, K03SM, K02SM
Код БРС
Масса, г
Размеры, мм
ls
D
d
N
A
Hs
T
B
K02SM
70
51
21
18,5
16,8
29
шеcтигран.
17
R1/4
6
K03SM*
82
51
21
18,5
16,8
29
шестигран
19
R3/8
6



Быстроразъемные соединения (БРС) Cupla, Mold Cupla, K03PH, K02PH, K01PF
Код БРС
Масса, г
Размеры, мм
lp
A
C
Hp
T
B
K01PF
16
28
10
15
шестигранник
14
Rc1/8
6
K02PF
22
30,5
13
15
шестигранник 17
Rc1/4
6
K03PF
35
32
14
15
шестигранник 21
Rc3/8
6

Быстроразъемные соединения (БРС) Cupla, Mold Cupla, K02SF
Код БРС
Масса, г
Размеры, мм
ls
D
d
N
A
Hs
T
C
K02SF
57
46,5
21
18,5
16,8
29
шеcтигран.
17
Rc1/4
14,5



Быстроразъемные соединения (БРС) Cupla, Mold Cupla, K03PML, K02PML, K01PML


Код БРС
Масса, г
Размеры, мм
lp
С
Hp
B
T
K01PML
43
33,5
15
30,5
5
R1/8
K02PML
53
33,5
15
33,5
6
R1/4
K03PML
71
71
15
33,5
6
R3/8

Быстроразъемные соединения (БРС) Cupla, Mold Cupla, K03SHL, K02SHL
Код БРС
Размер РВД
Размеры, мм
ls
D
d
A
Hs
T
C
K02SHL*
1/4"
52
18,5
16,8
29
41
8
21
K03SHL
3/8"
52
18,5
16,8
29
41
12
21
Примечание:
  • * - поставляется по отдельному заказу.
  • Доступен вариант исполнения гнезда быстроразъемного соединения серии Mold Cupla без автоматического запорного клапана, в этом случае в кодировку гнезда добавляется обозначение TS (например; K03SH - гнездо с клапаном, K03TSH - гнездо без клапана).
  • Шестигранник - профиль затяжной части шестигранный.
  • Rc - резьба коническая трубная внутренняя.
  • К - резьба наружная.
