Быстроразъемные соединения БРС Cupla серии Super HSP Cupla

В наличии
Артикул
Super HSP Cupla
Быстроразъемные соединения БРС Cupla серии Super HSP Cupla

Гидравлические

Подключение при наличии остаточного давления в системе, 20.6МПа

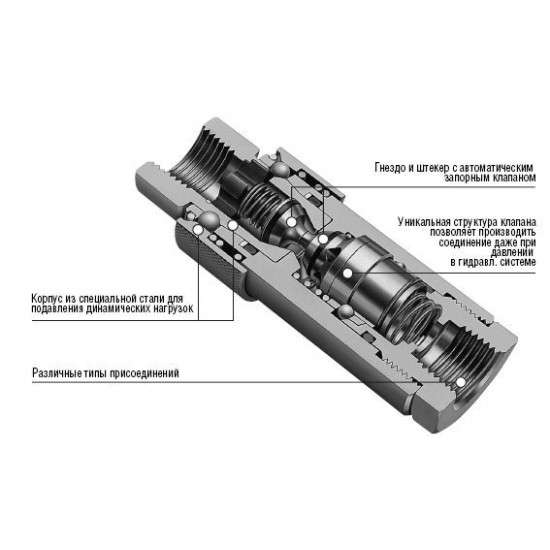

БРС для частых подключений. В быстроразъемных соединениях серии Super HSP Cupla подключение штекера к гнезду может осуществляться даже при остаточном давлении в штекере.

нет запорного клапана - двусторонний запорный клапан

гидравлическое масло - гидравлическое масло

1 - 20.6 МПа



  • качестве штекеров используются штекеры соответствующих размеров от быстроразъемных соединений серии HSPCupla
  • Для подавления динамических нагрузок корпус быстроразъемного соединения выполнен из специального сплава стали, что гарантирует устойчивую работу соединения при длительных режимах работы.
  • Конструкция быстроразъемных соединений (БРС) серии SuperHSPCuplaобеспечивает минимальные потери давления, что особенно важно для гидравлического оборудования с большим расходом.



Характеристики

Материал корпуса

Никелированная сталь

Размер БРС, дюйм

1/4 3/8 1/2 3/4 1

Рабочее давление, МПа

20.6

Максимальное давление, МПа

31.0

Остаточное давление в штекере

7.0

Материал уплотнения

Диапазон рабочих температур

Материал уплотнения

Международное обозначение

Рабочиетемпературы

Комплектация

Nitrile rubber

NBR (SG)

-20?C~+80?C

стандарт



  • NBR (nitrile butadiene rubber) бутадиен-нитрильный каучук

  • FKM фторэластомер (фтористый каучук)

  • EPDM этилен-пропиленовый каучук

  • Более подробно о применении уплотнений для различных сред
    можно посмотреть в таблице выбора уплотнений



Максимальный момент затяжки на трубопроводе Нм{кгсм}

Размер БРС

1/4

3/8

1/2

3/4

1

Момент затяжки

28 {286}

45 {459}

90 {918}

100 {1020}

180 {1836}

* Рекомендованные значения



Направление потока:


Взаимозаменяемость:

Возможно соединение гнезда Super HSP и штекера HSP Cupla

Мин. площадь поперечного сечения (мм2)

Модель

2HS-RP x 2HP

3HS-RP x 3HP

4HS-RP x 4HP

6HS-RP x 6HP

8HS-RP x 8HP

Мин площадь
поперечного
сечения

21

37

77

77

145


Использование с вакуумом 1.3Па
Только штекер Только гнездо При соединенных штекере и гнезда






Характеристики потери давления:





Размеры и типы быстроразъемных соединений







Применение



Характеристики
Артикул Super HSP Cupla
