Быстроразъемные соединения БРС серии Rotary Line Cupla

В наличии
Артикул
Rotary Line Cupla
Быстроразъемные соединения БРС серии Rotary Line Cupla


Перейти в глоссарий
  • Рабочее давление: 1.5 МПа.
Структура клапанов
Перейти в глоссарий
  • Односторонний запорный клапан (со стороны гнезда)
Рабочая среда
Перейти в глоссарий
  • Воздух

Особенности

  • Несколько выходных отверстий, вращающихся на 360
  • Быстрое и удобное разветвление линий на основе БРС серии Hi Cupla
  • Шарикоподшипниковый механизм предотвращает перекручивание шланга

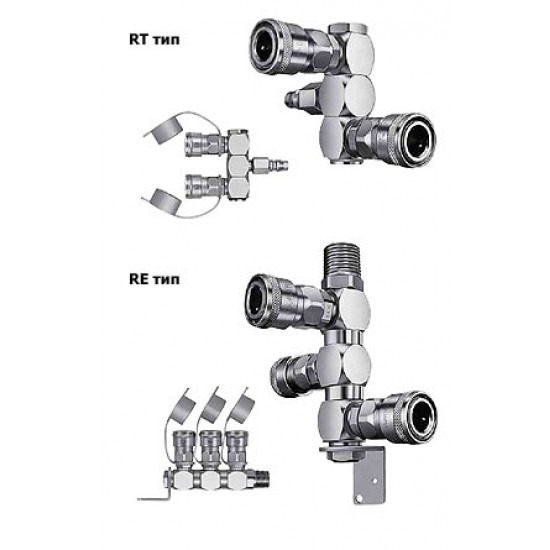

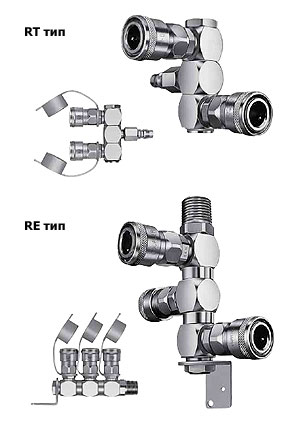

  • Выбор между типом RT (2 выходных отверстия) и RE (3 выходных отверстия)

Спецификация

Материал корпуса
латунь / хромированная сталь
Код БРС
RT (2 выходных линии)
RE (3 выходных линии)
Размер БРС по шланг*, мм
Вход
1/4 Hi Cipla (20PF)
Вход

R1/2 (PT 1/2)

внешняя резьба

Выход

2 гнезда (socket)

(20 тип)

Выход

3 гнезда (socket)

(20 тип)

Рабочее давление, МПа (кг/см2)
1.5 (15)
2.0 (20)

* указывается внутренний и наружный диаметры шланга.

Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-5oС ~ +60oC
стандарт
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Направление потока

Минимальная площадь сечения

Код БРС
RT тип
RE тип
Минимальная площадь сечения
32
  • В таблице указаны рекомендуемые значения.

Взаимозаменяемость

  1. Быстроразъемные соединения (БРС) серии Rotary Line Cupla взаимозаменяемы с БРС серии Hi Cupla соответствующих типоразмеров (20, 30 и 40)
  2. Быстроразъемные соединения серии Rotary Line Cupla взаимозаменяемы со всем моделями линейки Hi Cupla Series.
  3. Не применима для использования с вакуумом

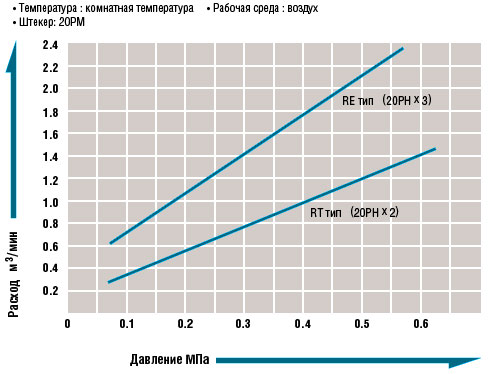

Характеристики давления и пропускной способности



Размеры и типы быстроразъемных соединений (БРС) серии Rotary Line Cupla.

Гнездо (socket)
RT тип (2 выходных линии)

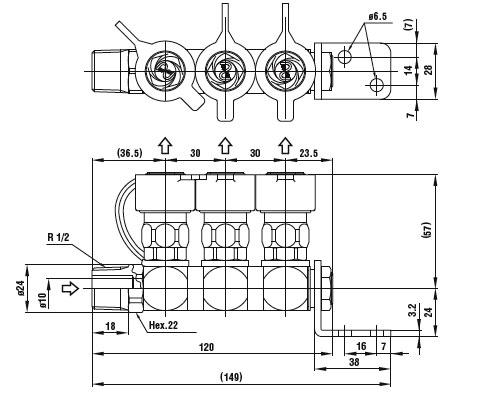

RE тип (3 выходных линии)
Характеристики
Артикул Rotary Line Cupla
