БРС Cupla общего назначения для ТПА, охлаждения, различных газов и жидкостей

БРС Cupla общего назначения от японской компании Nitto Kohki применяются в машиностроении, металлургии, на производственном оборудовании, текстильной, пищевой, сельскохозяйственной, транспортной, химической и др. отраслях.

БРС Cupla

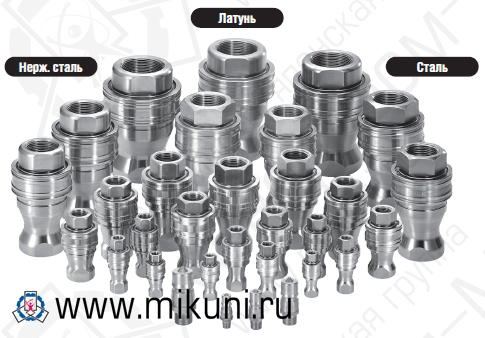

Все БРС Cupla подразделяются на стандартные серии, полустандартные и специального назначения, например, такие как HHV Cupla для заправки водородом под давлением до 70 МПа (см. предыдущей статье).

В данной статье мы расскажем о применении стандартных серий БРС Cupla общего назначения.

Серия БРС Mold Cupla для ТПА (пресс-форм термопластавтоматов)

 Серия БРС Mold Cupla для ТПА (пресс-форм термопластавтоматов)

  • Применяется для портов хладагентов в пресс формах термопластавтоматов.

БРС Cupla для тпа термопластавтоматов (пример установки БРС для тпа)

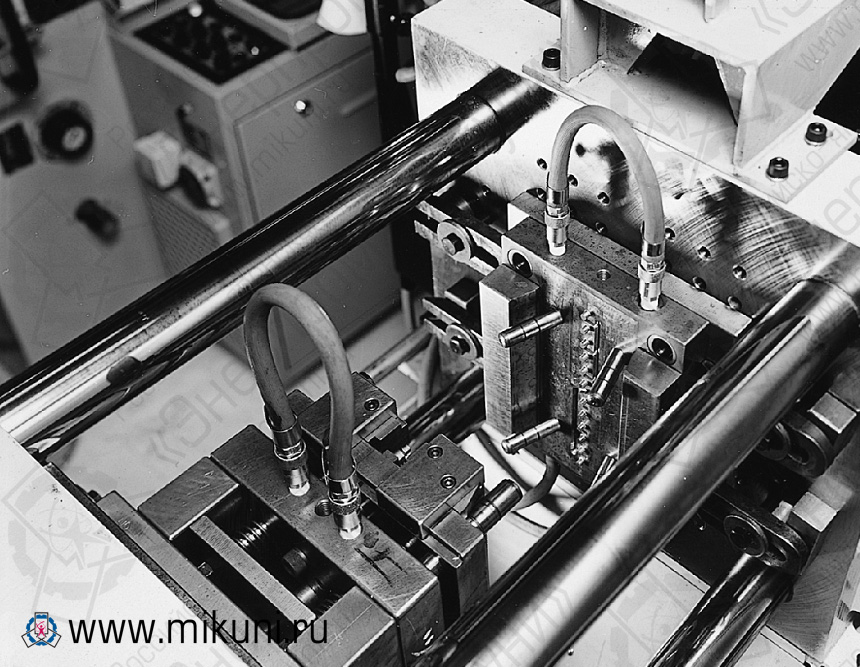

На фото выше приводится пример установки БРС Cupla на термопласт автомат (ТПА).

БРС применяется специально для термопластавтоматов. Модели БРС K3 и K4  с максимальным расходом добавлены к модельному ряду Mold Cupla для портов хладагентов и нагретого масла в пресс-формах. Скорость потока почти вдвое больше по сравнению со стандартными моделями К01, К02 и К03 серии Mold Cupla, увеличивает производительность. Компактная конструкция для пресс форм  с близко расположенными друг к другу  портами хладагентов. Гнездо с длинной втулкой облегчает соединение и разъединение  от штекера, вкрученного  в пресс форму. Обеспечивает быстрое соединение и разъединение от шланга подачи хладагента в пресс форме.

Серия Flow meter (измерение потока)

  • Применяется для визуального контроля за скоростью потока.
  • Температура пресс-формы  может контролироваться  за счет регулировки потока хладагента.

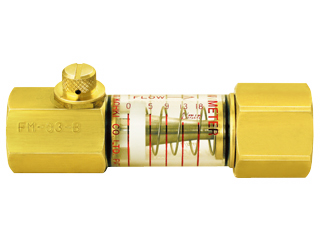

Применяется для контроля равномерного потока хладагента и достижения заданной скорости потока. Градуированная шкала облегчает визуальную проверку скорости потока хладагента, при этом оператор не меняет условия охлаждения. Встроенный клапан-регулятор скорости потока обеспечивает условия прессования , требуемые для каждой машины. Прежние условия прессования легко восстанавливаются, что сокращает время  выполнения заказа производителем. Сторона T2 поворотная. Даже после закрепления корпуса со стороны Т1 возможно дополнительное затягивание гайки со стороны Т2. Очень простое техническое обслуживание. Возможно  регулировать температуру пресс формы, регулируя величину расхода хладагента.

Серия БРС Lever Lock Cupla (камлок)

 Серия БРС Lever Lock Cupla (камлок)

  • БРС со специальным фиксатором.
  • Для широкого использования с гидравлическим маслом, жидкостями, газами. Доступны различные материалы корпуса, размеров и креплений для широкого диапазона применений.

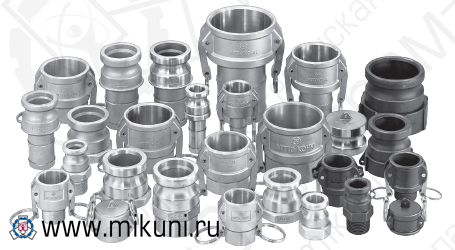

БРС со специальным фиксатором.  Для жидкостей и газов. Для широкого использования с жидкостями и газами. Герметичная структура. “Специальные манжеты” позволяют надежно закрепить фиксатор ( исключения  для размеров  3/4”, 1” и уплотнений из силиконового каучука). Высочайшая прочность при соединении. Отвечают  международным стандартам качества. Различные материалы корпуса, размеров и креплений для широкого диапазона применений. Для улучшения безопасности и повышения надежности соединения БРС возможно дополнительно заказать специальное блокировочное устройство (только для  БРС из металла).

Серия БРС TSP Cupla (для гидравлической жидкости)

Серия БРС TSP Cupla (для гидравлической жидкости)

  • Большой выбор размеров от 1/8” до  2”.
  • Безклапанная структура. Применяется для жидкостей высокой вязкости.

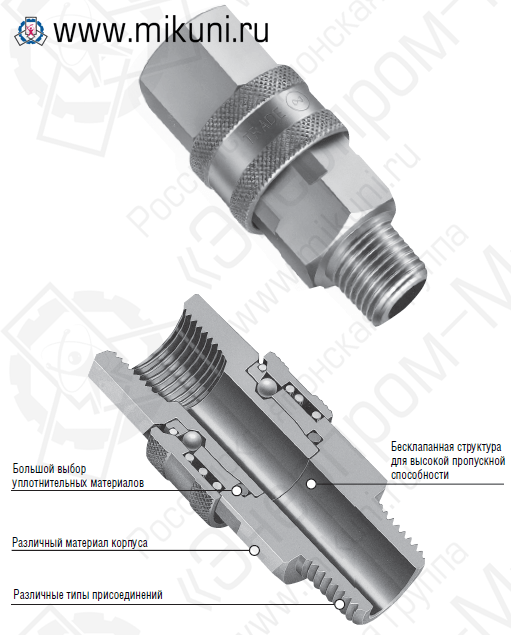

Бесклапанная структура уменьшает потери давления и увеличивает пропускную способность. Применяется для веществ высокой вязкости (например смазка). Для применения в различных рабочих условиях доступны БРС с различным материалом изготовления корпуса, разных размеров, разные типы присоединений. Новинка! Добавлены БРС с типом  соединения с  РВД (хомут на рукаве не нужен).

Серия БРС SP Cupla type A (для воды и специальных жидкостей)

Серия БРС SP Cupla type A (для воды и специальных жидкостей)

  • Минимальные потери рабочей среды  при соединении. Увеличена пропускная способность этой серии по сравнению с серией SP Cupla.

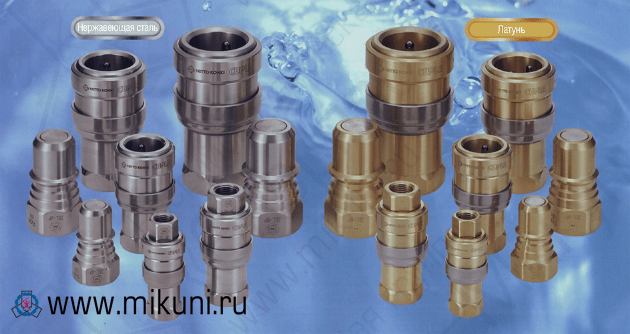

Большая пропускная способность. По сравнению с серией  SP Cupla, пропускная способность  увеличена с 7до 64%. Новый дизайн клапана обеспечивает лучшее уплотнение. Новый дизайн головки клапана позволяет ей плавно вернуться в исходную позицию при рассоединении штекера и гнезда.  Также этот механизм повышает  эффективность уплотнений отдельно как штекера, так и гнезда при рассоединении. (1~8SP-A серия). Новый дизайн штекера обеспечивает мягкое и точное соединение. Применение в БРС SP Cupla тип А нержавеющей стали SUS304  повышает надежность и износоустойчивость БРС.

Серия БРС Zerospill Cupla (без утечки при разъединении)

Серия БРС Zerospill Cupla (c минимальной утечкой при разъединении)

  • Еще меньшие потери рабочих сред при соединении и разъединении, чем у БРС серии SP Cupla type A.

Уникальный дизайн уплотнений данных БРС сокращает как объем утечки рабочей среды, так и подмешивание  воздуха в систему. Новая конструкция клапана БРС обеспечивает плавное движение без трения, благодаря которому снижается вероятность возникновения неисправности и износа клапана. Соединение в одно касание снижает время соединения и улучшает эффективность. Различные виды материалов изготовления  корпуса БРС.

Cводная таблица по применению БРС Cupla общего назначения

Оборудование  Отрасль  Серия БРС Cupla  Материал изготовления  Условия эксплуатации
Рабочая среда Давление (MПa) Температура
Шелковая промышленность Текстильная  TSP Нержавеющая сталь Ацитат 0,5 80
Прядильные машины текстильная TSP Нержавеющая сталь пар 0,3 130
Витрины Пищевая SP type A латунь вода 0,5 комнатная
Ликеро-водочные заводы Пищевая Lever lock Нержавеющая сталь вода 0,5 комнатная
Бутылкомоечные машины Пищевая  TSP Нержавеющая сталь вода 0,5 комнатная
Автомат для подачи напитков Пищевая  SP type A Нержавеющая сталь Газированные напитки, Кофе 0,6 комнатная
Вакуум-упаковочная машина Пищевая TSP латунь Вакуум 400мм рт.ст. комнатная
Кондитерское оборудование Пищевая TSP Нержавеющая сталь Пищевое сырьё 0,1 комнатная
молокозавод Пищевая Lever Lock Нержавеющая сталь молоко 0,5 комнатная
Распылители Сельское хоз-во/лесная  промышленность TSP латунь вода 3,5 комнатная
Сушильные аппараты для зерна Сельское хоз-во/лесная  промышленность TSP латунь керосин 0,3 комнатная
Фермы Сельское хоз-во/лесная  промышленность TSP латунь вода 0,5 комнатная
Танкеры Транспорт SP type A Нержавеющая сталь Гидравлическое масло 14 комнатная
Контейнеровозы  с рефрижераторами Транспорт SP type A латунь Морская вода 0,5 комнатная
Автоцистерны для перевозки сжиженного газа Транспорт SP type A Нержавеющая сталь Сжиженный попутный газ 2,2 комнатная
Бензовозы Транспорт Lever lock Бронза бензин 0,7 комнатная
Железнодорожный состав Транспорт SP type A Латунь воздух 0,7 комнатная
Завод по производству каустической соды Химическая TSP Латунь пар 0,6 180
Нефтеперерабатывающий завод Химическая SP type A Нержавеющая сталь нафта 0,5 комнатная
Очистка нефти и нефтепродуктов Химическая SP type A Нержавеющая сталь Гелий 0,7 комнатная
Автомат для гальванических покрытий Химическая TSP Нержавеющая сталь Отработанная жидкость 0,3 комнатная
Моечная машина Химическая SP type A Латунь Трихлороэтилен 0,2 комнатная
Производство косметических средств Химическая SP type A Нержавеющая сталь Жиросодержащее  вещество 0,5 комнатная
Паровой гладильный пресс Производство резины/пластика TSP Нержавеющая сталь Пар 0,7 170
Термопластавтоматы Производство резины/ пластика TSP, SP type A латунь Вода 0,5 комнатная
Машина для подачи сырья (гранул) Производство резины/ пластика TSP Нержавеющая сталь пластик 300мм рт. ст. комнатная
Терморегулятор Производство резины/ пластика TSP, SP type A латунь Масло, вода 0,5 комнатная ~ 120
Устройство для смазки прессформ Производство резины/ пластика TSP, Super латунь Смазка 0,5 комнатная
Принтеры/подача чернил Печатное дело SP type A, TSP Нержавеющая сталь чернила 0,5 комнатная
Вакуумные насосы Печатное дело TSP латунь вакуум 150мм рт.ст. комнатная
станки Машиностроение SP type A сталь смазка 2 комнатная
роботы Машиностроение SP type A   Рабочее масло 5 комнатная
Гидравлический зажимной патрон Машиностроение SP type A латунь Рабочее масло 6 комнатная
Глубинные/ погружные насосы Машиностроение TSP латунь Вода 0,5 Комнатная
Установки для испытаний Точное машиностроение SP type A Нержавеющая сталь Рабочее масло 6 Комнатная
Электронные микроскопы Точное машиностроение TSP Нержавеющая сталь Воздух 0,5 Комнатная
Газовый анализатор Точное машиностроение TSP Нержавеющая сталь Газ 300мм рт.ст. Комнатная
Компьютеры Точное машиностроение SP type A Нержавеющая сталь Охлаждающая жидкость 0,3 Комнатная
Параболические антенны Точное машиностроение SP type A латунь Охлаждающая  жидкость 0,5 Комнатная
Огнетушители Производственное оборудование SP type A латунь Огнетушащие средства 0,7 RT
Емкости для сжиженного углеводородного газа Производственное оборудование TSP (Special) сталь Сжиженный углеводородный газ 1,5 RT
Кондиционеры для автомобилей Производственное оборудование SP type A (Special) латунь Фреон 1,8 RT
Прокатная машина Металлургия SP type A латунь Охлаждающая жидкость 0,6 40
Аппарат искусственной почки Медицина TSP Нержавеющая сталь Соленая вода 300мм рт. ст. RT
Функциональная кровать Медицина SP type A Нержавеющая сталь Воздух 0,5 RT
Стоматологическое оборудование Медицина SP type A (Special) латунь Воздух/вода 0,5 комнатная
Атомный реактор Атомная энергетика SP type A, TSP Нержавеющая сталь Вода 1 80
Атомоходы Атомная энергетика SP type A Нержавеющая сталь Отработанная вода 0,5 40
Центрифуга Атомная энергетика SP type A Нержавеющая сталь Охлаждающая жидкость 0,5 30
Паровые утюги Прочие TSP латунь Пар 0,2 130
Акваланги Прочие SP type A (Special) латунь Воздух 0,3 комнатная
Машины для мойки вагонов Прочие TSP (Special) Нержавеющая сталь, латунь Пар, вода 0,5 150
Спасательные шлюпки Прочие SP type A латунь Воздух 0,5 комнатная
Машины для плазменной сварки Прочие SP type A (Special) латунь Вода 0,6 комнатная
Танкеры/автоцистерны Прочие SP type A латунь Пропанбутановая смесь 0,7 комнатная
