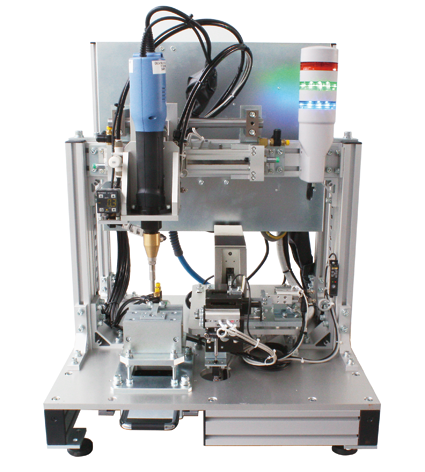

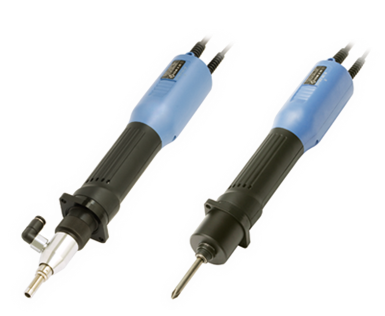

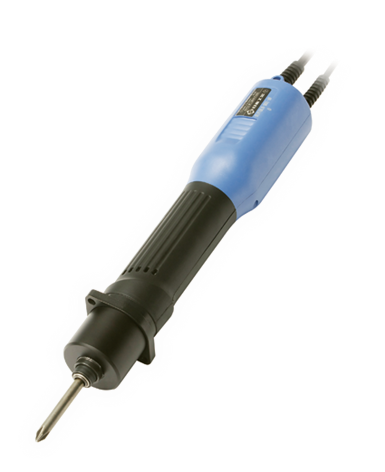

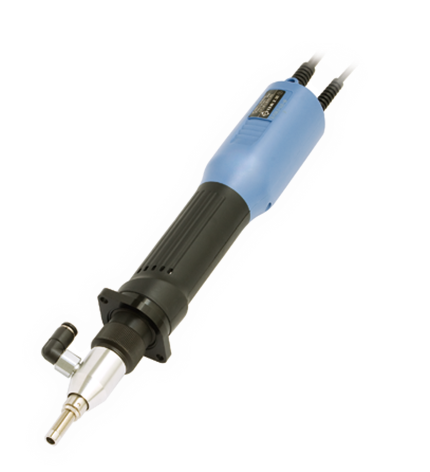

Модель DLV30LR-DJE-AF с насадкой для вакуумного захвата винтов (опция) Модель DLV45LR-DKE-AF Автоматический сборочный робот работающий в плоскости двух координат XY
Модель DLV30LR-DJE-AF с насадкой для вакуумного захвата винтов (опция) Модель DLV45LR-DKE-AF Автоматический сборочный робот работающий в плоскости двух координат XY

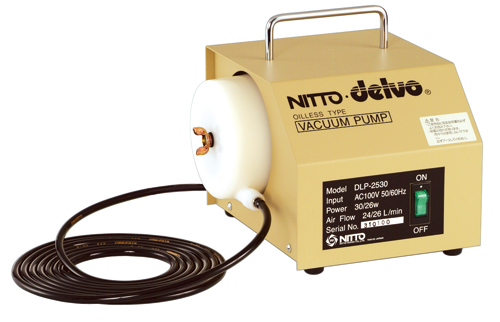

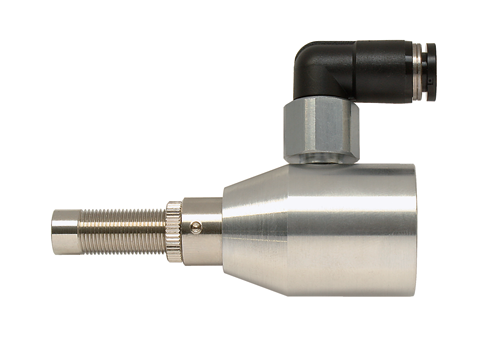

Насадка для вакуумного захвата (опция) Вакуумный насос (опция)
Насадка для вакуумного захвата (опция) Вакуумный насос (опция)



  • Бесщеточные винтоверты серий DLV30/45/70 могут быть установлены на автоматических сборочных роботах, работающих в плоскости двух координат XY.
  • Закручивание винтов автоматически позволяет сэкономить усилия и человеческие ресурсы.
  • В электрический винтоверт встроен бесщеточный мотор с длительным сроком службы.
  • В качестве вариантов установки доступны: стандартное крепление, крепление на фланцах, крепление с левой резьбой.

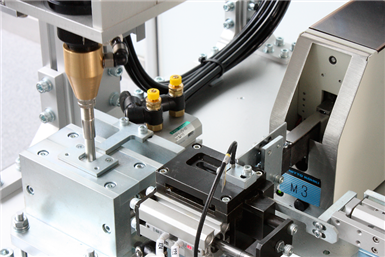

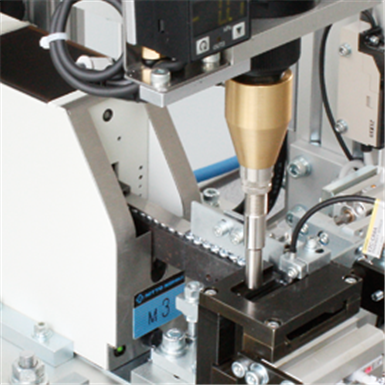

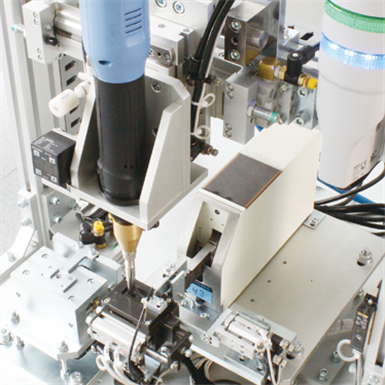

  • Работа бесщеточного винтоверта на автоматическом сборочном роботе (вид справа) Работа бесщеточного винтоверта на автоматическом сборочном роботе (вид слева-сверху) Работа бесщеточного винтоверта на автоматическом сборочном роботе (вид справа-сверху)
    На фото: бесщеточный винтоверт на автоматическом сборочном роботе
  • Электрические винтоверты снабжены функцией сигнала превышения крутящего момента.
  • Винтоверт может быть подсоединен к устройству, задающему программную последовательность, что позволит контролировать запуск и направление вращения винтоверта.
  • Специальная конструкция, позволяющая снизить уровень электрического шума и избежать неисправностей в работе. Каждый сигнал на входе и выходе обособлен от внутренней электрической цепи винтоверта при помощи оптрона.

Преимущества использования бесщеточных электрических винтовертов

  • Для высокомощных бесщеточных электрических винтовертов характерны высокоскоростное вращение и широкий диапазон крутящего момента с безотказно высокой точностью, благодаря которым становится возможным экономичное и эффективное затягивание винтов.
  • Нет необходимости в замене графитовых щеток.
  • На внутреннюю поверхность винтоверта не попадает графитовая пыль.
  • Срок службы мотора сопоставим с щеточным мотором переменного тока.

Характеристики бесщеточных электрических винтовертов

Характеристики

винтовертов:

Бесщеточные винтоверты серии DLV30

Бесщеточные винтоверты серии DLV30

Бесщеточные винтоверты серии DLV45

Бесщеточные винтоверты серии DLV45 (высокий крутящий момент)

Бесщеточные винтоверты серии DLV70 (высокий крутящий момент)

Серия DLV70 (высокий крутящий момент)

Низкой скорости

Стандартной скорости

Высокой скорости

Низкой скорости

Высокой скорости

Низкой скорости

Модель

Стандартное крепление

DLV30LAN-DJN

DLV30SAN-DJN

DLV30HAN-DJN

DLV45LAN-DKN

DLV45SAN-DKN

DLV70LAN-DKN

Крепление на фланцах

DLV30LAF-DJN

DLV30SAF-DJN

DLV30HAF-DJN

DLV45LAF-DKN

DLV45SAF-DKN

DLV45LAF-DKN

Крепление винтом М41

DLV30LAM-DJN

DLV30SAM-DJN

DLV30HAM-DJN

DLV45LAM-DKN

DLV45SAM-DKN

DLV45LAM-DKN

Крутящий момент, Нм

Пружина низкого крутящего момента (аксессуар) 0,4 – 1,6

2,0 – 4,5

3,8 – 7,0

Пружина высокого крутящего момента (установлено) 1,2 – 3,0

Свободная скорость, об/мин

650

1200

2000

650

1200

650

Размер винта, мм

Крепежный винт

2,6 – 5,0

4,5 – 6,0

5,0 – 8,0

Саморежущий винт

2,5 – 4,0

4,0 – 5,0

4,5 – 6,0

Масса, грамм

Стандартное крепление

700

780

Крепление на фланцах

760

840



Крепление винтом М41

740

820

Мощность, Вт

45

Напряжение на входе, В

100В переменный ток 50/60 Гц

Способ запуска

Внешний сигнал на входе

Сигнал на входе

Сигнал запуска/Сигнал прямой связи/Обратный сигнал (5 – 24В постоянного тока)

Сигнал на выходе

Сигнал превышения крутящего момента (напряжение ниже 30В постоянного тока и сила тока 20 мА)

Тип биты, мм

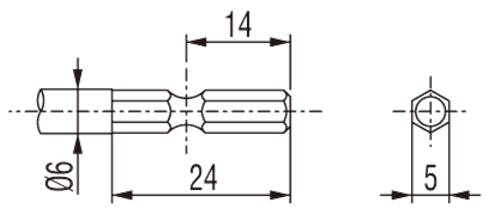

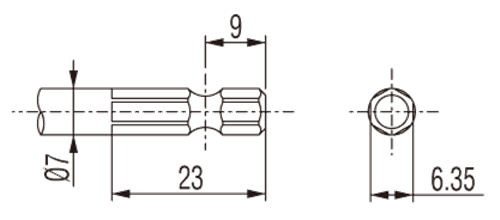

Тип биты для бесщеточных винтовертов серии DLV30 Тип биты для бесщеточных винтовертов серии DLV45/DLV70

Стандартные аксессуары

Бита NK 31x2x6x70 – 1 шт.

Пружина низкого крутящего момента – 1 шт.

Бита NK 35x2x7x75 – 1 шт.
