Гидрораспределители Yuken

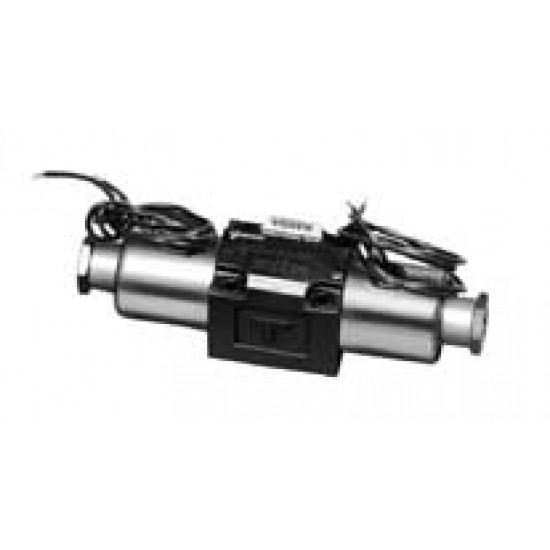

• Гидрораспределитель новейшей серии с электроуправлением, имеющий высокие рабочие характеристики и, в сравнении с другими сериями, наиболее компактные размеры, позволяющие экономить место для монтажа другой гидравлической арматуры
• Максимальное рабочее давление — 25 МПа
• Максимальная пропускная способность — 15л/мин

Скачать: Гидрораспределитель серии DSG-005 (Тип: Техническая документация, Язык: Английский, PDF формат).

Запросить дополнительную информацию

Номера моделей DSG-005:

DSG-005-3C2-D12
DSG-005-3C2-D12-40
DSG-005-3C2-D12-N-40
DSG-005-3C40-D
DSG-005-3C40-D24
DSG-005-3C40-D24-40
DSG-005-3C40-D24-N-40
DSG-005-3C40-A100
DSG-005-3C40-A200

• Рациональная конструкция гидроканалов и мощный электромагнит позволяют достичь высоких рабочих характеристик и свести перепад давлений к минимуму
• Клапан имеет стандартизованную монтажную поверхность, соответствующую ISO 4401-AB-03-4-A, CETOP-3, NFPA-D01
• Максимальное рабочее давление — 35 МПа
• Максимальная пропускная способность — 100 л/мин

Скачать: Гидрораспределитель с электроуправлением серии DSG-01(Тип: Техническая документация, Язык: Английский, PDF формат).

Номера моделей DSG-01:

DSG-01-3C - -70/7090 - Стандартный тип
DSG-01-2D2- -70/7090 - Стандартный тип
DSG-01-2B - -70/7090 - Стандартный тип
S-DSG-01-3C - -70/7090 - Защищенный от вибраций тип
S-DSG-01-2B2- -70/7090 - Защищенный от вибраций тип
L-DSG-01-3C - -70/7090 - Защищенный от вибраций тип
L-DSG-01-2D2- -70/7090 - Маломощный тип
L-DSG-01-2N - -70/7090 - Маломощный тип
L-DSG-01-2B - -70/7090 - Маломощный тип

• Клапан имеет стандартизованную монтажную поверхность, соответствующую
  ISO 4401-AC-05-4-A, CETOP-5, NFPA-D02
• Максимальное рабочее давление — 31,5 МПа
• Максимальная пропускная способность — 120 л/мин

Скачать: Гидрораспределитель с электроуправлением серии DSG-03 (Тип: Техническая документация, Язык: Английский, PDF формат).

Номера моделей DSG-01:

DSG-03-3C - -50/5090 - Стандартный тип
DSG-03-2D2- -50/5090 - Стандартный тип
DSG-03-2B - -50/5090 - Стандартный тип
S-DSG-03-3C - -50/5090 - Защищенный от вибраций тип
S-DSG-03-2B2- -50/5090 - Защищенный от вибраций тип
L-DSG-03-3C - -50/5090 - Маломощный тип
L-DSG-03-2D2- -50/5090 - Маломощный тип
L-DSG-03-2B - -50/5090 - Маломощный тип



• Состоит из управляющего гидрораспределителя с электромагнитным управлением и исполнительного гидрораспределителя
• Когда электромагнит приведен в действие, управляющий клапан направляет поток в гидравлический контур исполнительного гидрораспределителя, который, в свою очередь, меняет направление потока в гидравлической схеме
• Клапаны имеют стандартизованную монтажную поверхность, соответствующую ISO 4401-AC-05-4-A, CETOP-5, NFPA-D02. (DSHG-03), ISO 4401-AD-07-4-A, CETOP-7 (DSHG-04), ISO 4401-AE-08-4-A, CETOP-8, NFPA-D06 (DSHG-06), ISO 4401-AF-10-4-A, CETOP-10 (DSHG-10)
• Максимальное рабочее давление — 31,5 МПа
• Максимальная пропускная способность — 2400 л/мин

Скачать: Гидрораспределитель с электрогидравлическим управленим DSHG (Тип: Техническая документация, Язык: Английский, PDF формат).

Запросить дополнительную информацию

• Управление золотником гидрораспределителя осуществляется подводом внешнего давления управления к торцам золотника.
• Максимальное рабочее давление — 31,5 МПа
• Максимальная пропускная способность — 2400 л/мин

Скачать: Гидрораспределитель с гидравлическим управлением DHG

(Тип: Техническая документация, Язык: Английский, PDF формат).

Запросить дополнительную информацию

• Управление потоком осуществляется ручным переключателем
• Максимальное рабочее давление — 31,5 МПа
• Максимальная пропускная способность — 1100 л/мин

Скачать: Гидрораспределитель с ручным управлением DMT/DMG (Тип: Техническая документация, Язык: Английский, PDF формат).

Запросить дополнительную информацию

• Встроенная электронная система регулировки позволяет установить оптимальную скорость переключений направления потока для предотвращения возникновения гидравлических ударов в системе, приводящих к вибрации, создающей утечки масла и выводящей из строя трубопроводную арматуру и исполнительные механизмы
• Максимальное рабочее давление — 25 МПа
• Максимальная пропускная способность — 250 л/мин

Скачать: Безударный гидрораспределитель с электрическим управлением G-DSG/G-DSHG(Тип: Техническая документация, Язык: Английский, PDF формат).

Запросить дополнительную информацию

• Гидрораспределитель поворотного типа управляется вручную (DRT/DRG) либо при помощи кулачкового механизма (DCT/DCG)
• Переключение происходит поворотом втулки в нужное положение
• Максимальное рабочее давление — 25 МПа
• Максимальная пропускная способность — 100 л/мин

Скачать: Гидрораспределитель с механическим управлением DRT/DRG/DCT/DCG (Тип: Техническая документация, Язык: Английский, PDF формат).

Запросить дополнительную информацию

• Разработан согласно последним техническим веяниям в области сохранения энергии
• Специальная конструкция позволяет использовать гидравлические жидкости низкой вязкости, предотвращая неизбежные в обычных распределителях утечки масла
• Максимальное рабочее давление — 31,5 МПа
• Максимальная пропускная способность — 16 л/мин

Скачать: Гидрораспределитель с электроуправлением тарельчатого типа DSLG (Тип: Техническая документация, Язык: Английский, PDF формат).

Запросить дополнительную информацию

• Состоит из главного гидрораспределителя, включающего в себя 4 тарельчатых клапана, переключателя контура управления и электромагнитного распределителя, управляющего переключателем
• Специально сконструированный тарельчатый клапан совместно с переключателем и распределителем осуществляют функции распределения направления, регулирования расхода и контроля давления потока
• Максимальное рабочее давление — 25 МПа
• Максимальная пропускная способность — 500 л/мин

Скачать: Многофункциональный клапан DSLHG(Тип: Техническая документация, Язык: Английский, PDF формат).

Запросить дополнительную информацию

• Прямой тип клапана для использования с программируемым контроллером
• Клапан приводится в действие энергосберегающим бортовым переключателем для питания соленоида
• Низкая мощность клапана, может быть использован в выходной цепи
• Проверенная защита при эксплуатации на влажной арматуре, устойчив от загрязнений
• Максимальное рабочее давление — 35 МПа
• Максимальная пропускная способность — 120 л/мин

Скачать:  Многофункциональный клапан Yuken T-DSG (Тип: Техническая документация, Язык: Японский, PDF формат).

Номера моделей T-DSG:

• T-DSG-01-3C -D24 -70/7090
• T-DSG-01-2D2-D24 -70/7090
• T-DSG-01-2B -D24 -70/7090
• T-S-DSG-01-3C -D24 -70/7090
• T-S-DSG-01-2B2-D24 -70/7090
• T-DSG-03-3C -D24 -50/5090
• T-DSG-03-2D2-D24 -50/5090
• T-DSG-03-2B -D24 -50/5090
• T-S-DSG-03-3C -D24 -50/5090
• T-S-DSG-03-2B2-D24 -50/5090
• S-DSG-01-3C2-R100-6090
• S-DSG-03-3C40-R110-50

• Двухпозиционный гидрораспределитель используется для открытия/закрытия гидравлического контура посредством тарельчатого клапана, управляемого электрическим сигналом, подаваемым на электромагнит
• Максимальное рабочее давление — 14 МПа
• Максимальная пропускная способность — 50 л/мин

Скачать: Двухпозиционный гидрораспределитель с электроуправлением тарельчатого типа CDS (Тип: Техническая документация, Язык: Английский, PDF формат).

Запросить дополнительную информацию

• Запорный клапан используется для открытия/закрытия гидравлического контура посредством тарельчатого клапана, управляемого электрическим сигналом, подаваемым на электромагнит
• Максимальное рабочее давление — 25 МПа
• Максимальная пропускная способность — 80 л/мин

Скачать: Запорный клапан с электрическим управлением DSPC/DSPG (Тип: Техническая документация, Язык: Английский, PDF формат).

Запросить дополнительную информацию

• Обратный клапан пропускает поток в одном направлении и предотвращает его движение в обратном
• Максимальное рабочее давление — 25 МПа
• Максимальная пропускная способность — 1300 л/мин

Скачать: Обратный клапан CIT/CRT/CRG/CRF(Тип: Техническая документация, Язык: Английский, PDF формат).

Запросить дополнительную информацию

• Обратный клапан с гидравлическим управлением пропускает поток в одном направлении и предотвращает его движение в обратном направлении, до тех пор, пока не сработает клапан с гидравлическим управлением, позволяющий двигаться потоку в обратном направлении
• Максимальное рабочее давление — 25 МПа
• Максимальная пропускная способность — 600 л/мин

Скачать: Обратный клапан с гидравлическим управлением CP*T/CP*G/CP*F (Тип: Техническая документация, Язык: Английский, PDF формат).

Запросить дополнительную информацию
