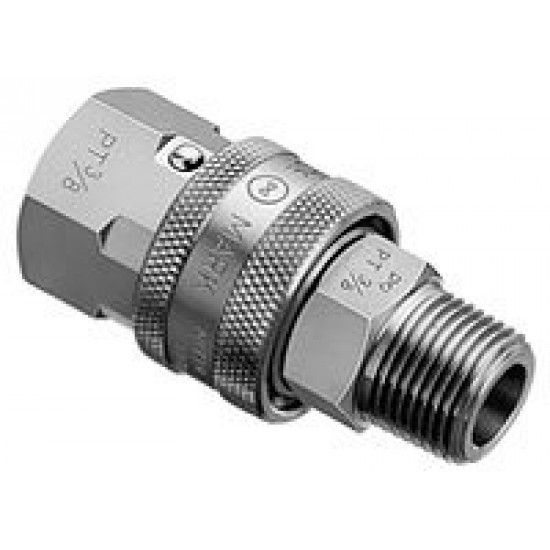

БРС для воды TSP-HP Cupla

БРС для воды TSP-HP Cupla

Выбор БРС для воды серии TSP Cupla с помощью фильтра по параметрам

БРС TSP-HP Cupla

нет запорного клапана - нет запорного клапана

Вода - вода

гидравлическое масло - гидравлическое масло

- 9.0 МПа



  • Быстроразъемные соединения для воды в системах с высоким давлением, предназначены для моющих систем, автомоек
  • Бесклапанная структура обеспечивает высокую пропускную способность



Характеристики
Материал корпуса

Нержавеющая сталь

Размер (дюймы) 1/4, 3/8, 1/2
Рабочее давление, МПа (кг/см2) 9.0 (92)
Максимальное давление, МПа (кг/см2) 15.0 (153)



Материал уплотнения, диапазон рабочих температур
Международное обозначение Обозначение Cupla Рабочие температуры Комплектация
NBR SG -20С ~ +80C по заказу
EPDM E.P.T -40С ~ +150C по заказу
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук

  • EPDM этилен-пропиленовый каучук

  • Более подробно о применении уплотнений для различных сред
    можно посмотреть в таблице выбора уплотнений


Штекер

Гнездо

Для соединения с внутренней резьбой (TPF)
Код Размер
рукава
Размеры (мм)
Lp H C T &oslash,Bp

2TPF-HP

R1/4

34

hex.17

18

Rc1/4

6.5

3TPF-HP

R3/8

38

hex.21

21

Rc3/8

10

4TPF-HP

R1/2

47.5

hex.29

26.5

Rc1/2

13

dd
Для соединения с внутренней резьбой (TSF)
Код Размер
рукава
Размеры (мм)
Ls &oslash,Hs H T

2TSF-HP

R1/4

32

24

hex.19

Rc1/4

3TSF-HP

R3/8

35

28

hex.23

Rc3/8

4TSF-HP

R1/2

44.5

35

hex.29

Rc1/2

11
Для соединения с внешней резьбой (TPM)
Код Размер
рукава
Размеры (мм)
Lp H C T &oslash,Bp

2TPM-HP

R1/4

38

hex.17

18

Rc1/4

6.5

3TPM-HP

R3/8

43

hex.19

21

Rc3/8

10





Характеристики
Артикул TSP-HP Cupla
