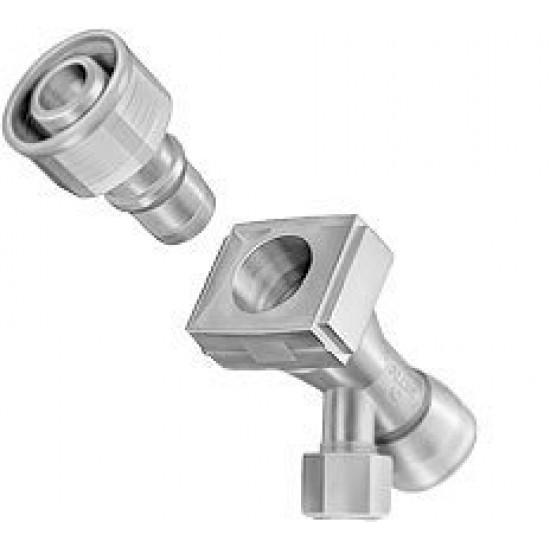

БРС для высокочистых химических сред Semicon Cupla SCF-type

БРС для высокочистых химических сред Semicon Cupla SCF-type
БРС для высокочитсых химических сред Semicon Cupla SCF-type





пластиковый

контейнер

- двусторонний запорный клапан

- высокочистые химические в-ва

- вода

- промышленные газы

- воздух

- 0.2 МПа



  • Корпус из специального пластика (PTFE), обладающего исключительной химической стойкостью
  • Автоматический запорный клапан в гнезде и штекере
  • Металл не контактирует с хим. веществами. Предотвращается попадание ионов металла.
  • Сборка и упаковка производится в условиях чистой комнаты
  • Широкая линейкая для различных размеров и сред.



Характеристики
Материал корпуса

PFA

Размер (дюймы) 1/4, 3/8
Рабочее давление, МПа (кг/см2) 0.2 (2)
Максимальное давление, МПа (кг/см2) 0.3 (3)





Материал уплотнения, диапазон рабочих температур
Международное обозначение Обозначение Cupla Рабочие температуры Комплектация

фторкаучуковое покрытие FEP

- +5С ~ +50C стандарт



Минимальная площадь сечения (мм)
Код БРС SCF-2SP SCF-3SP

Минимальная площадь сечения

23.8

44.2

* Рекомендованные значения

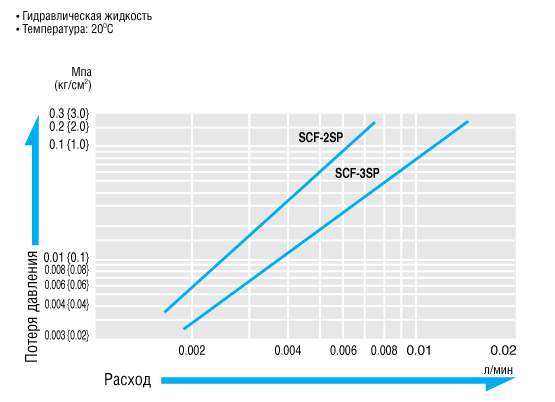

Уровень давления :





Штекер

Гнездо



Код Масса (г) Размеры (мм)
Lp D C T (внешн. резьба)
SCF-2P-M26 33 54.2 hex.30 x ø,32.5 27.5 M26 x 1.5
SCF-3P-M32 50 57.9 hex.36 x ø,39 35.2 M32 x 1.5
1

1
Код Масса (г) Размеры (мм)
Lp D C T (внешн. резьба)
SCF-2SL-N08 76 77 45 34 ø,6 x ø,8
SCL-3SL-N10 116 85 51 39 ø,8 ~ ø,10
1

1
Код Масса (г) Размеры (мм)
Lp C ø,D Hp A ø,B T (внешн. резьба)
SCF-2P-3 53 67.2 31.2 32.5 hex.30 лиц.24 27 Rc3/8
SCF-3P-4 79 71.2 35.2 39 hex.36 лиц.30 33.05 Rc1/2
1

1
Код Масса (г) Размеры (мм)
Ls ø,A Hs D E T (внешн. резьба)
SCF-2S-3 83 92 27 лиц.24 45 34 Rc3/8
SCF-3S-4 124 102,5 33 лиц.30 51 39 Rc1/2
