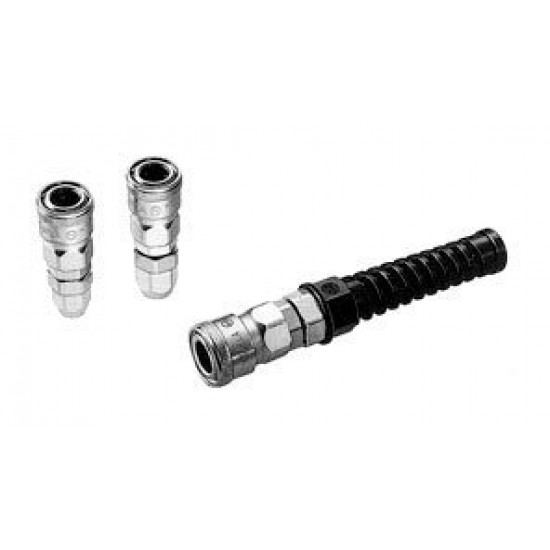

Быстроразъемные соединения БРС Cupla серии Rotary Nut Cupla

В наличии
Артикул
Rotary Nut Cupla
Быстроразъемные соединения БРС Cupla серии Rotary Nut Cupla

Быстроразъемные соединения, БРС, Cupla, Rotary Nut Cupla, пневматика, Энерпром-Микуни, российско-японское предприятие



Быстроразъемные соединения, БРС, Cupla, Rotary Nut Cupla - направление потока, пневматика

  • Рабочее давление: 1.5 МПа.
Структура клапанов
Перейти в глоссарий
  • Односторонний запорный клапан (со стороны гнезда)
Рабочая среда
Перейти в глоссарий
  • Воздух

Особенности

  • Шарикоподшипниковый механизм предотвращает перекручивание рукава
  • Для закрепления шланга на хвостовике БРС необходимо просто разместить конец шланга в присоединительной части БРС и затянуть затяжную гайку
  • Эластичная муфта предотвращает перегиб шланга на хвостовике БРС

Спецификация

Материал корпуса
Хромированная сталь
Размер БРС по шланг*, мм
&oslash,6.5 x &oslash,10
&oslash,8.5 х &oslash,12.5
для уретановых рукавов
Рабочее давление, МПа (кг/см2)
1.5 (15)
2.0 (20)

* указывается внутренний и наружный диаметры шланга.

Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-5oС ~ +60oC
стандарт
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Максимальный момент затяжки на трубопроводе

Код БРС
65, 85SNR
65SNRG
85SNRG
Момент затяжки, Нм (кг/см)
9 - 11 (92 -112)
5 - 6 (51 - 61)
7 - 8 (71 - 82)
  • В таблице указаны рекомендуемые значения.

Взаимозаменяемость

  1. Быстроразъемные соединения (БРС) серии Rotary Nut Cupla взаимозаменяемы с БРС серии Hi Cupla соответствующих типоразмеров (20, 30 и 40)
  2. Быстроразъемные соединения серии Rotary Nut Cupla взаимозаменяемы со всем моделями линейки Hi Cupla Series.

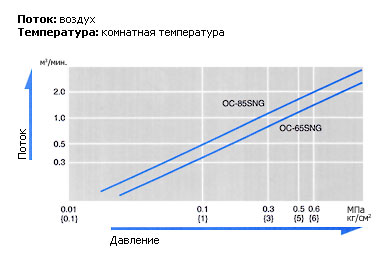

Характеристики: давление/скорость потока

Характеристики, давление/скорость потока, быстроразъемные соединения, БРС, Cupla, Rotary Nut Cupla, пневматика, Энерпром-Микуни, российско-японское предприятие

Расход масла:

Характеристики, давление/скорость потока, быстроразъемные соединения, БРС, Cupla, Rotary Nut Cupla, пневматика, Энерпром-Микуни, российско-японское предприятие

Размеры и типы быстроразъемных соединений (БРС) серии Rotary Nut Cupla:

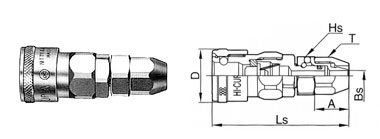

Гнездо (socket)

Гнездо (socket), быстроразъемные соединения, БРС, Cupla, Rotary Nut Cupla, пневматика, Энерпром-Микуни,

для шлангового соединения

Код БРС
Размер
шланга
Масса, г
Размеры, мм
Ls
A
&oslash,D
&oslash,B
Hs
T
65SNR
&oslash,6.5 x &oslash,10
120
67.3
17
26.5
5.3
19
17
85SNR
&oslash,8.5 x &oslash,12.5
136
69.3
19
26.5
7.5
21
19

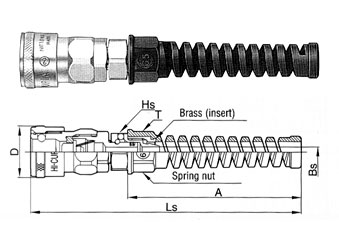

Гнездо (socket), быстроразъемные соединения, БРС, Cupla, Rotary Nut Cupla, пневматика, Энерпром-Микуни,

для шлангового соединения

Код БРС
Размер
шланга
Масса, г
Размеры, мм
Ls
A
&oslash,D
&oslash,B
Hs
T
65SNRG
&oslash,6.5 x &oslash,10
121
140.3
90
26.5
5.3
19
19
85SNRG
&oslash,8.5 x &oslash,12.5
139
140.3
90
26.5
7.5
21
2
