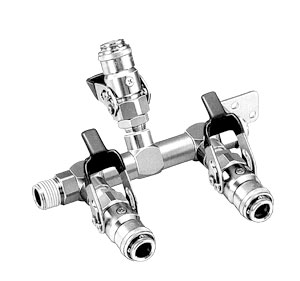

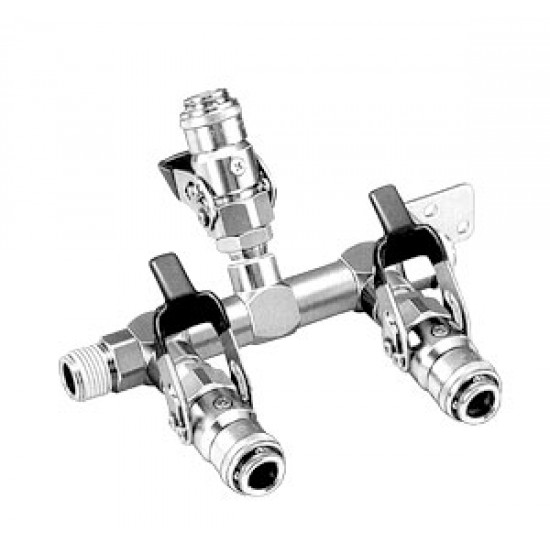

Быстроразъемные соединения БРС Cupla серии Purge Line Cupla

В наличии
Артикул
Purge Line Cupla
Быстроразъемные соединения БРС Cupla серии Purge Line Cupla

Перейти в глоссарий
  • Рабочее давление: 1.0 МПа.
Структура клапанов
Перейти в глоссарий
  • Односторонний запорный клапан (со стороны гнезда)
Рабочая среда
Перейти в глоссарий
  • Воздух

Особенности

  • Разветвление пневматической линии на три потока
  • Быстрое соединение в одно касание
  • Рычаг для регулировки, включения и отключения воздушного потока
  • Легкое и удобное соединение, не оказывающее влияние на внутренне давление
  • Для обеспеченияя безопасности регулировочный клапан дейструет только при подсоединенном штекере (plug)
  • Регулировка уровня воздушного потока или его отключения даже после соединения с брс

Спецификация

Материал корпуса
латунь (хромированное покрытие).
Размер БРС по шланг*, мм

Вход (резьбовое соединение):
R1/2 (PT1/2)

Выход (размер гнезда):
3/8 (PV-30SM)

Рабочее давление, МПа (кг/см2)
1.0 (10)
1.5 (15)

* указывается внутренний и наружный диаметры шланга.

Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-5oС ~ +60oC
стандарт
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Максимальный момент затяжки на трубопроводе

Размер
R1/2 (PT 1/2)
Момент затяжки, Нм (кг/см)
30 (306)
  • В таблице указаны рекомендуемые значения

Взаимозаменяемость

  1. Быстроразъемные соединения (БРС) серии Purge Line Cupla взаимозаменяемы с БРС серии Hi Cupla соответствующих типоразмеров (20, 30 и 40)
  2. Быстроразъемные соединения серии Purge Line Cupla взаимозаменяемы со всем моделями линейки Hi Cupla Series.
  3. Не применима для использования с вакуумом

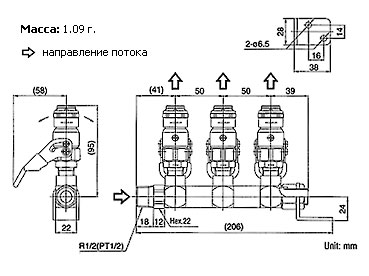

Размеры и типы быстроразъемных соединений (БРС) серии Purge Line Cupla



Гнездо (socket)
RE-PV-30 (для трех линий
